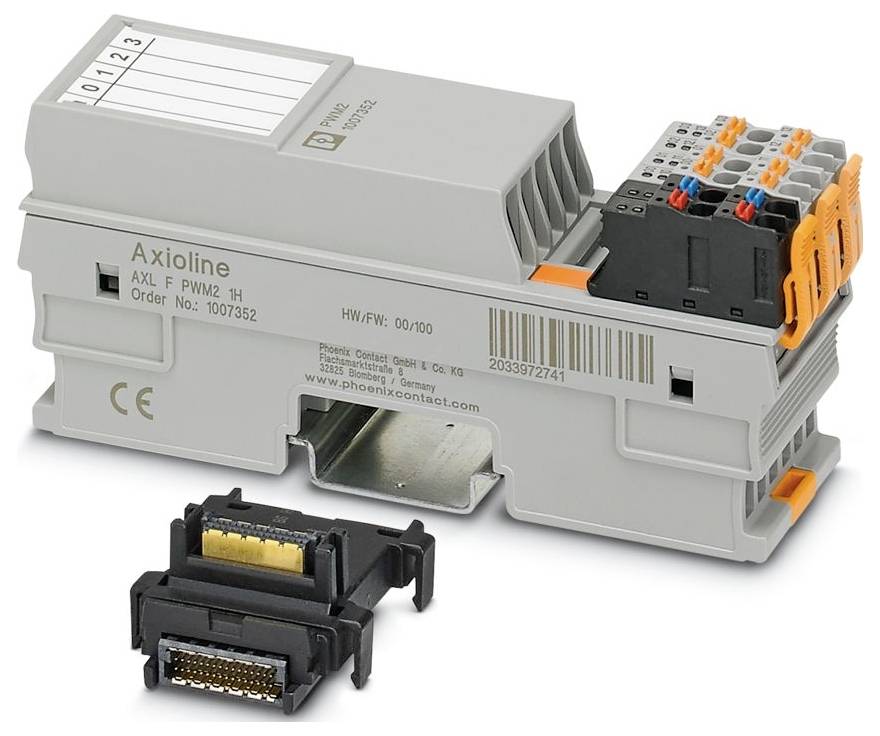

Phoenix Contact AXL F PWM2 1H 1007352 Funkční modul 24 V/DC, 5 V/DC
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (6 475,21 Kč / kus)
6 475,21 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Skupina výrobků: Axioline F
- Konstrukce: Modulární
- Typ připojení: Připojení Push In
- Flexibilní průřez vodiče: 0,2 mm² 1,5 mm²
- Tuhý průřez vodiče: 0,2 mm²... 1,5 mm²
- Průřez vodiče AWG: 24... 16
- Šířka: 35 mm
- Výška: 126,1 mm
- Hloubka: 54 mm
- Okolní podmínky: Okolní podmínky
- Ochrana: IP20
- Teplota okolí (provoz): -25 °C ... 60 °C
- Okolní teplota (skladování/transport): -40 °C... 85 °C
- Způsob montáže: Montáž na DIN lištu
- Izolační vlastnosti: Izolační vlastnosti
- PŘEPĚŤOVÁ KATEGORIE II (IEC 60664-1, EN 60664-1)
- Stupeň znečištění: 2 (IEC 60664-1, EN 60664-1)
- Přípustná vlhkost vzduchu (provoz): 5 %... 95 % (bez rozmrazování)
- Označení konektoru: Axioline F zástrčka
- Délka odizolování: 8 mm
- Montážní poloha: Libovolná (bez snižování teploty)
- Frekvenční rozsah 0 Hz... 65535 Hz
- Přenosová rychlost 100 Mbit/s.
- Maximální ztrátový výkon při jmenovitých podmínkách: 2,05 W.
- Jmenovitý proud IN: Max. 500 mA (při 24 v DC); max. 10 mA (při 5 V/DC)
- TŘÍDA OCHRANY III (IEC 61140, EN 61140, VDE 0140-1)
- Počet rozhraní: 2
- Tlak vzduchu (provoz): 70 kPa... 106 kPa (až 3000 m/m)
- Provozní režim: PWM, generátor impulzů, Push-Pull výstup
- Rozsah dodávky: Včetně modulu se sběrnicovým modulem a Axioline F zástrček
- Rozsah napájecího napětí: 19,2 v DC... 30 v DC včetně všech tolerancí, včetně zvlnění
- Připojovací technika: Připojovací technika
- Přípustná vlhkost vzduchu (skladování/přeprava): 5 %... 95 % (bez rozmrazování)
- Poznámka pro použití: Pouze pro průmyslové použití
- Odběr proudu: max. 1,1 A
- JMENOVITÉ VÝSTUPNÍ NAPĚTÍ: 24 V (UO - 1,1 V); 5 V DC
- Odolnost proti zkratu: Ano
- Připojení vodiče: Připojení vodiče
- Signál: Signál
- Ochranné zapojení: Přepěťová ochrana | elektronicky (35 v, 0,5 s); ochrana proti přepólování | paralelní dioda s externím zabezpečením 1 a (pouze pro uvedení do provozu)
- Tlak vzduchu (skladování/přeprava): 70 kPa... 106 kPa (až 3000 m/m)
- Poznámka k druhu připojení: Řiďte se údaji o průřezech vodičů v uživatelské příručce „Axioline F: Systém a instalace“.
- Zkratový proud: typ. 2,2 a (pro cca 1,2 µs, Autoretry po cca 40 µs, 24 v výstup); typ. 24 mA (výstup 5 v)
- Přechodná přepěťová ochrana: Ano
- Zvláštní vlastnosti: Pulzně šířková modulace
- Počet výstupů: 2
- Označení, výstup: PWM
- Poznámka k měřítkem: Hloubka platí při použití nosné lišty TH 35-7.5 (podle EN 60715).
- Napájecí napětí 24 v DC
- Modul
- Vstupní adresa: 0 byte
- Výstupní adresa: 8 byte
- Potřeba dat o parametrech: 1bajt
- Vyžaduje konfigurační data: 6 bajtů
- Potenciálové oddělení / izolace rozsahů napětí: Potenciálové oddělení / izolace rozsahu napětí
- Zkušební napětí: Napájení 24 v (periferie) / funkční erde: 500 v AC, 50 Hz, 1 min
- Jmenovité zatížení indukční: Max. 12 VA (při jmenovitém napětí 24 v DC); max. 50 MVA (při jmenovitém napětí 5 v DC)
- Jmenovité zatížení lampy: Max. 6 W (při jmenovitém napětí)
- Odporová jmenovitá zátěž: Max. 12 W (při jmenovitém napětí 24 v DC); max. 50 mW (při jmenovitém napětí 5 v DC)
- Axiální F-lokální sběrnicový systém: Axiální F -lokální sběrnice
- Potenciál: Napájení lokálních autobusů Axioline F (Ubus): Potenciály: Napájení Axioline F lokálních autobusů (Ubus)
- Zkušební napětí: Napájení 5 v lokální sběrnice (Ubus) / napájení 24 v (periferní napětí): 500 v AC, 50 Hz, 1 min
- Zkušební napětí: Napájení 5 v lokálních sběrnic (Ubus) / funkcionalitu 500 v AC, 50 Hz, 1 min
- Axioline F zástrčka: Axioline F zástrčka
- Spínací poměr: 0 %... 100 %
- Potenciály: Napájení napětí UO: Potenciály: Napájení UO
- Kategorie produktu
Funkční modul
- Typ
AXL F PWM2 1H
- Počet výstupů max.
2
- Napěťový výstupní signál
24 V
- Provozní napětí
24 V/DC
5 V/DC
- V
126.1 mm
- Délka
54 mm
- Šířka
35 mm
IP20
- Rozm.
(d x š x v) 54 x 35 x 126.1 mm
- Připojovací technika
2žilový
- Připojení
Push-in připojení
- Max. odběr proudu
1.1 A
- Číslo výrobce
1007352
- Provedení
blokový modulární
- Montáž
Montáž na DIN lištu
- Max. okolní teplota
60 °C
- Min. okolní teplota
-25 °C
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3561623 Phoenix Contact AXL F PWM2 1H 1007352 Funkční modul 24 V/DC, 5 V/DC
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3561623 Phoenix Contact AXL F PWM2 1H 1007352 Funkční modul 24 V/DC, 5 V/DC
Popis
Axiální modul F, funkční modul, šířková modulace, přenosová rychlost v lokální sběrnici: 100 Mbit/s, stupeň krytí: IP20, včetně modulu se sběrnicovým bloku a Axioline F zástrček
