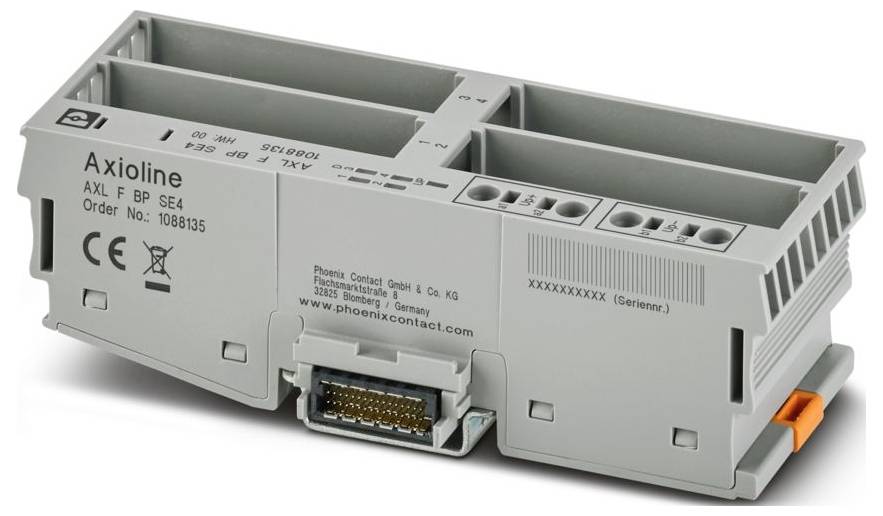

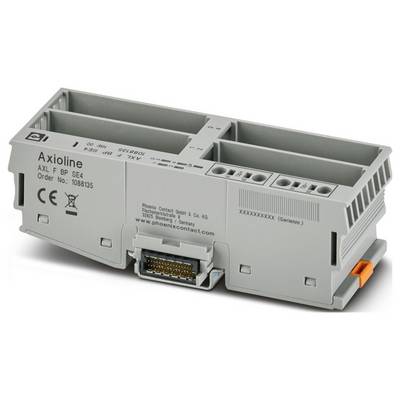

Phoenix Contact AXL F BP SE4 1088135 Nosič modulu 5 V/DC, 3.3 V/DC, 24 V/DC
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (1 847,11 Kč / kus)
1 847,11 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Skupina výrobků: Axioline F
- Konstrukce: Modulární
- Typ připojení: Připojení Push In
- Flexibilní průřez vodiče: 0,5 mm² 2,5 mm²
- Tuhý průřez vodiče: 0,5 mm²... 2,5 mm²
- Průřez vodiče AWG: 20... 14
- Šířka: 40 mm
- Výška: 122,4 mm
- Hloubka: 36,9 mm
- Šířka kompletní modulu: 40 mm
- Výška, kompletní modul 124,6 mm
- Hloubka kompletního modulu: 76,1 mm
- Okolní podmínky: Okolní podmínky
- Ochrana: IP20
- Teplota okolí (provoz): -25 °C ... 60 °C
- Okolní teplota (skladování/transport): -40 °C... 85 °C
- Poznámka: Hloubka platí při použití nosné lišty TH 35-7.5 (podle EN 60715).
- Způsob montáže: Montáž na DIN lištu
- Izolační vlastnosti: Izolační vlastnosti
- PŘEPĚŤOVÁ KATEGORIE II (IEC 60664-1, EN 60664-1)
- Stupeň znečištění: 2 (IEC 60664-1, EN 60664-1)
- Přípustná vlhkost vzduchu (provoz): 5 %... 95 % (bez rozmrazování)
- Označení připojení: Napájení periferních zařízení (UP)
- Délka odizolování: 8 mm
- Montážní poloha: Montáž na stěnu na vodorovnou nebo svislou nosnou lištu
- Přenosová rychlost 100 Mbit/s.
- Maximální ztrátový výkon při jmenovitých podmínkách: 0,6 W.
- TŘÍDA OCHRANY III (IEC 61140, EN 61140, VDE 0140-1)
- Počet rozhraní: 4
- Tlak vzduchu (provoz): 70 kPa... 106 kPa (až 3000 m/m)
- Rozsah napájecího napětí: 19,2 v DC... 30 v DC (včetně všech tolerancí, včetně zvlnění)
- Připojovací technika: Připojovací technika
- Přípustná vlhkost vzduchu (skladování/přeprava): 5 %... 95 % (bez rozmrazování)
- Poznámka pro použití: Pouze pro průmyslové použití
- Odběr proudu: Min. 1,5 mA (bez zapojených Smart Smart elements, při jmenovitém napětí)
- Připojení vodiče: Připojení vodiče
- Ochranné zapojení: Přepěťová ochrana | odrušovací dioda
- Tlak vzduchu (skladování/přeprava): 70 kPa... 106 kPa (až 3000 m/m)
- Poznámka k druhu připojení: Řiďte se údaji o průřezech vodičů v uživatelské příručce „Axioline F: Systém a instalace“.
- Zvláštní vlastnosti: 4 slotů pro Axioline Smart Elements
- Poznámka k měřítkem: Hloubka platí při použití nosné lišty TH 35-7.5 (podle EN 60715).
- Napájecí napětí 24 v DC
- Potenciálové oddělení / izolace rozsahů napětí: Potenciálové oddělení / izolace rozsahu napětí
- Zkušební napětí: Napájení 24 v (periferie) / funkční erde: 500 v AC, 50 Hz, 1 min
- Axiální F-lokální sběrnicový systém: Axiální F -lokální sběrnice
- Potenciál: Napájení lokálních autobusů Axioline F (Ubus): Potenciály: Napájení Axioline F lokálních autobusů (Ubus)
- Zkušební napětí: Napájení 5 v lokální sběrnice (Ubus) / napájení 24 v (periferní napětí): 500 v AC, 50 Hz, 1 min
- Zkušební napětí: Napájení 5 v lokálních sběrnic (Ubus) / funkcionalitu 500 v AC, 50 Hz, 1 min
- Smart Element rozhraní: Rozhraní Smart Element
- Potenciál: Logický zdroj Smart Smart Elements (USE): Potenciál: Logický zdroj Smart Smart Elements (USE)
- Potenciály: Napájení periferních napájení (UP): Potenciály: Napájení periferního napájení (UP)
- Napájení periferního napájení (UP): Napájení periferního napájení (UP)
- Kategorie produktu
Nosič modulu
- Min. provozní napětí
19.2 V/DC
- Provozní napětí
19.2 V/DC (min)
- Provozní napětí
5 V/DC
3.3 V/DC
24 V/DC
- V
122.4 mm
- Délka
36.9 mm
- Šířka
40 mm
IP20
- Rozm.
(d x š x v) 36.9 x 40 x 122.4 mm
- Číslo výrobce
1088135
- Typ
AXL F BP SE4
- Provedení
blokový modulární
- Montáž
Montáž na DIN lištu
- Obsah
1 ks
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3563453 Phoenix Contact AXL F BP SE4 1088135 Nosič modulu 5 V/DC, 3.3 V/DC, 24 V/DC
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3563453 Phoenix Contact AXL F BP SE4 1088135 Nosič modulu 5 V/DC, 3.3 V/DC, 24 V/DC
Popis
Axiální zásuvková plachta F, zadní kryt, 4 slotů pro Smart prvek Axioline, přenosová rychlost v lokální sběrnici: 100 Mbit/s, stupeň krytí: IP20
