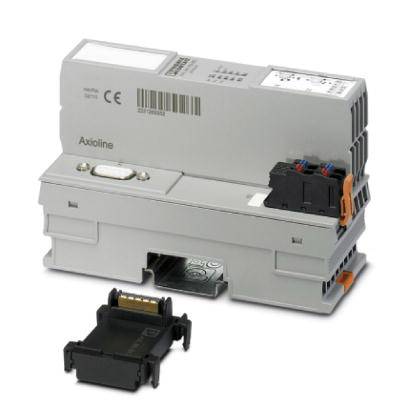

Phoenix Contact AXL F BK PB XC 2702463 sběrnicový spínač 24 V/DC
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (9 789,26 Kč / kus)
9 789,26 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Ochranné zapojení: ochrana proti přepětí napájení elektronicky
- Barva: dopravní šedá A RAL 7042
- Čistá hmotnost: 175 g
- Ochranná třída: III (IEC 61140, EN 61140, VDE 0140-1)
- Montážní poloha: libovolná (derating)
- Délka odizolování: 8 mm
- Pevný průřez vodiče min: 0,2 mm²
- Pevný průřez vodiče: max. 1,5 mm²
- Průřez vodiče - flexibilní min.: 0,2 mm²
- Průřez vodiče - flexibilní: max. 1,5 mm²
- Průřez vodiče AWG: 24
- Průřez vodiče AWG: max. 16
- Přenosová rychlost: 9,6 kBit/s ... 12 MBit/s
- Příkon: max. 13,7 W (2 A zatížení na UBus pro I/Os)
- Kategorie produktu
sběrnicový spínač
- Typ
AXL F BK PB XC
- Min. provozní napětí
19.2 V/DC
- Provozní napětí
19.2 - 30 V/DC
- Provozní napětí max.
30 V/DC
- Provozní napětí
24 V/DC
- V
125.9 mm
- Délka
74 mm
- Šířka
45 mm
IP20

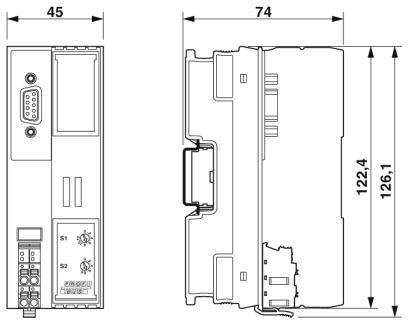

- Rozm.
(d x š x v) 74 x 45 x 125.9 mm
- Připojovací technika
D-SUB-9 zásuvka
- Připojení
Push-in připojení
- Max. odběr proudu
567 mA
- Číslo výrobce
2702463
- Montáž
Nosná lišta
- Max. okolní teplota
+60 °C
- Min. okolní teplota
-25 °C
- Logické napětí UL
24 V/DC
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2209838 Phoenix Contact AXL F BK PB XC 2702463 sběrnicový spínač 24 V/DC
List technických údajů 2209838 Phoenix Contact AXL F BK PB XC 2702463 sběrnicový spínač 24 V/DC
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2209838 Phoenix Contact AXL F BK PB XC 2702463 sběrnicový spínač 24 V/DC
Popis

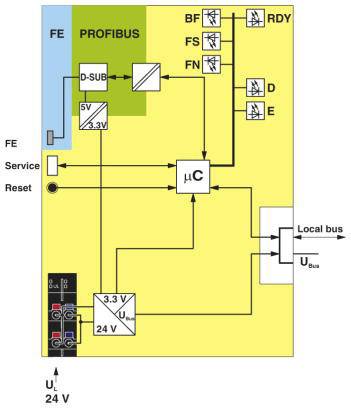

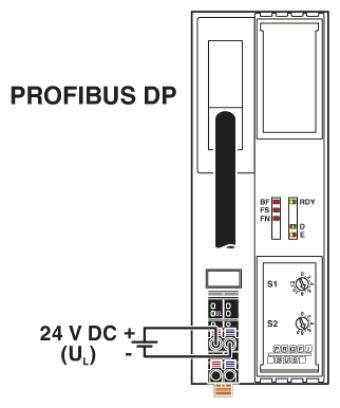

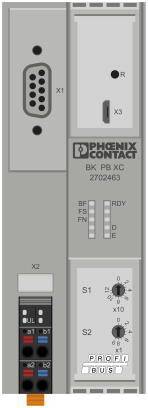

Připojení PROFIBUS přes 9pólovou D-SUB zásuvkou. Galvanické oddělení mezi Profibus rozhraní a logika. Otočný kódovací spínač pro nastavení PROFIBUS adresu. DP/V1 pro třídy 1 a třídy-2-Master. Přenosovou rychlost PROFIBUS od 9,6 kBit/s až 12 MBit/s. Dynamické konfigurace se podporuje. I&M. Aktualizace softwaru. Typické čas cyklu v axioline F-Lokalbusses cca 10 μs. V extrémních podmínkách. Rozšířený teplotní rozsah -40 °C... +70 °C (viz kapitole "Úspěšně testováno: použití v extrémních podmínkách" v datový list). Částečně lakované desky plošných spojů.
