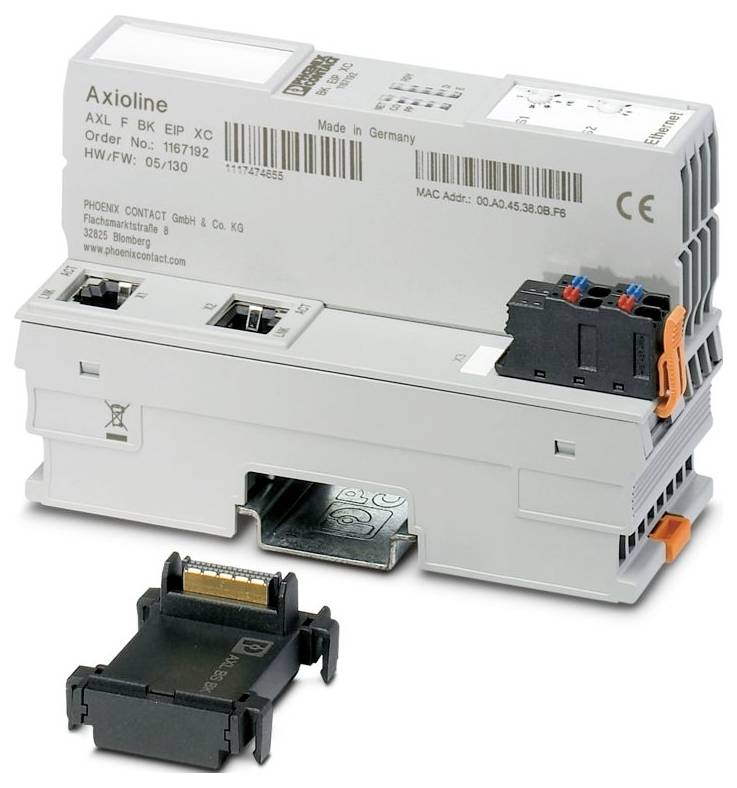

Phoenix Contact AXL F BK EIP XC 1167192 Sběrnicový spínač 24 V/DC, 5 V/DC
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (15 904,96 Kč / kus)
15 904,96 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Skupina výrobků: Axioline F
- Konstrukce: Modulární
- Typ připojení: Připojení Push In
- Flexibilní průřez vodiče: 0,2 mm² 1,5 mm²
- Tuhý průřez vodiče: 0,2 mm²... 1,5 mm²
- Průřez vodiče AWG: 24... 16
- Šířka: 45 mm
- Výška: 126,1 mm
- Hloubka: 74 mm
- Okolní podmínky: Okolní podmínky
- Ochrana: IP20
- Teplota okolí (provoz): -25 °C ... 60 °C (standardní, aplikace s UL schválením, použití v prostředí s nebezpečím výbuchu oblasti zóny 2 | montážní poloha: Montáž na vodorovnou nosnou lištu); -25 °C... 55 °C (standard, aplikace s UL schválením, použití v prostředí s nebezpečím výbuchu oblasti zóny 2 | montážní poloha: Libovolná); -40 °C... 70 °C (Rozšířeno, viz kapitola „úspěšně testováno: Použití v extrémních podmínkách“ v katalogovém listu.)
- Okolní teplota (skladování/transport): -40 °C... 85 °C
- Způsob montáže: Montáž na DIN lištu
- Izolační vlastnosti: Izolační vlastnosti
- PŘEPĚŤOVÁ KATEGORIE II (IEC 60664-1, EN 60664-1)
- Stupeň znečištění: 2 (IEC 60664-1, EN 60664-1)
- Přípustná vlhkost vzduchu (provoz): 5 %... 95 % (bez rozmrazování)
- Označení konektoru: Axioline F zástrčka
- Délka odizolování: 8 mm
- Montážní poloha: Libovolná (dodržujte snižování teploty)
- ATEX: NORMA ATEX
- IECEx: IECEx
- Přenosová rychlost 100 Mbit/s.
- Označení: Třída I, zóna 2, AEx ec IIC T4; třída I, Division 2, Groups a, B, C, D, T4; EX ec IIC T4 GC X
- UL, USA/Kanada: UL, USA/Kanada
- Maximální ztrátový výkon při jmenovitých podmínkách: 4 W.
- Doba trvání zkoušky: 21 dnů
- TŘÍDA OCHRANY III (IEC 61140, EN 61140, VDE 0140-1)
- Počet rozhraní: 1
- Tlak vzduchu (provoz): 70 kPa... 106 kPa (až 3000 m/m)
- Rozsah dodávky: Včetně modulu se střelnými okny a konektoru Axioline typu F
- Rozsah napájecího napětí: 19,2 v DC... 30 v DC (včetně všech tolerancí, včetně zvlnění)
- Certifikát:…, 2021122309114456
- Připojovací technika: Připojovací technika
- Přípustná vlhkost vzduchu (skladování/přeprava): 5 %... 95 % (bez rozmrazování)
- Poznámka pro použití: Pouze pro průmyslové použití
- Odběr proudu: Max. 583 mA (2,0 a na Ubus, UL = 24 v, aplikace se schválením UL, použití v oblasti zóny 2 s nebezpečím výbuchu); max. 670 mA (2,5 a na UBUS, UL = 24 v)
- Připojení vodiče: Připojení vodiče
- Teplota 25 °C ±1 k
- Ochranné zapojení: Přepěťová ochrana | elektronicky; ochrana proti přepólování | elektronicky
- UKEX: UKEX
- Podporované protokoly: Ethernet/IP™; SNMP; DLR; TFTP; FTP; BootP; DHCP; DCP
- Přenosová fyzika: Ethernet v síti RJ45 Twisted Pair
- Tlak vzduchu (skladování/přeprava): 70 kPa... 106 kPa (až 3000 m/m)
- Poznámka k druhu připojení: Řiďte se údaji o průřezech vodičů v uživatelské příručce „Axioline F: Systém a instalace“.
- Zvláštní vlastnosti: Extrémní konverze
- CCC / Čína-EX: CCC / Čína-EX
- Poznámka k měřítkem: Hloubka platí při použití nosné lišty TH 35-7.5 (podle EN 60715).
- Napájecí napětí 5 v DC (přes modul se sběrnice)
- Ethernet/IP™: Ethernet/IP™
- UL EX, USA/Kanada: UL EX, USA/Kanada
- Hranice systému: Hranice systému
- Počet podporovaných účastníků: Max. 63 (na stanici)
- Potenciálové oddělení / izolace rozsahů napětí: Potenciálové oddělení / izolace rozsahu napětí
- Počet připojitelných lokálních autobusů: Max. 63
- Axiální F-lokální sběrnicový systém: Axiální F -lokální sběrnice
- Potenciál: Napájení lokálních autobusů Axioline F (Ubus): Potenciály: Napájení Axioline F lokálních autobusů (Ubus)
- Axioline F zástrčka: Axioline F zástrčka
- Zkouška (znečišťující plyn): Zkouška (znečišťující plyn)
- Zkušební norma: ISA-71.04-2013 G3 Harsh Group a; IEC 60068-2-60:2015 Method 4
- Vlhkost vzduchu (relativní) 75 % ±3 %
- Objemová koncentrace H2S (sirovodík): 50 ppb
- Koncentrace NO2 (oxid dusičitý): 1250 ppb
- Objemová koncentrace Cl2 (chlor): 10 ppb
- Koncentrace SO2 (oxid siřičitý): 300 ppb
- Zkušební napětí: Rozhraní Ethernet 1 / Ethernet 2: 1500 v AC, 50 Hz, 1 min
- Zkušební napětí: Rozhraní Ethernet 1 / funkční zemina: 1500 v AC, 50 Hz, 1 min
- Zkušební napětí: Rozhraní Ethernet 2 / funkční zemina: 1500 v AC, 50 Hz, 1 min
- Napájení: Max. 2,5 a 2 a (použití se schválením UL, použití v oblasti ohrožené výbuchem zóny 2)
- Zkušební napětí: Rozhraní Ethernet 1 / 24 v napájení logického napětí (UL): 1500 v AC, 50 Hz, 1 min
- Zkušební napětí: Rozhraní Ethernet 2 / 24 v napájení logického napětí (UL) 1500 v AC, 50 Hz, 1 min
- Zkušební napětí: Napájení 24 v (UL) / funkční uzem50 v AC, 500 Hz, 1 min
- Service: Service
- Potenciál: Napájení logické napětí UL (z UL je napájení lokálních sběrnic Axioline F Ubus): Potenciály: Napájení logické napětí UL (z UL je výstup napájení lokální sběrnice Axioline F)
- Kategorie produktu
Sběrnicový spínač
- Typ
AXL F BK EIP XC
- Provozní napětí
24 V/DC
5 V/DC
- V
126.1 mm
- Délka
74 mm
- Šířka
45 mm
IP20
- Rozm.
(d x š x v) 74 x 45 x 126.1 mm
- Připojení
Push-in připojení
- Max. odběr proudu
670 mA
- Číslo výrobce
1167192
- Provedení
blokový modulární
- Montáž
Montáž na DIN lištu
- Hloubka
74.25 mm
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3565410 Phoenix Contact AXL F BK EIP XC 1167192 Sběrnicový spínač 24 V/DC, 5 V/DC
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3565410 Phoenix Contact AXL F BK EIP XC 1167192 Sběrnicový spínač 24 V/DC, 5 V/DC
Popis
Axioline F, sběrnicová spojka, Ethernet/IP™, zásuvka RJ45, varianta Extreme Conditions, přenosová rychlost v lokální sběrnici: 100 Mbit/s, stupeň krytí: IP20, včetně modulu se sběrnicovým modulem a Axioline F konektorem
