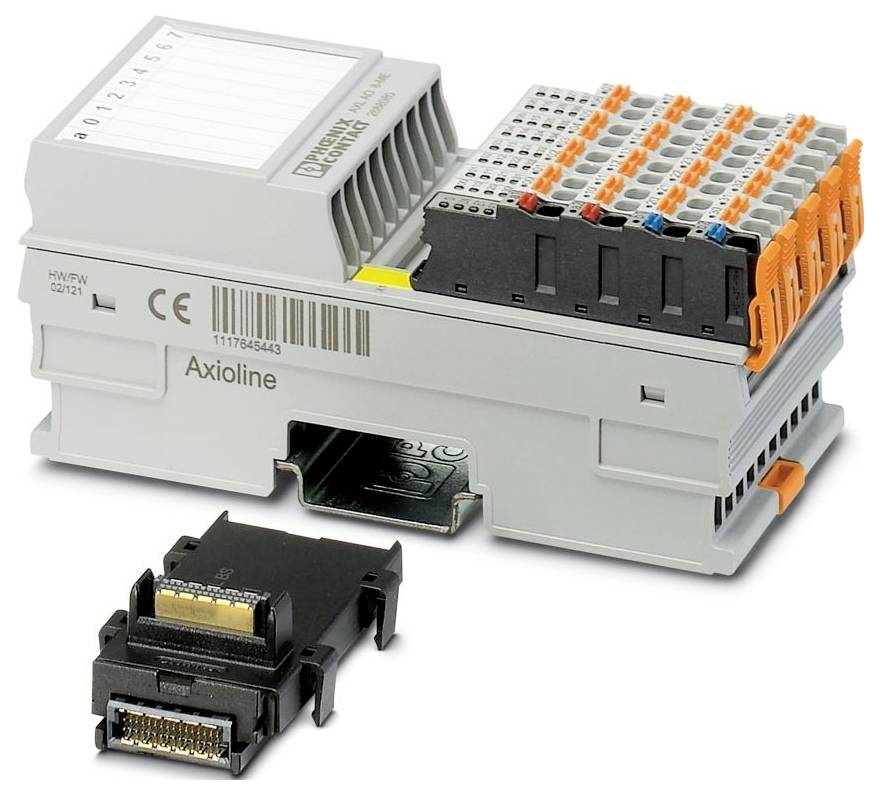

Phoenix Contact AXL F AO8 XC 1F 2701237 Analogový modul 24 V/DC, 5 V/DC
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (16 784,30 Kč / kus)
16 784,30 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Skupina výrobků: Axioline F
- Konstrukce: Modulární
- Typ připojení: Připojení Push In
- Flexibilní průřez vodiče: 0,2 mm² 1,5 mm²
- Tuhý průřez vodiče: 0,2 mm²... 1,5 mm²
- Průřez vodiče AWG: 24... 16
- Šířka: 53,6 mm
- Výška: 126,1 mm
- Hloubka: 54 mm
- Okolní podmínky: Okolní podmínky
- Ochrana: IP20
- Teplota okolí (provoz): -25 °C ... 60 °C (standardní); -40 °C... 70 °C (Rozšířeno, viz kapitola „úspěšně testováno: Použití v extrémních podmínkách“ v katalogovém listu.)
- Okolní teplota (skladování/transport): -40 °C... 85 °C
- Způsob montáže: Montáž na DIN lištu
- Izolační vlastnosti: Izolační vlastnosti
- PŘEPĚŤOVÁ KATEGORIE II (IEC 60664-1, EN 60664-1)
- Stupeň znečištění: 2 (IEC 60664-1, EN 60664-1)
- Přípustná vlhkost vzduchu (provoz): 5 %... 95 % (bez rozmrazování)
- Označení konektoru: Axioline F zástrčka
- Délka odizolování: 8 mm
- Montážní poloha: Libovolná (dodržujte snižování teploty)
- Přenosová rychlost 100 Mbit/s.
- Maximální ztrátový výkon při jmenovitých podmínkách: 6,3 W.
- Doba trvání zkoušky: 21 dnů
- TŘÍDA OCHRANY III (IEC 61140, EN 61140, VDE 0140-1)
- Počet rozhraní: 2
- Tlak vzduchu (provoz): 70 kPa... 106 kPa (až 3000 m/m)
- Rozsah dodávky: Včetně modulu se sběrnicovým modulem a Axioline F zástrček
- Rozsah napájecího napětí: 19,2 v DC... 30 v DC (včetně všech tolerancí, včetně zvlnění)
- Připojovací technika: Připojovací technika
- Přípustná vlhkost vzduchu (skladování/přeprava): 5 %... 95 % (bez rozmrazování)
- Poznámka pro použití: Pouze pro průmyslové použití
- Odběr proudu: Max. 235 mA (8 napájecích kanálů, výstup 20 mA); typ. 110 mA (8 napěťové kanály, výstup 10 v)
- Připojení vodiče: Připojení vodiče
- Teplota 25 °C ±1 k
- Ochranné zapojení: Přepěťová ochrana | elektronicky (35 v, 0,5 s); ochrana proti přepólování | až HW 01: Dioda proti přepólování HW 02: Paralelní dioda | s externím zajištěním 5 a (pouze pro uvedení do provozu); přepěťová ochrana | odrušovací dioda
- Tlak vzduchu (skladování/přeprava): 70 kPa... 106 kPa (až 3000 m/m)
- Poznámka k druhu připojení: Řiďte se údaji o průřezech vodičů v uživatelské příručce „Axioline F: Systém a instalace“.
- Omezení použití: Omezení použití
- EMV poznámka: EMC: Třída a produkt, viz prohlášení výrobce v sekci ke stažení
- Zvláštní vlastnosti: Extrémní konverze
- Zátěž - proudový výstup: Až 500 Ω
- Počet výstupů: 8
- Označení výstupu: Analogové výstupy
- Výstupní signál proudu: 0 mA... 20 mA; 4 mA... 20 mA; -20 mA 20 mA
- Výstupní signál napětí: 0 v... 5 V; -5 V... 5 V; 0 V... 10 V; -10 V... 10 V
- Poznámka k měřítkem: Hloubka platí při použití nosné lišty TH 35-7.5 (podle EN 60715).
- Analogový:
- Napájecí napětí 24 v DC
- Poznámka ke připojovací technice: Stíněný, kroucený v páru
- Přípustná délka vedení: Max. 250 m (referenční typ vedení LiYCY (TP) n*2*0,5 m²)
- Zátěž v kanceláři nebo na výstupu napětí výstup v: > 2 kΩ
- Modul
- Místo zadání: 16 bajtů
- Výstupní adresa: 16 byte
- Potřeba dat o parametrech: 26 bajtů
- Vyžaduje konfigurační data: 7 bajtů
- Potenciálové oddělení / izolace rozsahů napětí: Potenciálové oddělení / izolace rozsahu napětí
- Zkušební napětí: Napájení 24 v (periferie) / funkční erde: 500 v AC, 50 Hz, 1 min
- Datové formáty: IB IL, S7 kompatibilní
- Axiální F-lokální sběrnicový systém: Axiální F -lokální sběrnice
- Potenciál: Napájení lokálních autobusů Axioline F (Ubus): Potenciály: Napájení Axioline F lokálních autobusů (Ubus)
- Potenciály: Napájení pro analogové moduly (UA): Potenciály: Napájení pro analogové moduly (UA)
- Zkušební napětí: Napájení 5 v lokální sběrnice (Ubus) / napájení 24 v (periferní napětí): 500 v AC, 50 Hz, 1 min
- Zkušební napětí: Napájení 5 v lokálních sběrnic (Ubus) / funkcionalitu 500 v AC, 50 Hz, 1 min
- Axioline F zástrčka: Axioline F zástrčka
- Zkouška (znečišťující plyn): Zkouška (znečišťující plyn)
- Zkušební norma: ISA-71.04-2013 G3 Harsh Group a; IEC 60068-2-60:2015 Method 4
- Vlhkost vzduchu (relativní) 75 % ±3 %
- Objemová koncentrace H2S (sirovodík): 50 ppb
- Koncentrace NO2 (oxid dusičitý): 1250 ppb
- Objemová koncentrace Cl2 (chlor): 10 ppb
- Koncentrace SO2 (oxid siřičitý): 300 ppb
- D/a doba transformace: 5 µs
- Rozlišení D/a převodníku: 16 bitů
- Výstupní zobrazení: 16 bit (15 bit + znaménko)
- Aktualizace procesních dat: 300 µs
- Zkušební napětí: Napájení 5 v lokální sběrnice (Ubus) / analogové výstupy: 500 v AC, 50 Hz, 1 min
- Zkušební napětí: Napájení 24 v (periferie) / analogové výstupy: 500 v AC, 50 Hz, 1 min
- Zkušební napětí: Analogové výstupy / funkční zemina: 500 v AC, 50 Hz, 1 min
- Zkušební napětí: Napájení 5 v lokální sběrnice (Ubus) / analogové výstupy: 500 v AC, 50 Hz, 1 min
- Zkušební napětí: Napájení 24 v (periferie) / analogové výstupy: 500 v AC, 50 Hz, 1 min
- Kategorie produktu
Analogový modul
- Typ
AXL F AO8 XC 1F
- Počet analogových výstupů max.
8
- Počet výstupů max.
8
- Počet výstupů
8 x
- Proudový výstupní signál
0 mA ... 20 mA mA
- Max. výstupní proud na kanál
20 mA
- Napěťový výstupní signál
0 V ... 5 V V
- Provozní napětí
24 V/DC
5 V/DC
- V
126.1 mm
- Délka
54 mm
- Šířka
53.6 mm
IP20
- Rozm.
(d x š x v) 54 x 53.6 x 126.1 mm
- Připojovací technika
2žilový
- Připojení
Push-in připojení
- Max. odběr proudu
235 mA
- Číslo výrobce
2701237
- Provedení
blokový modulární
- Montáž
Montáž na DIN lištu
- Max. okolní teplota
70 °C
- Min. okolní teplota
-40 °C
- Hloubka
52.59 mm
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3579291 Phoenix Contact AXL F AO8 XC 1F 2701237 Analogový modul 24 V/DC, 5 V/DC
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3579291 Phoenix Contact AXL F AO8 XC 1F 2701237 Analogový modul 24 V/DC, 5 V/DC
Popis
Axioline F, analogový výstupní modul, analogové výstupy: 8, 0 v... 5 V, -5 V... 5 V, 0 V... 10 V, -10 V... 10 v, 0 mA... 20 mA, 4 mA... 20 mA, -20 mA 20 mA, připojovací technika: 2vodičová, přenosová rychlost v lokální sběrnice: 100 Mbit/s, varianta Extreme Conditions, stupeň krytí: IP20, včetně modulu se sběrnicovým zakonče a Axioline F zástrček
