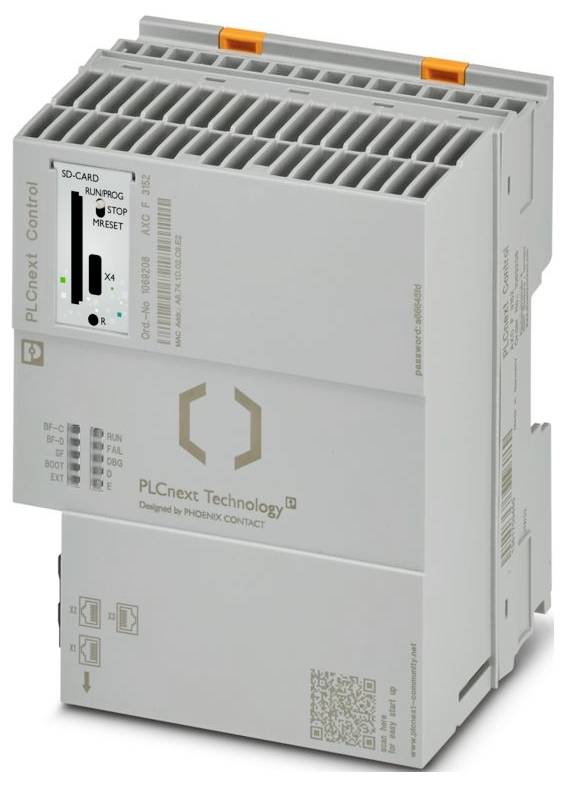

Phoenix Contact AXC F 3152 1069208 Ovládání 24 V/DC, 5 V/DC
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (54 516,53 Kč / kus)
54 516,53 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Řada produktů: Funkce PLCnext Control
- Provedení: modulární
- Typ připojení: USB typ C.
- Flexibilní průřez vodiče: 0,2 mm² 1,5 mm²
- Tuhý průřez vodiče: 0,2 mm²... 1,5 mm²
- Průřez vodiče AWG: 24... 16
- Šířka: 100 mm
- Výška: 126,93 mm
- Hloubka: 75 mm
- Okolní podmínky: Okolní podmínky
- Stupeň krytí: IP20 (označení výrobce, žádné vyhodnocení pomocí UL)
- Teplota okolí (provoz): -25 °C ... 60 °C až 2000 m (snižování výkonu); -25 °C... 55 °C až 3000 m (snižování výkonu); 55 °C (při max. 1 a na Ubus); 55 °C... 60 °C (pouze ve spojení s modulem Axioline F-napájení AXL F PWR 1H (obj. Č. 2688297); -40 °C... 70 °C (rozšířené, viz kapitola „úspěšně testováno: Použití v extrémních podmínkách“ v uživatelské příručce)
- Okolní teplota (skladování/transport): -40 °C... 85 °C
- Způsob montáže: Montáž na DIN lištu
- Izolační vlastnosti: Izolační vlastnosti
- Přepěťová kategorie: II
- Stupeň znečištění: 2
- Přípustná vlhkost vzduchu (provoz): 5 %... 95 % (podle DIN EN 61131-2)
- Šok (provoz): 30 g (podle EN 60068-2-27/IEC 60068-2-27)
- Vibrace (provoz): 5g (podle EN 60068-2-6/IEC 60068-2-6)
- Délka odizolování: 8 mm
- ATEX: NORMA ATEX
- IECEx: IECEx
- Přenosová rychlost 10/100/1000 Mbit/s.
- Označení: CULus
- UL, USA/Kanada: UL, USA/Kanada
- Maximální ztrátový výkon při jmenovitých podmínkách: 10 W (10 W = 15 W - 5 W)
- TŘÍDA OCHRANY III (IEC 61140, EN 61140, VDE 0140-1)
- Počet rozhraní: 3
- Tlak vzduchu (provoz): 70 kPa... 106 kPa (až 3000 m/m)
- Ethernet: Ethernet
- Sběrnicový systém: USB
- Přenosová délka: Max. 100 m.
- Rozsah napájecího napětí: 19,2 v DC... 30 v DC (včetně všech tolerancí, včetně zvlnění (± 5 %))
- Certifikát: E238705
- Přípustná vlhkost vzduchu (skladování/přeprava): 5 %... 95 % (podle DIN EN 61131-2)
- Poznámka pro použití: Pouze pro průmyslové použití
- Odběr proudu: Max. 650 mA (s 1 a na UBUS pro I/o a UL = 24 v)
- Funkce: Funkce
- Elektromagnetická kompatibilita: Shoda s EMV směrnicí 2014/30/EU
- Ochranné zapojení: Přepěťová ochrana | elektronicky; ochrana proti přepólování | elektronicky
- Podporované protokoly: HTTP; HTTPS; Profinet; INTERBUS; Modbus/TCP (přes odpovídající knihovnu); Modbus/RTU (přes odpovídající knihovnu ); Ethernet/IPZÁRZ (adaptér); CANopen® (přes odpovídající knihovnu); dali (přes odpovídající knihovnu); dali-2 (přes odpovídající aplikaci App); HART (App prostřednictvím příslušné knihovny 60870 5-1) (prostřednictvím příslušné knihovny);IEC 60870-5-104 (prostřednictvím příslušné knihovny);IPsec;sylog
- Přenosová fyzika: Ethernet v síti RJ45 Twisted Pair
- Barva (pouzdro): Šedá (RAL 7042)
- Tlak vzduchu (skladování/přeprava): 58 kPa... 106 kPa (až 4500 m/m)
- Poznámka ke způsobu připojení: Pouze rozhraní Device
- Počet procesních dat: Max. 1482 byte (pro každou stanici (součet vstupních a výstupních dat); max. 1024 byte (axiální typ F-lokální sběrnice (vstup); max. 1024 Byte (Axioline F lokální sběrnice (výstup))
- Device ID: 0158hex
- Datum zařazení na tento kód
- Zvláštní vlastnosti: Proces vývoje certifikován podle IEC 62443-4-1; výrobek certifikován podle certifikačních podmínek IEC 62443-4-2 viz uživatelská dokumentace
- Funkčnost
- Příkon: typ. 15 W (s 1 a na Ubus pro I/o)
- Poznámka k měřítkem: Hloubka platí při použití nosné lišty TH 35-7.5 (podle EN 60715).
- Napájecí napětí 5 v DC (přes modul se sběrnice)
- Funkce: Kontrolér PROFINET, přístroje Profinet
- PROFINET: PROFINET
- Conformance Class: B
- UL EX, USA/Kanada: UL EX, USA/Kanada
- Hodiny reálného času: Ano
- Počet podporovaných účastníků: Max. 128 (na kontroléru Profinet)
- Systémové předpoklady: Systémové předpoklady
- Podporované programovací jazyky: Postup (AS/SFC); kontaktní plán (KOP/LD); funkční stavební jazyk (FBS/FBD); strukturovaný text (ST); C++; C#; Java; Python®; Simulink®
- Webový server: Ano
- Počet připojitelných lokálních autobusů: Max. 63 (příkon je třeba brát v úvahu)
- Axiální F-lokální sběrnicový systém: Axiální F -lokální sběrnice
- Potenciál: Napájení lokálních autobusů Axioline F (Ubus): Potenciály: Napájení Axioline F lokálních autobusů (Ubus)
- Axioline F zástrčka: Axioline F zástrčka
- Časový systém IEC-61131: Systém běžícího času IEC-61131
- Programová paměť 12 MB
- Datová paměť 32 MB
- Remanentní paměť: 1 MB
- Operační paměť 2048 MB
- Nářadí značky Engineering: PLCnext Engineer; Eclipse®; Visual Studio®; MATLAB®/ Simulink®
- Bezpečnostní funkce: ne
- Shoda s EMV směrnicemi: Zkouška odolnosti podle EN IEC 61000-6-2, vybíjení statické elektřiny (ESD) IEC 61000-4-2 kritérium B, ±6 kV kontaktní výboj, ±8 kV vzduchové výboj; zkouška odolnosti podle EN IEC 61000-6-2 , Elektromagnetická pole IEC 61000-4-3 kritérium a, intenzita pole: 10 v/m; zkouška odolnosti podle normy EN IEC 61000-6-2: rychlé přechodové rušení (Burst)IEC 61000-4-4 kritérium B, ±2 kV; zkouška odolnosti podle normy EN IEC 61000-6-2: přechodové přepětí (Surge)IEC 61000-4-5 kritérium B, napájecí vedení DC: ±0,5 kV / ±1,0 6-2 10 kV (symetrické/nesymetrické), provozní sběrnice B: ±1,0 61000 61000 kV; zkouška odolnosti podle normy IEC 61000 4-6 6-3 a
- Displej
- Trusted Platform modul: TPM 1.2 (až hardwarová verze 03); TPM 2.0 (od hardwarové verze 04)
- Rychlost aktualizace: Min. 1 ms (32 účastníků); min. 2 ms (64 účastníků); min. 4 ms (128 účastníků)
- Podporovaná funkcionalita: FSP PROFINET kontrolér
- Aplikační rozhraní: OPC UA®
- Napájení 1 A.
- Service: Service
- Potenciál: Napájení logické napětí UL (z UL je napájení lokálních sběrnic Axioline F Ubus): Potenciály: Napájení logické napětí UL (z UL je výstup napájení lokální sběrnice Axioline F)
- Diagnostický displej: ne
- Funkce redundance: Ano
- Průmyslová kybernetická bezpečnost: Ano
- Flash paměť: 1 GByte (interní flash paměť); SD karta od Phoenix Contact Phoenix Contact (externí flash paměť, viz příslušenství)
- Upozornění: Redundance systému
- Popis hodin v reálném čase: 0,7 s/den = 8 ppm při 25 °C.
- IoT platforma: PROFICLOUD
- Podpora cloud computingu: Ano
- Šířka procesoru: 64 bajtů... 512 bajtů (Profinet-Device)
- Schopnost IoT: PROFICLOUDIoT: PROFICLOUD: Schopnost IoT: PROFICLOUDIoT: PROFICLOUD
- Axioline: Axioline
- Poznámka bezpečnostní funkce: Funkční bezpečnost je možná s linkovými rozšiřujícími moduly AXC F XT SPLC 1000 nebo AXC F XT SPLC 3000.
- Kategorie produktu
Ovládání
- Rozhraní
USB-C
RJ45
- Provozní napětí
24 V/DC
5 V/DC
- V
126.93 mm
- Délka
75 mm
- Šířka
100 mm
IP20
- Rozm.
(d x š x v) 75 x 100 x 126.93 mm
- Připojení
Push-in připojení
- Displej
Ne
- Číslo výrobce
1069208
- Typ
AXC F 3152
- Provedení
Modulární
- Programová paměť
12 MB
- Montáž
Montáž na DIN lištu
- Hodiny - skutečný čas
Ano
- Max. okolní teplota
70 °C
- Min. okolní teplota
-40 °C
- Hloubka
74.750074 mm
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3562652 Phoenix Contact AXC F 3152 1069208 Ovládání 24 V/DC, 5 V/DC
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3562652 Phoenix Contact AXC F 3152 1069208 Ovládání 24 V/DC, 5 V/DC
Popis
PLCnext Control pro přímé ovládání Axioline F-I/OS. Se třemi nezávislými ethernetovými rozhraními. Kompletní s přípojnou zástrčkou a modulem se stojanem.
