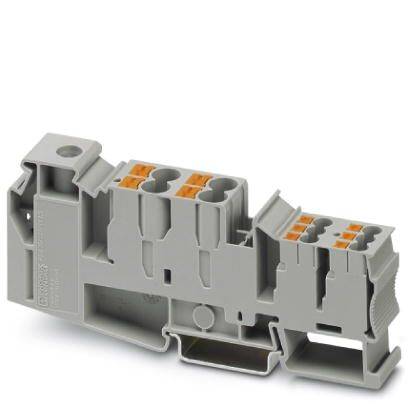

Phoenix Contact 3214080 potenciálová sběrná svorka šroubovací šedá 20 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
potenciálová sběrná svorka
Připojení
šroubovací
Flexibilní průměr (max.)
50 mm²
Pevný průřez (max.)
50 mm²
Jmenovitý proud - filtr
105 A
Datasheety: (PDF)
Počet (velikost balení 20 ks)
Celková cena (389,46 Kč / kus)
7 789,26 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Počet konektorů: 11
- Impulzní rázové napětí: 8 kV
- Kategorie přepětí: III
- Izolační skupina: I
- Zatěžovací proud maximálně: 105 A (max. zatížení proudu nesmí překročit díky celkový proud všech připojených vodič není překročena.)
- Otevřené boční stěna: ne
- Ochrana proti dotyku DIN EN 50274 (VDE 0660-514 zkušební specifikace:):2002-11
- Bezpečnost: zaručuje rukou
- Bezpečnost: zaručuje prstů
- Požadovaná hodnota: 10 N
- Krátkodobě: 3 kA
- Závit: šrouby M6
- Max. utahovací moment: 3,7 Nm
- Kategorie produktu
potenciálová sběrná svorka
- Vlastnosti
s možnostmi zkoušečky
- Připojení
šroubovací
- Průřez flexibilní (min.)
1.5 mm²
- Flexibilní průměr (max.)
50 mm²
- Průřez pevný (min.)
1.5 mm²
- Pevný průřez (max.)
50 mm²
- AWG min.
16
- Počet řádků
1
- Barva
šedá
- Jmenovitý proud
105 A
- Jmenovitý proud - filtr
105 A
- Jmenovité napětí
1000 V
- Délka izolace (max.)
18 mm
- Číslo výrobce
3214080
- Obsah
20 ks
- Typ
PTU 35/4X6/6X2,5
- Rozm.
(d x š) 110.4 mm x 16.3 mm
- Šířka
16.3 mm
- Délka
110.4 mm
- Jmen. ráz. nap.
8 kV
- Stupeň znečištění
3
- Třída hořlavosti
V0
- Barva připojovacího prvku
šedá
- Izolační materiál
PA
- Izolace
PA
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2225934 Phoenix Contact 3214080 potenciálová sběrná svorka šroubovací šedá 20 ks
List technických údajů 2225934 Phoenix Contact 3214080 potenciálová sběrná svorka šroubovací šedá 20 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2225934 Phoenix Contact 3214080 potenciálová sběrná svorka šroubovací šedá 20 ks
Popis
Push-in-připojovací svorky se vyznačují, kromě systém vlastností modelu CLIPLINE complete, jednoduchým a rychlá zapojení pevných vodičů nebo vodičů s dutinkou. Kompaktní konstrukce a čelní připojení umožňují připojení i na malém prostoru. Kromě možností testování v dvojité funkční šachtě jsou k dispozici u všech svorek přídavný testovací odbočka k dispozici.
