Phoenix Contact 3210163 svorka pro oddělování nožů pružinové připojení modrá 1 ks

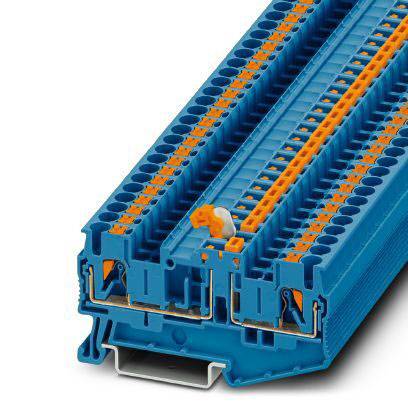

Elektrická svorkovnice v modré barvě s několika řadami svorek pro vodiče. Zobrazuje řez, který ukazuje vnitřní strukturu.

Ilustrační obrázek

Diagram elektrického obvodu se dvěma spínači a dvěma vodiči, které jsou v otevřené pozici.

Diagram znázorňuje dva části molekulární struktury propojené čarami. Vlevo a vpravo jsou rozmístěny kruhy představující atomy.

1/3

Ilustrační obrázek

Kategorie produktu

svorka pro oddělování nožů

Připojení

pružinové připojení

Flexibilní průměr (max.)

4 mm²

Pevný průřez (max.)

4 mm²

Jmenovitý proud - filtr

16 A

Datasheety: (PDF)

Doručení: St 7. 10.

1 Ks

Zobrazit alternativy

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Min.: 50

Násobky: 50

Celková cena (86,77 Kč / kus)

4 338,50 Kč

Bez DPH.

Doprava zdarma

Už jen 1 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Počet konektorů: 2
Potenciály: 1
Jmenovitý průřez: 2,5 mm²
Impulzní rázové napětí: 6 kV
Kategorie přepětí: III
Izolační skupina: I
Zatěžovací proud maximálně: 16 A (při 4 mm² průřez vodiče pevný)
Otevřené boční stěna: ano
Víko šířka: 2,2 mm

Kategorie produktu: svorka pro oddělování nožů

Připojení: pružinové připojení

Průřez flexibilní (min.): 0.14 mm²

Flexibilní průměr (max.): 4 mm²

Průřez pevný (min.): 0.14 mm²

Pevný průřez (max.): 4 mm²

AWG min.: 26

AWG max.: 12

Počet řádků: 1

Barva: modrá

Jmenovitý proud: 16 A

Jmenovitý proud - filtr: 16 A

Jmenovité napětí: 400 V

Délka odizolace: 8 mm

Délka izolace (max.): 10 mm

Číslo výrobce: 3210163

Obsah: 1 ks

Typ: PT 2,5-MTB BU

Rozm.: (d x š x v) 70.1 x 5.2 x 35.2 mm

Šířka: 5.2 mm

V: 35.2 mm

Délka: 70.1 mm

Stupeň znečištění: 3

Třída hořlavosti: V0

Izolační materiál: PA

Izolace: PA

Ke stažení

List technických údajů

List technických údajů 2225899 Phoenix Contact 3210163 svorka pro oddělování nožů pružinové připojení modrá 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2225899 Phoenix Contact 3210163 svorka pro oddělování nožů pružinové připojení modrá 1 ks

Popis

Push-in-připojovací svorky se vyznačují, kromě systém vlastností modelu CLIPLINE complete, jednoduchým a rychlá zapojení pevných vodičů nebo vodičů s dutinkou. Kompaktní konstrukce a čelní připojení umožňují připojení i na malém prostoru. Kromě možností testování v dvojité funkční šachtě jsou k dispozici u všech svorek přídavný testovací odbočka k dispozici.

Tento text byl přeložen strojově.
