Phoenix Contact 3069804 zkušební zásuvková lišta šroubovací šedá 1 ks

EAN:
Označení výrobce:
Objednací číslo:

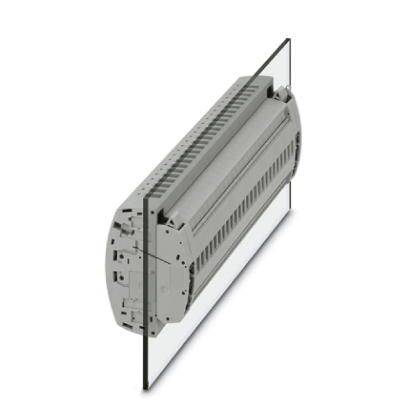

Šedé elektrické zařízení je namontováno po straně průhledné desky, pravděpodobně se jedná o větrací nebo chladicí modul.
Diagram znázorňuje stylizované zobrazení dechu, složené z křivek a čar.
Technický výkres elektronické součástky s rozměry. Zobrazuje pohled shora s rozměry v milimetrech.

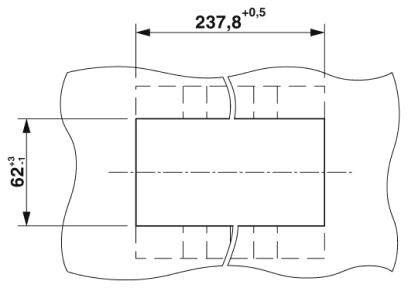

Technický výkres s obdélníkem uprostřed. Nahoře: šířka '237,8' s tolerancí '±0,5'. Vlevo: výška '62,3'.
1/4
Ilustrační obrázek
Kategorie produktu
zkušební zásuvková lišta
Připojení
šroubovací
Flexibilní průměr (max.)
10 mm²
Pevný průřez (max.)
10 mm²
Obsah
1 ks
Datasheety: (PDF)
Doručení: St 25. 11.
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Počet
Celková cena (11 957,85 Kč / kus)
11 957,85 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Bez DPH.
Plus 0,00 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Nahlásit právní incident

Technické parametry

  • Počet konektorů: 50
  • Potenciály: 25
  • Jmenovitý průřez: 6 mm²
  • Impulzní rázové napětí: 4 kV
  • Kategorie přepětí: III
  • Izolační skupina: I
  • Zatěžovací proud maximálně: 30 A (při 10 mm² průřez vodiče)
  • Otevřené boční stěna: ne
  • Požadovaná hodnota: 5 N
  • Krátkodobě: 300 A
  • Závit: šrouby M4
  • Max. utahovací moment: 1,8 Nm
  • Rozteč: 8,2 mm
  • Typ montáže: montáž na stěnu
Kategorie produktu

zkušební zásuvková lišta

Vlastnosti

se šroubovým připojením

Připojení

šroubovací

Průřez flexibilní (min.)

0.2 mm²

Flexibilní průměr (max.)

10 mm²

Průřez pevný (min.)

0.2 mm²

Pevný průřez (max.)

10 mm²

AWG min.

24

AWG max.

8

Počet řádků

1

Pólů

25

Barva

šedá

Jmenovité napětí

400 V

Délka izolace (max.)

12 mm

Číslo výrobce

3069804

Obsah

1 ks

Typ

UTWE 6-2/25

Rozm.

(d x š x v) 81 x 237.8 x 56.5 mm

Šířka

237.8 mm

V

56.5 mm

Délka

81 mm

Jmen. ráz. nap.

4 kV

Třída hořlavosti

V0

Barva připojovacího prvku

šedá

Izolační materiál

PA

Izolace

PA

UKCA

Ano

Ke stažení

List technických údajů

List technických údajů 2225875 Phoenix Contact 3069804 zkušební zásuvková lišta šroubovací šedá 1 ks

List technických údajů 2225875 Phoenix Contact 3069804 zkušební zásuvková lišta šroubovací šedá 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2225875 Phoenix Contact 3069804 zkušební zásuvková lišta šroubovací šedá 1 ks

Popis

Hospodárný díky bedarfsgerechtem, modularem a použití standardizovaných CLPLINE complete-příslušenství. Šetří místo díky kompaktní, modulární aufbaubare zkušební pinovými lištami.

Tento text byl přeložen strojově.
