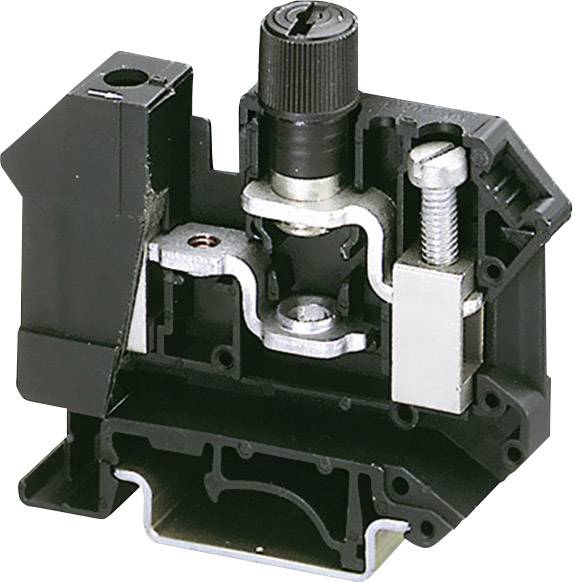

Phoenix Contact 3005109 jisticí řadová svorka 12 mm šroubovací černá 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
jisticí řadová svorka
Připojení
šroubovací
Flexibilní průměr (max.)
16 mm²
Pevný průřez (max.)
16 mm²
Jmenovitý proud - filtr
10 A
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
362,81 Kč
3
6% = 20,07 Kč
342,74 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (362,81 Kč / kus)
362,81 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Pojistková svorka
Technické parametry
- Průřez: max. 4 mm²
- Proud: max. 6,3 A
- Napětí: 250 V AC.
- Kategorie produktu
jisticí řadová svorka
- Připojení
šroubovací
- Průřez flexibilní (min.)
0.5 mm²
- Flexibilní průměr (max.)
16 mm²
- Průřez pevný (min.)
0.5 mm²
- Pevný průřez (max.)
16 mm²
- AWG min.
20
- AWG max.
6
- Šířka svorky
12 mm
- Počet řádků
1
- Pólů
2
- Barva
černá
- Jmenovitý proud
10 A
- Jmenovitý proud - filtr
10 A
- Jmenovité napětí
500 V
- Délka izolace (max.)
11 mm
- Číslo výrobce
3005109
- Obsah
1 ks
- Průmyslové balení
Ne
- Typ
UK 10-DREHSI (5X20)
- Rozm.
(d x š x v) 62 x 12 x 57.2 mm
- Šířka
12 mm
- V
57.2 mm
- Délka
62 mm
- Hmotnost
0.03
- Třída hořlavosti
V0
- Izolační materiál
PA
- Izolace
PA
- Materiál
Izolované pouzdro z polyamidu 6.6
- Napětí
max. 250 V
DIN rail (top hat rail) 35 mm
Black
12
62.038 mm
56.266 mm
500 V
105-105 °C
V0
NE
Screw connection
1
0.5-16 mm²
0.5-10 mm²
0.5-16 mm²
0.5-4 mm²
Other
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 743239 Phoenix Contact 3005109 jisticí řadová svorka 12 mm šroubovací černá 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 743239 Phoenix Contact 3005109 jisticí řadová svorka 12 mm šroubovací černá 1 ks
Popis
K instalaci na ploché nebo vysoké montážní lišty · U pojistkové svorky s dělicí pákou UK 5-HESI jsou G-pojistkové vložky (5 x 20, 5 x 25, 5 x 30 mm) nasazeny do dělící páky, aby byly chráněny proti kontaktu.
Provedení
- Izolované pouzdro z polyamidu 6.6 nerozlomitelná a pevná vůči povrchovému proudu
- Hlavice pojistkové svorky UK 10-DREHSI je pro pojistky 5x20 mm bez a s ukazatelem
- Pojistka se nasadí s hlavicí do svorky
- Uzavřné pouzdro
- Kryt není nutný.
