Phoenix Contact 2910411 CBMC E4 24DC/1-10A IOL jistič 1 ks

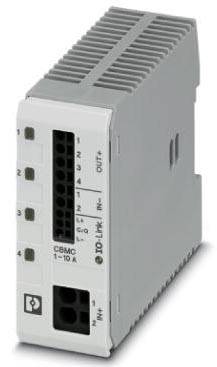

Šedé, obdélníkové elektrické zařízení s několika přípojkami a malými LED indikátory na přední straně.

Ilustrační obrázek

Io-Link modul se čtyřmi zelenými LED indikátory, číselnými značkami a přípoji pro vstupy a výstupy, popis "CBMC".

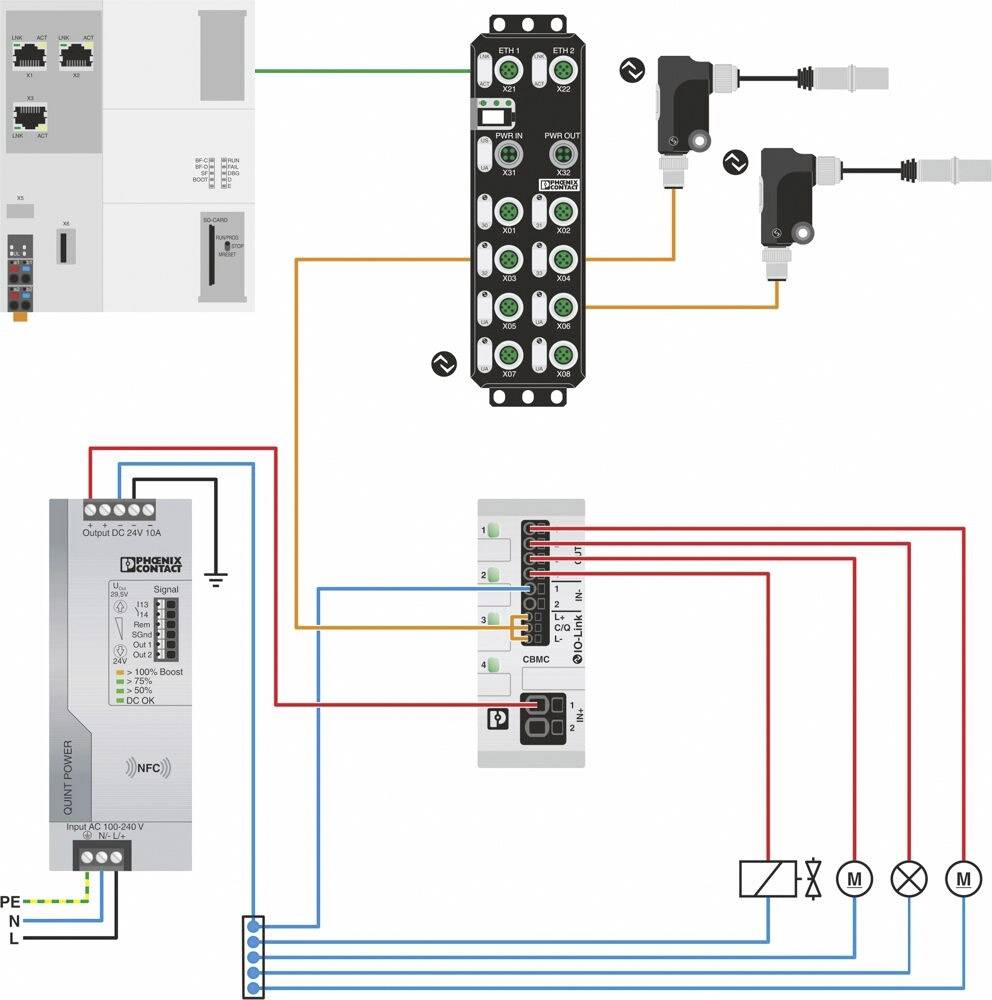

Schéma elektrického řídicího systému s připojenými senzory a moduly. Propojovací linky znázorňují proudové a datové cesty.

Graf ukazuje logaritmické znázornění funkce t(S) vůči X(N) s výraznými stupni při určitých hodnotách.

Technický výkres elektrického zařízení s IO-Link připojením, šířka 36 mm, délka 98 mm, výška 90 mm, s přípojkami a spínači.

Graf zobrazuje proud (I) v ampérech v závislosti na teplotě (T) ve stupních Celsia. Při 30°C je konstantní na hodnotě 40A, od 50°C klesá lineárně až na 20A při 60°C.

1/6

Ilustrační obrázek

Kategorie produktu

jistič

Provedení

Elektronický ochranný spínač spotřebičů

Připojení

pružinové připojení

Barva

světle šedá

Min. teplota

+60 °C

Datasheety: (PDF)

Doručení: Pá 9. 10.

90 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (3 342,98 Kč / kus)

3 342,98 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Hořlavost: podle UL 94 V-0
Aplikace: nosné lišty: 35 mm
Počet pólů: 1
Třída ochrany III
Provedení: lištu modul jednodílná
Typ pojistky: elektronicky
Impulzní rázové napětí: 0,5 kV
Provozní napětí: 18 V DC ... napájení 18 - 30 V DC
Jmenovité napětí: 24 V DC
Jmenovitý proud: max. 40 A DC (V+)
Failsafe prvek: 15 A DC (na výstupní kanál)
Účinnost: 99 %
Klidový proud I0: typ. 33 mA
Ztrátový výkon: typ. 0,8 W (volnoběh)
Doba čekání po vypnutí jednoho kanálu: 5 s (při přetížení / zkrat)
Teplotní derating: 24 A DC (při 60 °C)
Ausloseart: E (elektronicky)
Potřebné předřazené jištění: není nutná, Fail-Safe prvek
Napětí: max. 35 V DC (zatížení obvodu)
Vypínání zatížení obvodu: ≤ 10 ms (při zkratu> 2,0 x V)
Pevný průřez vodiče: 0,2 mm² ... 10 mm²
Průřez vodiče AWG: 24 ... 8
Průřez vodiče - flexibilní m. Dutinka m. Plastové pouzdro: 0,25 mm² ... 4 mm²
Průřez vodiče - flexibilní m. Dutinka bez plastové pouzdro: 0,25 mm² ... 6 mm²

Kategorie produktu: jistič

Provedení: Elektronický ochranný spínač spotřebičů

Připojení: pružinové připojení

Barva: světle šedá

Min. teplota: +60 °C

Max. teplota: -25 °C

: IP20

Délka: 98 mm

Šířka: 36 mm

V: 90 mm

Obsah: 1 ks

Typ: CBMC E4 24DC/1-10A IOL

Rozm.: (d x š x v) 98 x 36 x 90 mm

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2225802 Phoenix Contact 2910411 CBMC E4 24DC/1-10A IOL jistič 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2225802 Phoenix Contact 2910411 CBMC E4 24DC/1-10A IOL jistič 1 ks

Popis

Jednoduchá montáž nastavitelné obvody přes ovládání jedním tlačítkem stovkou tisknutelných LED tlačítko. Transparentností přes zařízení díky rozsáhlé možnosti diagnostiky. Celosvětový přístup k zařízení díky připojení do IO-Link infrastruktury. Komfortní diagnostika díky přesné kategorie chyb a uložení.
