Name: Phoenix Contact 2910128 DC/DC měnič napětí 48 V/DC 48 V/DC 5 A 252 VA Obsah 1 ks
Brand: Phoenix Contact
SKU: 3580291
Availability: BackOrder

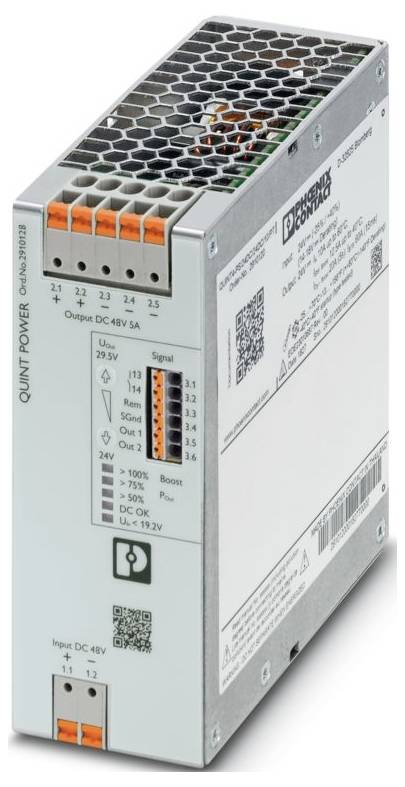

Phoenix Contact 2910128 DC/DC měnič napětí 48 V/DC 48 V/DC 5 A 252 VA Obsah 1 ks-0

Ilustrační obrázek

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Po 9. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (6 701,65 Kč / kus)

6 701,65 Kč

Bez DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

DC/DC měniče

Dodatečné informace:

Technické parametry

Produktová řada: QUINT Power
Typ připojení: Připojení Push In
Šířka: 122 mm
Výška: 130 mm
Hloubka: 53 mm
Okolní podmínky: Okolní podmínky
Ochrana: IP20
Teplota okolí (provoz): -25 °C ... 70 °C (> 60 °C SNIŽOVÁNÍ: 2,5 %/K)
Okolní teplota (skladování/transport): -40 °C... 85 °C
Normy/předpisy: EN 61000-4-10
Způsob montáže: Montáž na DIN lištu
Izolační vlastnosti: Izolační vlastnosti
Kategorie přepětí: Kategorie přepětí
Stupeň znečištění: 2
Vibrace (provoz): 5 Hz 100 Hz rezonanční vyhledávání 2,3 g, 90 min., rezonanční frekvence 2,3 g, 90 min. (Podle DNV GL třídy C)
Délka odizolování: 8 mm
Frekvenční rozsah 50 Hz... 60 Hz
Označení: LR
Třída ochrany: Special se SELV input and output
Frekvence: 300 Hz
Rozsah jmenovitého vstupního napětí: 48 v DC
Rozsah vstupního napětí: 48 v DC, -40 %... +20 %
Široký vstupní rozsah: ne
Napětí max. 60 v DC (60 s)
Proudový náraz: typ. 2,3 A
Odolný proti nárazu pro spínací proud (I2t): < 0,1 A2S
Omezovač proudového nárazu 2,3 A.
Doba přemostění při výpadku sítě: typ. 17 ms (48 v DC)
ODBĚR PROUDU 6,8 A (48 V DC)
Jmenovitý příkon: 252 VA
Doba zapnutí je typická: 300 ms (z REŽIMU SPÁNKU MODE)
Čas zapnutí: < 1 s.
Zajištění vstupu: 20 a (pomalá, interní)
Výběr vhodné pojistky pro ochranu vstupu: 10 a... 16 a (charakteristika B, C, D, k nebo srovnatelná)
Stupeň účinnosti: typ. 95,2 % (48 V DC)
Výstupní charakteristika: U/I Advanced; Smart Smart HICCUP; FUSE MODE
Jmenovité výstupní napětí: 48 V DC
Rozsah nastavení výstupního napětí (USET): 48 v DC... 56 V DC (> 48 V NA KONSTANTNÍ VÝKON)
Jmenovitý výstupní proud (IN): 5 A.
Statický Boost (ISTAT.Boost): 6,25 A.
Dynamické Boost (IDYN.Boost): 10 a (5 s)
Selective Fuse Breaking (ISFB): 30 a (15 ms)
Magnetická pojistka: A1... A6 / B2 / C1... C2/Z1... Z6
Odolnost proti zkratu: Ano
Prázdný: Ano
Výstupní výkon (PN): 240 W
Výstupní výkon (PSTAT. Boost): 300 W.
Výstupní výkon (Dyn. Boost): 480 W (5 s)
Odolnost proti zpětnému proudu: ≤ 60 v DC
Ochrana proti přepětí na výstupu (OVP): ≤ 60 v DC
Zbytkové vlnění: < 50 mVss
Statická odchylka: < 3 % (statická změna zatížení 10 %... 90 %)
Dynamická odchylka: < 3 % (statická regulace zatížení 10 %... 90 %)
Regulační odchylka změny vstupního napětí: < 3 % (změna zatížení staticky 10 %... 90 %)
Doba náběhu: < 100 ms (UOUT (10 %...) (90 %)
Zapojení v sériovém zapojení: Ano
Ztrátový výkon při volnoběhu: Max. < 3 W.
Ztrátový výkon při jmenovité zátěži maximálně: < 13 W.
ZTRÁTOVÝ VÝKON SLEEP MODE: < 2 W.
Možnost paralelního zapojení: Ano, pro redundanci a zvýšení výkonu
Zabezpečení (sekundární): Elektronicky;termomagneticky;teplotně
Vstup: 1 kV (zkušební stupeň 3 - symetrický); 2 kV (zkušební stupeň 3 - nesymetrický)
Poloha: 3.x
Připojení vodiče: Připojení vodiče
tuhý: 0,2 m²... 1 mm²
flexibilní: 0,2 mm²... 1,5 mm²
Flexibilní s plastovým pouzdrem bez plastového krytu: 0,2 mm²... 1,5 mm²
Flexibilní s plastovým pouzdrem o tloušťce 0,2 mm m²... 0,75 mm²
Pevná (AWG): 24... 16
Výstup: 1 kV (zkušební úroveň 3 - symetrický); 2 kV (zkušební úroveň 3 - nesymetrický)
Signál: 2 kV (zkušební stupeň 3 - nesymetrický)
LED signalizace: LED signalizace
Druhy signalizace: LED; bezpotenciálový kontakt signálu; aktivní výstup signálu Out1 (digitální, konfigurovatelný); aktivní výstup signálu Out2 (digitální, analogový, konfigurovatelný); Remote kontakt; signální erde SGnd
Práh signálu: > 100 % (LED dioda se rozsvítí žlutou, výstupní výkon > 240 W)> > ; 75 % (LED> dioda se rozsvítí zeleně, výstupní výkon 180 > W); 50 % (> LED dioda se rozsvítí zeleně, výstupní výkon 120 W); 0,9 x USET (LED dioda se rozsvítí zeleně);< 0,9 x USET (LED dioda bliká zelená);> 0,8 x UINNom (LED vypnuto);< 0,8 x UINNom (LED dioda žlutá)
Vstup signálu Remote (lze konfigurovat): Vstup signálu Remote (lze nastavit)
Označení připojení: 3.4 +
Funkce: Signální zemina
Default: Výstupní napětí
Výstup signálu Out 1 (lze konfigurovat): Výstup signálu Out 1 (lze nastavit)
DIGITÁLNÍ: 24 V DC; 1 A; 30 V AC; 0,5 A
Možnost signálu: Výstupní proud;výstupní výkon;provozní hodiny;včasné varování vysoké teploty;OVP napěťové omezení aktivní;UIN vstupní napětí OK
Výstup signálu Out 2 (lze konfigurovat): Výstup signálu Out 2 (lze nastavit)
Analogový: 4 mA... 20 mA ±5 % (zátěž ≤400 Ω)
Výstup signálu relé 13/14 (konfigurovatelný): Výstup signálu relé 13/14 (konfigurovatelný)
Spínací kontakt (bez potenciálu): Bez potenciálu
Signalerde SGnd: Signalerde SGnd
Referenční potenciál: Pro OUT1, OUT2, REM
Počet fází: 1,00
Izolační napětí vstup/výstup: 4 kV DC (typová zkouška); 2 kV DC (kusová zkouška)
Spínací frekvence: 190,00 kHz... 220,00 kHz (úroveň pomocného měniče); 67,00 kHz ... 135,00 kHz (úroveň hlavního převodníku)
MTBF (IEC 61709, SN 29500): > 1476000 h (25 °C);> 877000 h (40 °C);> 378000 h (60 °C)
Délka života (elektrolytické kondenzátory): Délka životnosti (elektrolytické kondenzátory)
Proud: 5 A
Teplota: 30 °C;
Čas: 50 ms
Přídavný text: Zkušební úroveň 2
Rozměry výrobku: Rozměry výrobku
Rozměry výrobku při alternativní montáži: Rozměry výrobku při alternativní montáži
Montážní rozměr
Instalační vzdálenost vpravo/vlevo (aktivní): 15 mm / 15 mm (≤ 70 °C)
Montážní vzdálenost vpravo/vlevo (pasivní): 0 mm / 0 mm (≤ 70 °C)
Montážní vzdálenost nahoře/dole (aktivní): 50 mm / 50 mm (≤ 70 °C)
Montážní vzdálenost nahoře/dole (pasivní): 50 mm / 50 mm (≤ 70 °C)
Montážní poznámka: Stohovatelné: PN ≥50 %, horizontálně 5 mm, vedle aktivních součástek 15 mm, vertikální 50 mm
Stohovatelný: PN <50 %, horizontální 0 mm, vertikální 40 mm, vertikální 20 mm
Opatřen ochranným lakem: ne
Třída hořlavosti podle UL 94 (pouzdro / svorky): V0
Materiál skříňky: kov
Provedení krytu: Nerezová ocel X6Cr17
Provedení bočních dílů: Hliník
Výška: ≤ 5000 m> (2000 m, snižování výkonu)
Klimatická třída: 3K22 (podle EN 60721-3-3)
Max. úř. věst. Vlhkost vzduchu (provoz): ≤ 95 % (při 25 °C, žádné orosení)
Šok: 18 ms, 30 g, podle směru místnosti (podle IEC 60068-2-27)
Kód teploty: T4 (-25 ... 10 AŽ +70 ° > C | 60 °C, SNIŽOVÁNÍ: 2,5 %/K)
EN 61010-1: II (≤ 5000 m)
EN 62477-1: III (≤ 5000 m)
Standardní označení: Dráhové použití
Bezpečnostní měřicí, řídicí, regulační a laboratorní přístroje: Bezpečnostní měřicí, řídicí, regulační a laboratorní přístroje
Ochranné nízké napětí: Ochranné nízké napětí
Přerušení napájení: Poklesy napětí sítě
UL: UL
CSA: CSA
SIQ: SIQ
Stavba lodí: Stavba lodí
Elektromagnetická kompatibilita: Shoda s EMV směrnicí 2014/30/EU
Nízkonapěťová směrnice: Shoda se směrnicí NSR 2014/35/EU
EMV požadavky na emise: EN 61000-6-3; EN 61000-6-4
EMC požadavky na odolnost: EN 61000-6-1; EN 61000-6-2
EMV požadavky elektrárna: IEC 61850-3; EN 61000-6-5
Emise šířené vedením: Emise šířené vedením
Rušivé vyzařování: Rušení
DNV GL vedení rušivého vysílání: DNV GL vedení rušivého vyzařování
DNV: Třída B
DNV GL GL rušivé záření: DNV GL rušivé záření
Výboj statické elektřiny: Výboj statické elektřiny
Kontaktní výboj: 8 kV (zkušební stupeň 4)
Vybíjení vzduchu: 15 kV (zkušební stupeň 4)
Poznámka: Kritérium B.
Elektromagnetické vysokofrekvenční pole: Elektromagnetické vysokofrekvenční pole
Síla zkušebního pole: 1000 a/m.
Rychlé přechodné jevy (Burst): Rychlé přechody (Burst)
Zatížení nárazem (Surge): Zatížení nárazem (Surge)
Ovlivňování vedením: Ovlivňování vedením
Vstup/výstup/signál: Nesymetrický
Napětí: 1 kV
Magnetické pole s energetickou frekvencí: Magnetické pole s energeticky technickou frekvencí
Poklesy napětí: Poklesy napětí
Pokles napětí: 0 %
Impulsní magnetické pole: Impulsní magnetické pole
Asymetrické rušení šířené vedením: Asymetrické rušení šířené vedením
Úroveň testu 1: 100 kHz
Úroveň 2:1 MHz
Úroveň testu 3: 1,5 kHz 15 kHz (zkušební úroveň 3)
Úroveň testu 4: 15 kHz 150 kHz (zkušební úroveň 3)
Úroveň 5: 16,7 Hz 50 Hz 60 Hz 150 Hz 180 Hz (zkušební úroveň 3)
Úroveň 6: 0 Hz 16,7 Hz 50 Hz 60 Hz (zkušební úroveň 3)
Podíl na stejnosměrné napětí: Střídavé napětí
14 % (un)
Kmitací hřídel: Tlumí kmitací hřídel
Vstup, výstup (zkušební úroveň 1): 100 kHz, 1 MHz (zkušební úroveň 2 - symetrická)
Vstup, výstup (zkušební úroveň 2): 100 kHz, 1 MHz (zkušební úroveň 2 - nesymetrická)
Vstup, výstup (zkušební úroveň 3): 10 MHz (zkušební úroveň 2 - nesymetrický)
Signály (úroveň 1): 100 kHz, 1 MHz (zkušební ostřička 2 - symetrická)
Signály (zkušební úroveň 2): 100 kHz, 1 MHz (zkušební úroveň 2 - nesymetrická)
Harmonické magnetické pole: Tlumené magnetické pole
Kritéria: Kritéria
Kritérium a: Běžné provozní chování v rámci definovaných mezí.
Kritérium B: Dočasné zhoršení provozních podmínek, které přístroj sám opravuje.
Kritérium C: Dočasné zhoršení provozních podmínek, které je zařízení samo opraveno nebo lze obnovit použitím ovládacích prvků.
Okolní teplota (typ testovaný startovacím zdrojem): -40 °C.
Drážní zařízení: Drážní zařízení

Kategorie produktu: DC/DC měnič napětí

Typ: QUINT4-PS/48DC/48DC/5/PT

Jmenovité napětí: 48 V/DC

Výstupní napětí: 48 V/DC

Výstupní proud (max.): 5 A

Výstupní proud (max.) - zaokrouhlený: 5 A

: 252 VA

Připojení: Push-in připojení pružinovou svorkou

Provozní teplota (min.): -25 °C

Provozní teplota (max.): 70 °C

Rozm.: (d x š x v) 125 x 50 x 130 mm

V: 130 mm

Délka: 125 mm

Šířka: 50 mm

Obsah: 1 ks

Hloubka: 125 mm

: IP20

Montážní výška: 130 mm

UKCA: Ano
