Name: Phoenix Contact 2910125 DC/DC měnič napětí 24 V/DC 5 A Počet výstupů:1 x Obsah 1 ks
Brand: Phoenix Contact
SKU: 2141040
Availability: BackOrder

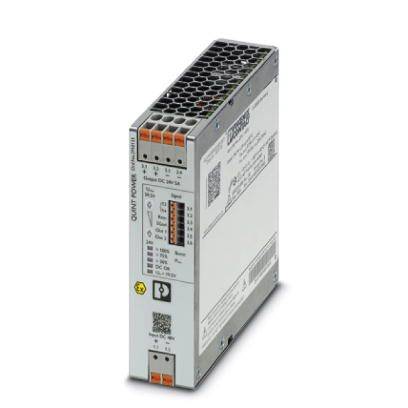

Obdélníkový, stříbřitě šedý spínaný napájecí zdroj od společnosti Phoenix Contact s oranžovými konektory a popisy na přední straně.

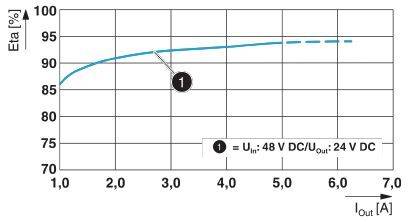

Graf znázorňuje účinnost η [%] DC/DC měniče s napětím 48 V na vstupu a 24 V na výstupu. Účinnost stoupá od 87 % do 95 % se zvyšujícím se proudem [A].

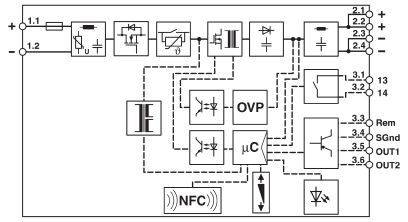

Diagram elektrického schématu: Zobrazuje komponenty jako OVP, mikrokontrolér, symbol NFC a vstupní a výstupní připojení.

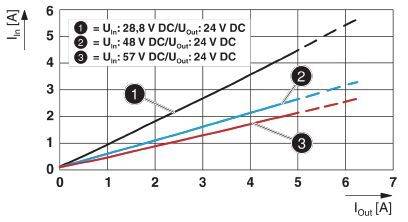

Graf znázorňuje tři lineární grafy, které ukazují vstupní proud I_in [A] v závislosti na výstupním proudu I_out [A] při různém U_in. Křivka 1: U_in=28,8V, křivka 2: U_in=48V, křivka 3: U_in=57V. Všechny mají U_out=24V.

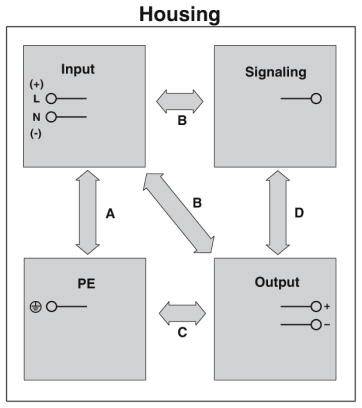

Diagram znázorňuje čtyři hlavní bloky v jednom pouzdře: Input, Signaling, PE a Output. Šipky A až D propojují tyto bloky.

1/5

Ilustrační obrázek

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Po 9. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (7 156,20 Kč / kus)

7 156,20 Kč

Bez DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Napětí: 35 V/DC 60 s
Délka odizolování: 10 mm
Odběr proudu: 3,3 A (48 V/DC)

Jmenovité vstupní napětí: 48 V/DC

Kategorie produktu: DC/DC měnič napětí

Vstupní napětí (min.): 29 V/DC

Výstupní napětí: 24 V/DC

Vstupní napětí: 29 V/DC - 57.5 V/DC

Vstupní napětí (max.): 57.5 V/DC

Výstupní proud (max.): 5 A

Výstupní proud (max.) - zaokrouhlený: 5 A

Typ výstupu (Napájecí zdroje): pevné napětí

Výstupní napětí (max.): 24 V/DC

Počet výstupů: 1 x

Připojení: pružinové připojení

Rozm.: (d x š x v) 125 x 36 x 130 mm

Hmotnost: 0.6 kg

Výstupní napětí (max.): 24 V/DC

Provozní teplota (max.): +70 °C

Pracovní teplota (min.): +60 °C

Provozní teplota (min.): -25 °C

Číslo výrobce: 2910125

Obsah: 1 ks

MTBF: 1000000 h

Vlastnosti napájecích adaptérů: DC/DC měnič

Šířka: 36 mm

V: 130 mm

Délka: 125 mm

: IP20

Max. teplota: +85 °C

Min. teplota: -40 °C

Typ: QUINT4-PS/48DC/24DC/5/PT

Účinnost: 94 %

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Jmenovité vstupní napětí

Počet výstupů

Připojení

Typ výstupu (Napájecí zdroje)

Vstupní napětí (max.)

Vstupní napětí (min.)

Výstupní napětí

Výstupní napětí (max.)

Výstupní proud (max.) - zaokrouhlený

Phoenix Contact 2910125 DC/DC měnič napětí 24 V/DC 5 A Počet výstupů:1 x Obsah 1 ks

Objednací číslo:2141040

Doručení: Po 9. 11.

Conrad Electronic

Tento produkt

48 V/DC

1 x

pružinové připojení

pevné napětí

57.5 V/DC

29 V/DC

24 V/DC

5 A

Min.: 1

Násobky: 1

7 156,20 Kč^*

Phoenix Contact 1046800 DC/DC měnič napětí 24 V/DC 5 A Obsah 1 ks

Objednací číslo:2209025

Doručení: Po 9. 11.

Conrad Electronic

24 V/DC

šroubovací

pevné napětí

32 V/DC

18 V/DC

24 V/DC

5 A

Min.: 1

Násobky: 1

6 095,04 Kč^*

Phoenix Contact 1046803 DC/DC měnič napětí 24 V/DC 10 A Počet výstupů:1 x Obsah 1 ks

Objednací číslo:2209026

Doručení: Po 9. 11.

Conrad Electronic

24 V/DC

1 x

šroubovací

pevné napětí

32 V/AC

18 V/DC

24 V/DC

10 A

Min.: 1

Násobky: 1

4 792,56 Kč^*

Phoenix Contact 2905007 DC/DC měnič napětí 8 A Obsah 1 ks

Objednací číslo:2225620

Doručení: Po 9. 11.

Conrad Electronic

12 V/DC

zasouvací šroubová přípojka

pevné napětí

18 V/DC

9 V/DC

12 V/DC

8 A

Min.: 1

Násobky: 1

8 627,27 Kč^*

Phoenix Contact 2905008 DC/DC měnič napětí 5 A Obsah 1 ks

Objednací číslo:2225621

Doručení: Po 9. 11.

Conrad Electronic

48 V/DC

zasouvací šroubová přípojka

pevné napětí

60 V/DC

30 V/DC

48 V/DC

5 A

Min.: 1

Násobky: 1

7 136,36 Kč^*

Phoenix Contact 2905009 DC/DC měnič napětí 10 A Obsah 1 ks

Objednací číslo:2225622

Doručení: Po 9. 11.

Conrad Electronic

72 V/DC

zasouvací šroubová přípojka

pevné napětí

96 V/DC

42 V/DC

24 V/DC

10 A

Min.: 1

Násobky: 1

6 709,92 Kč^*

Phoenix Contact 2905010 DC/DC měnič napětí 10 A Obsah 1 ks

Objednací číslo:2225623

Doručení: Po 9. 11.

Conrad Electronic

zasouvací šroubová přípojka

pevné napětí

154 V/DC

67.2 V/DC

24 V/DC

10 A

Min.: 1

Násobky: 1

6 709,92 Kč^*

Phoenix Contact 2905011 DC/DC měnič napětí 10 A 240 VA Obsah 1 ks

Objednací číslo:2225624

Doručení: Po 9. 11.

Conrad Electronic

zasouvací šroubová přípojka

pevné napětí

96 V/DC

42 V/DC

24 V/DC

10 A

Min.: 1

Násobky: 1

8 202,48 Kč^*

Phoenix Contact 2905012 DC/DC měnič napětí 24 V 10 A 240 VA Počet výstupů:1 x Obsah 1 ks

Objednací číslo:2225625

Doručení: Po 9. 11.

Conrad Electronic

1 x

zasouvací šroubová přípojka

pevné napětí

154 V/DC

67.2 V/DC

24 V/DC

24 V

10 A

Min.: 1

Násobky: 1

8 202,48 Kč^*

Phoenix Contact 2906300 DC/DC měnič napětí 24 V 2.5 A 60 W Počet výstupů:1 x Obsah 1 ks

Objednací číslo:2225666

Doručení: Po 9. 11.

Conrad Electronic

1 x

šroubovací

pevné napětí

1000 V/DC

300 V/DC

24 V/DC

24 V

2.5 A

Min.: 1

Násobky: 1

4 780,99 Kč^*

Ke stažení

List technických údajů

List technických údajů 2141040 Phoenix Contact 2910125 DC/DC měnič napětí 24 V/DC 5 A Počet výstupů:1 x Obsah 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2141040 Phoenix Contact 2910125 DC/DC měnič napětí 24 V/DC 5 A Počet výstupů:1 x Obsah 1 ks

Popis

Primární spínaný DC/DC měnič, QUINT, montáž na lištu, technologie SFB (Selective Fuse Breaking), push in, vstup: 48 V DC, výstup: 24 V DC / 5 A

Tento text byl přeložen strojově.

Doplňující informace

Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.

Popis

Primární spínaný DC/DC měnič, QUINT, montáž na lištu, technologie SFB (Selective Fuse Breaking), push in, vstup: 48 V DC, výstup: 24 V DC / 5 A
