Ilustrační obrázek

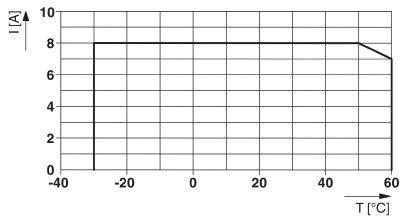

![Graf ukazuje proud I[A] v závislosti na teplotě T[°C]. Konstantních 8A od -40°C do 50°C, následně pokles při 60°C.](https://asset.conrad.com/media10/isa/160267/c1/-/cs/002225787TI04/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
![Graf zobrazuje proudovou intenzitu (I[A]) v závislosti na teplotě (T[°C]). Proud zůstává konstantní na hodnotě 24 A v rozmezí teplot od -20°C do 40°C, poté klesá na 18 A při 60°C.](https://asset.conrad.com/media10/isa/160267/c1/-/cs/002225787TI07/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/9
Ilustrační obrázek

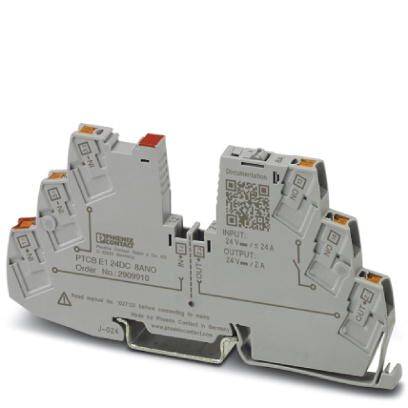

Phoenix Contact 2909910 PTCB E1 24DC/8A NO jistič 1 spínací kontakt 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
jistič
Provedení
Elektronický ochranný spínač spotřebičů
Připojení
pružinové připojení
Typ kontaktu
1 spínací kontakt
Barva
dopravní šedá
Datasheety: (PDF)
Počet
Celková cena (855,37 Kč / kus)
987,60 Kč
-13 %
855,37 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Třída hořlavosti podle UL 94: V-0
- Způsob montáže: Nosná lišta: 35 mm
- Počet pólů: 1
- Třída ochrany III
- Konstrukce: Jednodílný modul nosné lišty
- Typ pojistky: Elektronicky
- Impulzní rázové napětí: 0,5 kV
- Provozní napětí: 18 v DC... napájení 18 - 30 V DC
- Jmenovité napětí 24 v/DC
- Jmenovitý proud: 24 a DC (celkový proud)
- Prvek Fail Safe: 15 a DC
- Účinnost: 99 %
- Klidový proud I0: typ. 12 mA
- Ztrátový výkon: typ. 0,3 W (při volnoběhu)
- Čekací doba po vypnutí kanálu: 5 s (při přetížení / zkratu)
- Teplotní derating: 21 a (celkový proud při 60 °C)
- Typ spouštění: E (elektronicky)
- Potřebná předběžná pojistka: Není nutná, integrovaný prvek Fail Safe
- Dielektrická pevnost: Max. 35 v DC (zátěžový obvod)
- Případ napětí 0,13 v (při 8 a)

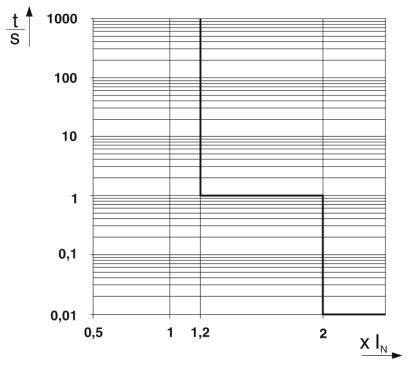

- Doba vypnutí: ≤ 10 ms (při zkratu> 2,0 x IN)
- Tuhý průřez vodiče: 0,2 mm²... 4 mm²
- Průřez vodiče AWG: 24... 14
- Flexibilní průřez kabelu Dutinka Plastové pouzdro: 0,2 mm² 2,5 mm²
- Flexibilní průřez kabelu Dutinka bez plastové objímky: 0,2 mm²... 2,5 mm²
- PROVOZNÍ NAPĚTÍ DC: 0 V DC... napájení 18 - 30 V DC
- Provozní proud DC 100 mA DC
- Kategorie produktu
jistič
- Provedení
Elektronický ochranný spínač spotřebičů
- Připojení
pružinové připojení
- Typ kontaktu
1 spínací kontakt
- Barva
dopravní šedá
- Min. teplota
+60 °C
- Max. teplota
-30 °C
IP20
- Délka
55.6 mm
- Šířka
6.2 mm
- V
105.8 mm
- Obsah
1 ks
- Typ
PTCB E1 24DC/8A NO
- Rozm.
(d x š x v) 55.6 x 6.2 x 105.8 mm
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2225787 Phoenix Contact 2909910 PTCB E1 24DC/8A NO jistič 1 spínací kontakt 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2225787 Phoenix Contact 2909910 PTCB E1 24DC/8A NO jistič 1 spínací kontakt 1 ks
Popis
Jednoduché budování, přemostitelné k programu řadové svorkovnice CLIPLINE kompatibilní. Individuálně sestavte pro vhodnou ochranu, přesně podle vašich požadavků.
