Phoenix Contact 2909903 PTCB E1 24DC/2A NO jistič 1 spínací kontakt 1 ks

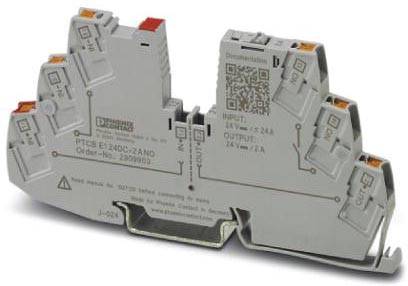

Šedá, modulárně konstruovaná elektrická komponenta s několika přípojkami a vytištěnými technickými specifikacemi.

Ilustrační obrázek

Elektronické zařízení s několika vstupy, ke kterým jsou připojeny barevné kabely, před neutrálním pozadím.

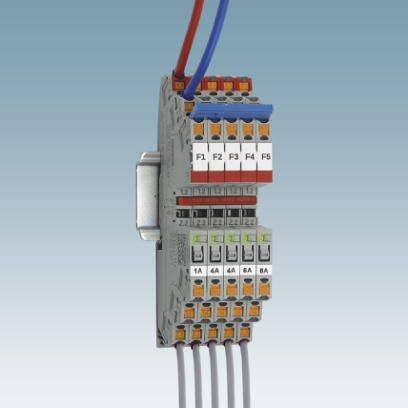

Vícepólová svorka s vícebarevnými kabely, označenými spínači 'F1' až 'F6' a pojistkami. Propojuje elektrické okruhy v elektronických zařízeních.

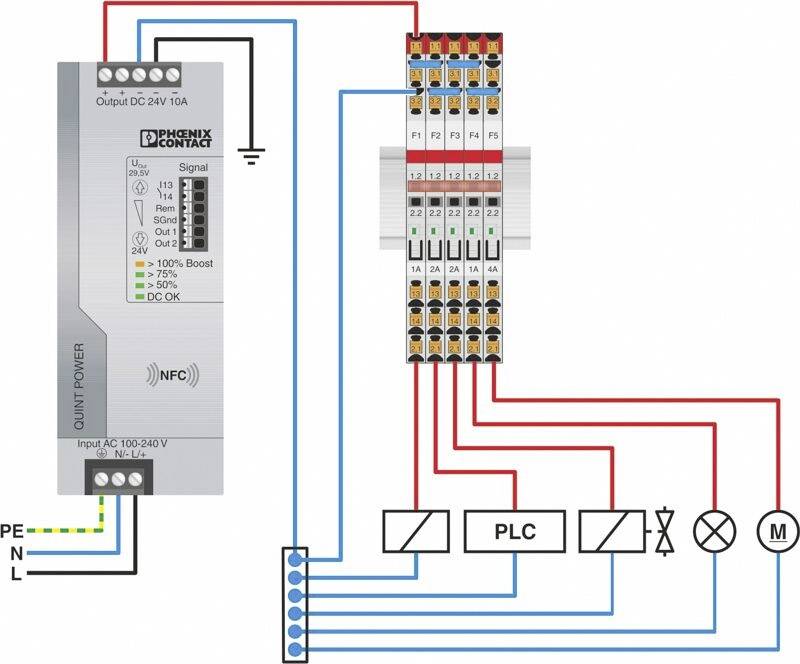

Diagram elektrického schématu s napájecím zdrojem a PLC. Popisky znázorňují připojení a proudové hodnoty.

Vertikální řada elektrických pojistek označená štítky '1.1', '1.2', '2.1', '2.2' a 'F1'; zelená LED svítí.

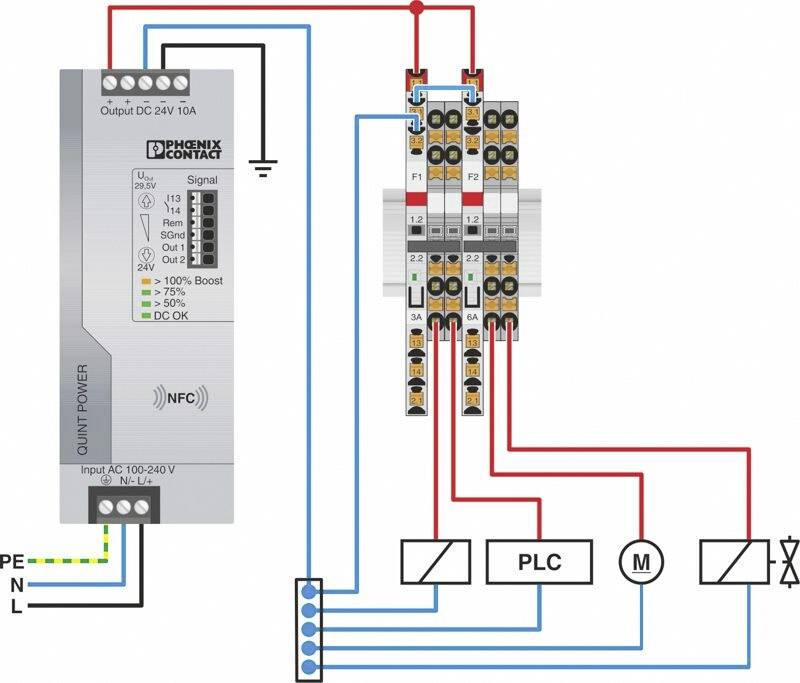

Schéma zapojení pro elektrický systém s napájecím zdrojem, ochranným spínačem a řízením. Zobrazuje kabeláž a propojení s PLC a motorem.

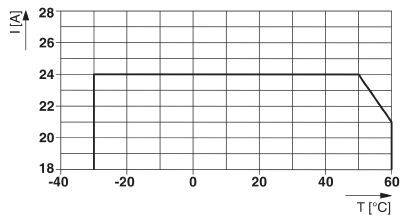

Graf zobrazuje proud (I v ampérech) v závislosti na teplotě (T ve stupních Celsia); od -40°C do 25°C konstantní na 24 A, prudce klesá při 60°C.

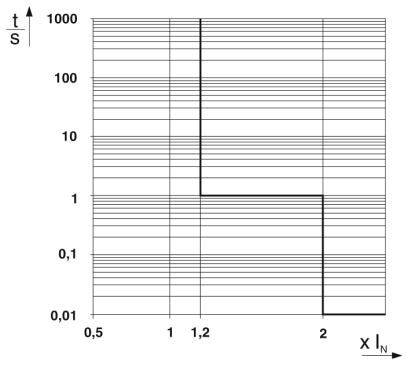

Graf zobrazuje dvouosý souřadnicový systém s logaritmickými stupnicemi. 't/S' je na ose y, 'X/N' na ose x. Linie tvoří schodovitý tvar.

Technický výkres elektrické připojovací svorky s rozměry: šířka 105,8 mm, výška 55,6 mm, hloubka 6,2 mm.

1/9

Ilustrační obrázek

Kategorie produktu

jistič

Provedení

Elektronický ochranný spínač spotřebičů

Připojení

pružinové připojení

Typ kontaktu

1 spínací kontakt

Barva

dopravní šedá

Datasheety: (PDF)

Doručení: Po 12. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (805,79 Kč / kus)

805,79 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Hořlavost: podle UL 94 V-0
Aplikace: nosné lišty: 35 mm
Počet pólů: 1
Třída ochrany III
Provedení: lištu modul jednodílná
Typ pojistky: elektronicky
Impulzní rázové napětí: 0,5 kV
Provozní napětí: 18 V DC ... napájení 18 - 30 V DC
Jmenovité napětí: 24 V DC
Jmenovitý proud IN: 24 A DC (celkový proud vstup)
Failsafe prvek: 4 A DC
Účinnost: 99 %
Klidový proud I0: typ. 12 mA
Ztrátový výkon: typ. 0,3 W (volnoběh)
Doba čekání po vypnutí jednoho kanálu: 5 s (při přetížení / zkrat)
Teplotní derating: 21 A (celkový proud při 60 °C)
Ausloseart: E (elektronicky)
Potřebné předřazené jištění: není nutná, Fail-Safe prvek
Napětí: max. 35 V DC (zatížení obvodu)
Napětí: 0,06 V (při 2 A)
Vypínání zatížení obvodu: ≤ 10 ms (při zkratu> 2,0 x V)
Pevný průřez vodiče: 0,2 mm² ... 4 mm²
Průřez vodiče AWG: 24 ... 14
Průřez vodiče - flexibilní m. Dutinka m. Plastové pouzdro: 0,2 mm² ... 2,5 mm²
Průřez vodiče - flexibilní m. Dutinka bez plastové pouzdro: 0,2 mm² ... 2,5 mm²
Provozní napětí DC: 0 V DC ... napájení 18 - 30 V DC
Provozní proud DC: 100 mA DC

Kategorie produktu: jistič

Provedení: Elektronický ochranný spínač spotřebičů

Připojení: pružinové připojení

Typ kontaktu: 1 spínací kontakt

Barva: dopravní šedá

Min. teplota: +60 °C

Max. teplota: -30 °C

: IP20

Délka: 55.6 mm

Šířka: 6.2 mm

V: 105.8 mm

Obsah: 1 ks

Typ: PTCB E1 24DC/2A NO

Rozm.: (d x š x v) 55.6 x 6.2 x 105.8 mm

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2225782 Phoenix Contact 2909903 PTCB E1 24DC/2A NO jistič 1 spínací kontakt 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2225782 Phoenix Contact 2909903 PTCB E1 24DC/2A NO jistič 1 spínací kontakt 1 ks

Popis

Aplikace snadno, protože přemostitelné pro řadové svorky program CLIPLINE complete. Individuálně sestavený vhodné pro ochranu, přesně podle vašich požadavků.
