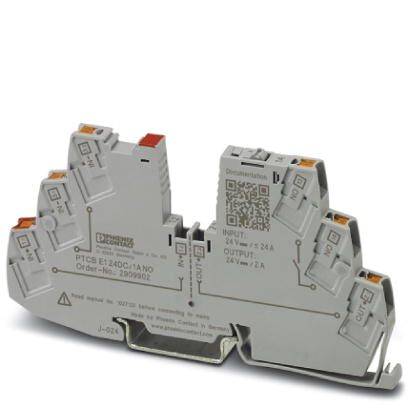

Phoenix Contact 2909902 PTCB E1 24DC/1A NO jistič 1 spínací kontakt 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
jistič
Provedení
Elektronický ochranný spínač spotřebičů
Připojení
pružinové připojení
Typ kontaktu
1 spínací kontakt
Barva
dopravní šedá
Datasheety: (PDF)
Počet
Celková cena (805,79 Kč / kus)
805,79 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Hořlavost: podle UL 94 V-0
- Aplikace: nosné lišty: 35 mm
- Počet pólů: 1
- Třída ochrany III
- Provedení: lištu modul jednodílná
- Typ pojistky: elektronicky
- Impulzní rázové napětí: 0,5 kV
- Provozní napětí: 18 V DC ... napájení 18 - 30 V DC
- Jmenovité napětí: 24 V DC
- Jmenovitý proud IN: 24 A DC (celkový proud vstup)
- Failsafe prvek: 4 A DC
- Účinnost: 99 %
- Klidový proud I0: typ. 12 mA
- Ztrátový výkon: typ. 0,3 W (volnoběh)
- Doba čekání po vypnutí jednoho kanálu: 5 s (při přetížení / zkrat)
- Teplotní derating: 21 A (celkový proud při 60 °C)
- Ausloseart: E (elektronicky)
- Potřebné předřazené jištění: není nutná, Fail-Safe prvek
- Napětí: max. 35 V DC (zatížení obvodu)
- Napětí: 0,06 V (při 2 A)

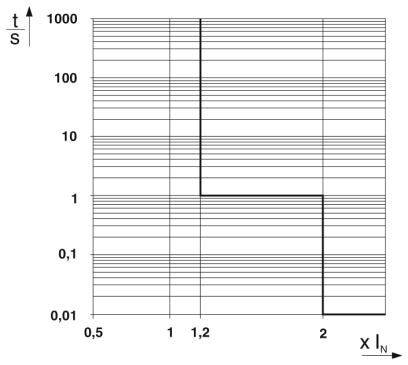

- Vypínání zatížení obvodu: ≤ 10 ms (při zkratu> 2,0 x V)
- Pevný průřez vodiče: 0,2 mm² ... 4 mm²
- Průřez vodiče AWG: 24 ... 14
- Průřez vodiče - flexibilní m. Dutinka m. Plastové pouzdro: 0,2 mm² ... 2,5 mm²
- Průřez vodiče - flexibilní m. Dutinka bez plastové pouzdro: 0,2 mm² ... 2,5 mm²
- Provozní napětí DC: 0 V DC ... napájení 18 - 30 V DC
- Provozní proud DC: 100 mA DC
- Kategorie produktu
jistič
- Provedení
Elektronický ochranný spínač spotřebičů
- Připojení
pružinové připojení
- Typ kontaktu
1 spínací kontakt
- Barva
dopravní šedá
- Min. teplota
+60 °C
- Max. teplota
-30 °C
IP20

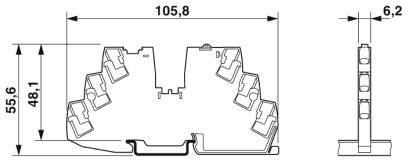

- Délka
55.6 mm
- Šířka
6.2 mm
- V
105.8 mm
- Obsah
1 ks
- Typ
PTCB E1 24DC/1A NO
- Rozm.
(d x š x v) 55.6 x 6.2 x 105.8 mm
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2225781 Phoenix Contact 2909902 PTCB E1 24DC/1A NO jistič 1 spínací kontakt 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2225781 Phoenix Contact 2909902 PTCB E1 24DC/1A NO jistič 1 spínací kontakt 1 ks
Popis
Aplikace snadno, protože přemostitelné pro řadové svorky program CLIPLINE complete. Individuálně sestavený vhodné pro ochranu, přesně podle vašich požadavků.
