Phoenix Contact 2909575 síťový zdroj na DIN lištu 24 V 1.3 A 30 W Obsah 1 ks

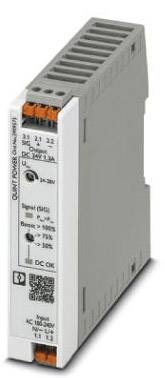

Šedý, obdélníkový elektrický modul s detaily napětí a signálů na přední straně, používaný pro regulaci elektrického proudu v průmyslových aplikacích.

Ilustrační obrázek

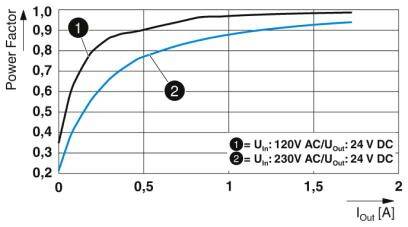

Graf ukazuje výkonový faktor v závislosti na výstupním proudu. Dva průběhy, 120V AC a 230V AC, vykazují nárůst až téměř k hodnotě 1 při 2A.

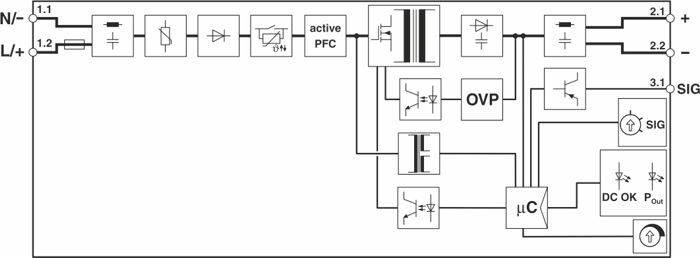

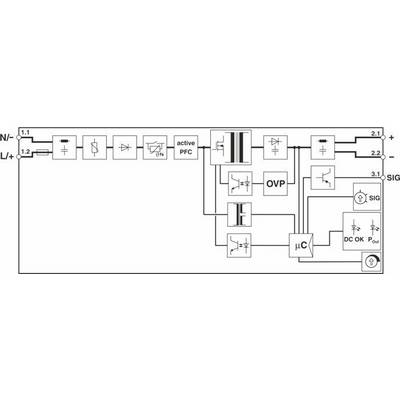

Schéma elektronického zařízení s komponenty jako usměrňovač, aktivní korekce účiníku (PFC), ochrana proti přepětí (OVP) a mikroprocesor. Připojení k DC OK a SIG.

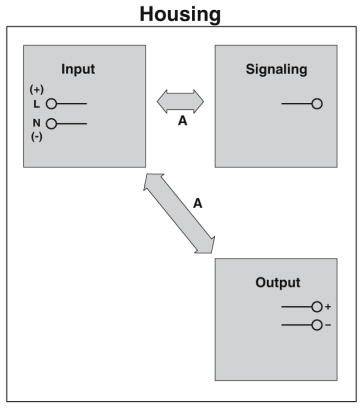

Diagram ukazuje obvody: Vstup, Signalizace, Výstup v pouzdře. Vstup: '+' 'L', 'N', '-'. Výstup: 'O' '+' '-'. Šipky ukazují A od vstupu k signalizaci a výstupu.

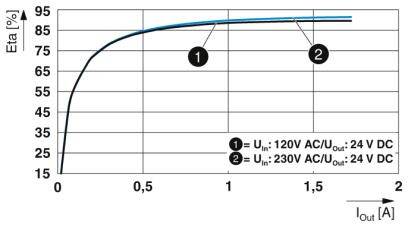

Graf ukazuje křivku účinnosti napájecího zdroje při různých vstupních a výstupních napětích. Účinnost roste s vyšším proudem.

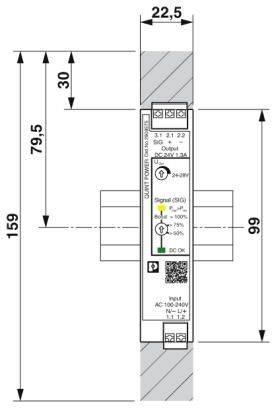

Obrázek zařízení pro montáž na DIN lištu s rozměry 159 mm x 22,5 mm. Obsahuje konektory pro signál, stejnosměrný proud a střídavý vstup.

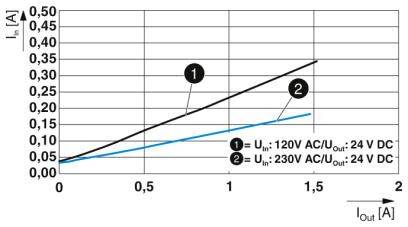

Graf zobrazuje proud In [A] proti Iout [A]: 1) 120V AC/24V DC (stoupající křivka), 2) 230V AC/24V DC (strmější křivka).

1/7

Ilustrační obrázek

Datasheety: (PDF)

Doručení: St 14. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 450,41 Kč / kus)

1 450,41 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Napětí: 300 V/AC 30 s
Délka odizolování: 10 mm
Odběr proudu: 0,46 A (100 V/AC), 0,37 A (120 V/AC), 0,2 A (230 V/AC), 0,2 A (240 V/AC)
Jmenovitý příkon: 37 VA

Provedení: Montáž na DIN lištu

Jmenovité vstupní napětí: 100 - 240 V/AC

Kategorie produktu: síťový zdroj na DIN lištu

Vstupní napětí (min.): 100 V/AC

Výstupní napětí: 24 V/DC

Vstupní napětí: 100 V/AC až 240 V/AC

Vstupní napětí (max.): 240 V/AC

Výstupní proud (max.): 1.3 A

Výstupní proud (max.) - zaokrouhlený: 1.3 A

: 30 W

Typ výstupu (Napájecí zdroje): nastavitelný

Fáze: 1

Výstupní napětí (max.): 24 V

Připojení: pružinové připojení

Rozm.: (d x š x v) 90 x 22.5 x 106 mm

Hmotnost: 0.188 kg

Výstupní napětí (max.): 24 V/DC

Výstupní napětí (min.): 24 V

Provozní teplota (max.): +70 °C

Pracovní teplota (min.): +60 °C

Provozní teplota (min.): -25 °C

Číslo výrobce: 2909575

Obsah: 1 ks

MTBF: 1904000 h

Vlastnosti napájecích adaptérů: stabilizováno

Šířka: 22.5 mm

V: 106 mm

Délka: 90 mm

: IP20

Max. teplota: +85 °C

Min. teplota: -40 °C

Typ: QUINT4-PS/1AC/24DC/1.3/PT

Účinnost: 90.7 %

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Výkon

Připojení

Vstupní napětí (max.)

Výstupní napětí (max.)

Výstupní napětí

Typ výstupu (Napájecí zdroje)

Jmenovité vstupní napětí

Výstupní proud (max.) - zaokrouhlený

Vstupní napětí (min.)

Phoenix Contact 2904605 síťový zdroj na DIN lištu 12 V/DC 2.5 A 30 W Počet výstupů:1 x Obsah 1 ks

Objednací číslo:2140951

30 W

pružinové připojení

240 V/AC

12 V/DC

nastavitelný

100 - 240 V/AC

2.5 A

100 V/AC

Phoenix Contact 2904598 síťový zdroj na DIN lištu 24 V 2.5 A 60 W Obsah 1 ks

Objednací číslo:2140988

60 W

šroubovací

240 V/AC

24 V

24 V/DC

nastavitelný

100-240 V/AC

2.5 A

100 V/AC

Phoenix Contact 2902995 síťový zdroj na DIN lištu Spotřeba (Stand-By) 0.3 W 48 V 1.25 A 60 W Obsah 1 ks

Objednací číslo:2140996

60 W

šroubovací

264 V/AC

48 V

48 V/DC

pevné napětí

100-240 V/AC

1.25 A

85 V/AC

Phoenix Contact 2904371 síťový zdroj na DIN lištu Spotřeba (Stand-By) 0.3 W 24 V 3.75 A 90 W Obsah 1 ks

Objednací číslo:2141009

90 W

šroubovací

575 V/AC

24 V

24 V/DC

pevné napětí

400 - 500 V/AC

3.75 A

264 V/AC

Phoenix Contact 2904608 síťový zdroj na DIN lištu 12 V 15 A 180 W Obsah 1 ks

Objednací číslo:2141010

180 W

šroubovací

240 V/AC

12 V

12 V/DC

nastavitelný

100-240 V/AC

15 A

100 V/AC

Phoenix Contact 2904610 síťový zdroj na DIN lištu 5 A 240 W Obsah 1 ks

Objednací číslo:2141011

240 W

šroubovací

240 V/AC

48 V/DC

nastavitelný

100-240 V/AC

5 A

100 V/AC

Phoenix Contact 2904597 síťový zdroj na DIN lištu 24 V 1.3 A 30 W Obsah 1 ks

Objednací číslo:2141025

30 W

šroubovací

240 V/AC

24 V

24 V/DC

nastavitelný

100-240 V/AC

1.3 A

100 V/AC

Phoenix Contact 2904607 síťový zdroj na DIN lištu 12 V/DC 7.5 A 90 W Počet výstupů:1 x Obsah 1 ks

Objednací číslo:2141026

90 W

pružinové připojení

240 V/AC

12 V/DC

nastavitelný

AC 100 V - 240 V; DC 140 V - 300 V

7.5 A

100 V/AC

Phoenix Contact 2903159 síťový zdroj na DIN lištu 5 A 240 W Obsah 1 ks

Objednací číslo:2141033

240 W

pružinové připojení

240 V/AC

48 V/DC

nastavitelný

100-240 V/AC

5 A

100 V/AC

Phoenix Contact 2904599 síťový zdroj na DIN lištu 24 V 3.8 A 90 W Obsah 1 ks

Objednací číslo:2141035

90 W

šroubovací

240 V/AC

24 V

24 V/DC

nastavitelný

100-240 V/AC

3.8 A

100 V/AC

Ke stažení

List technických údajů

List technických údajů 2140967 Phoenix Contact 2909575 síťový zdroj na DIN lištu 24 V 1.3 A 30 W Obsah 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2140967 Phoenix Contact 2909575 síťový zdroj na DIN lištu 24 V 1.3 A 30 W Obsah 1 ks

Popis

Start těžkých zátěží díky dynamický boost. - Preventivní funkce kontroly hlásí nesrovnalosti dříve, než se objeví závada. Úspora místa v rozvaděči díky úzký a plochý tvar.

Tento text byl přeložen strojově.
