Phoenix Contact 2906857 TTC-6-MOV-C-60DC-PT-I zařízení s přepěťovou ochranou 2 kA 1 ks

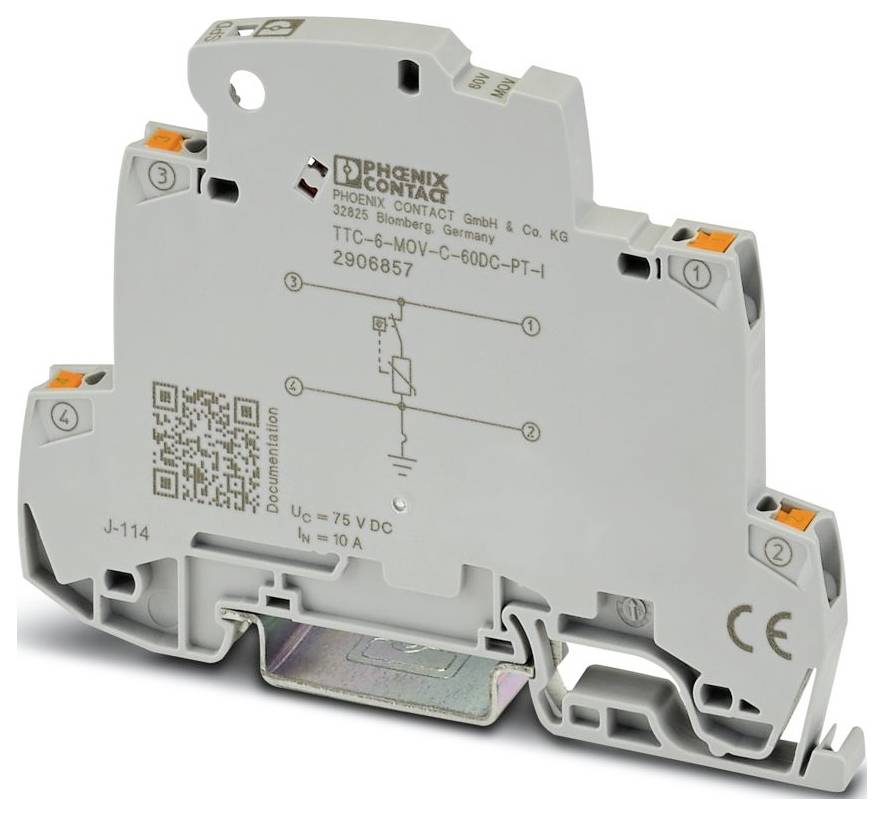

Kompaktní zařízení ochrany proti přepětí Phoenix Contact s modelem „TTC-6-MOV-C-600-PT-I", hodnoceno na 75V DC, zobrazující body připojení.

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Pá 16. 10.

38 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (384,30 Kč / kus)

384,30 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Skupina produktů: Kompatibilní s TERMITRAB
IEC ZKUŠEBNÍ TŘÍDA: C1; C2; C3
Konstrukce: Jednodílný modul nosné lišty
Hlášení s přepěťovou ochranou vadná: Optická
JMENOVITÉ NAPĚTÍ UN: 60 V DC
Typ připojení: Připojení Push In
Flexibilní průřez vodiče: 0,2 mm² 2,5 mm²
Tuhý průřez vodiče: 0,2 mm²... 4 mm²
Průřez vodiče AWG: 24... 12
Šířka: 6,2 mm
Výška: 92 mm
Hloubka: 69,5 mm (vč. Nosné lišty 7,5 mm)
Barva: Šedá (RAL 7042)
Třída hořlavosti podle UL 94: V-0
Materiál pouzdra: PBT
Mechanické údaje: Mechanické údaje
Otevřená boční stěna: Ano
Směr působení: Ground Line-Earth
Maximální trvalé napětí UC: 75 v DC; 53 v AC
Jmenovitý proud 10 a (60 °C)
Provozní proud IC u UC: ≤ 100 µA
Proud ochranného vodiče IPE: ≤ 100 µA
Ochranná hladina Up (žíla země): ≤ 200 v (C1 - 600 a);≤ 270 v (C2 - 4 kV);≤ 190 v (C3 - 25 a);≤ 200 v (C3 - 35 a)
Kapacita (žíla): 5 nF
Odpor na každé cestě: ≤ 100 mΩ
Odolnost proti nárazu (žíla): C1 - 600 a; C2 - 2 kA; C3 - 35 A.
Okolní podmínky: Okolní podmínky
Stupeň krytí: IP20 (s koncovým krytem)
Teplota okolí (provoz): -40 °C ... 85 °C
Okolní teplota (skladování/transport): -40 °C... 85 °C
Nadmořská výška: ≤ 4000 m (amsl)
Normy/předpisy: EN 61643-21
Poznámka: 2001 + A1:2009 + A2:2013
Způsob montáže: Nosná lišta: 35 mm
Izolační vlastnosti: Izolační vlastnosti
Kategorie přepětí: III
Stupeň znečištění: 2
Z izolační hmoty: PBT
Přípustná vlhkost vzduchu (provoz): 5 %... 95 %
Jmenovitý svodový proud v (8/20) µs (žíla): 2 kA
Doba odezvy TA (žíla): ≤ 25 ns
Vstupní útlum AE, asym.: typ. 0,3 dB (≤ 200 kHz / 150 Ω)
EN 61643-21: EN 61643-21
Mezní frekvence fg (3 dB), asym. (PE) v 150 Ω systému: typ. 650 kHz

Kategorie produktu: zařízení s přepěťovou ochranou

Únikový proud: 2 kA

Provedení: Jednodílný modul nosné lišty

: IP20

Číslo výrobce: 2906857

Rozm.: (š x v x h) 6.2 x 92 x 69.5 mm

Šířka: 6.2 mm

V: 92 mm

Hloubka: 69.5 mm

Obsah: 1 ks

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3579959 Phoenix Contact 2906857 TTC-6-MOV-C-60DC-PT-I zařízení s přepěťovou ochranou 2 kA 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3579959 Phoenix Contact 2906857 TTC-6-MOV-C-60DC-PT-I zařízení s přepěťovou ochranou 2 kA 1 ks

Popis

Ochrana proti přepětí s integrovaným ukazatelem stavu pro signálovou žíla se uzemněným referenčním potenciálem. V bezpečnostních kruzích až sil 3.
