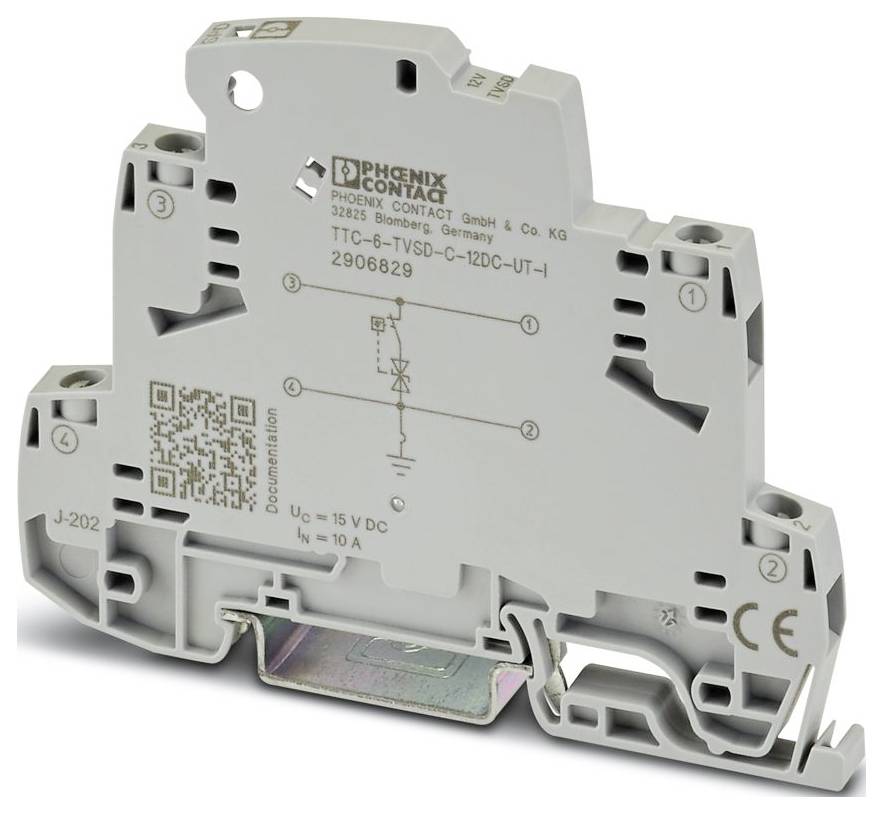

Phoenix Contact 2906829 TTC-6-TVSD-C-12DC-UT-I zařízení s přepěťovou ochranou 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (309,92 Kč / kus)
309,92 Kč
Bez DPH.
Už jen 6 Ks skladem!
Technické parametry
- Skupina produktů: Kompatibilní s TERMITRAB
- IEC TŘÍDA: C1; C3
- Konstrukce: Jednodílný modul nosné lišty
- Hlášení s přepěťovou ochranou vadná: Optická
- JMENOVITÉ NAPĚTÍ UN: 12 V DC
- Typ připojení: Šroubové připojení
- Závit šroubu: M3
- Utahovací moment: 0,5 Nm 0,6 Nm
- Flexibilní průřez vodiče: 0,2 mm² 2,5 mm²
- Tuhý průřez vodiče: 0,2 mm²... 4 mm²
- Průřez vodiče AWG: 24... 12
- Šířka: 6,2 mm
- Výška: 92 mm
- Hloubka: 69,5 mm (vč. Nosné lišty 7,5 mm)
- Barva: Šedá (RAL 7042)
- Třída hořlavosti podle UL 94: V-0
- Materiál pouzdra: PBT
- Mechanické údaje: Mechanické údaje
- Otevřená boční stěna: Ano
- Směr působení: Ground Line-Earth
- Maximální trvalé napětí UC: 15 v DC; 10 v AC
- Jmenovitý proud 10 a (60 °C)
- Provozní proud IC u UC: ≤ 5 µA
- Ochranná hladina Up (žíla země): ≤ 25 v (C1 - 0,6 kV / 300 a);≤ 22 v (C3 - 25 a);≤ 25 v (C3 - 60 a)
- Kapacita (žíla): 2 nF
- Odpor na každé cestě: ≤ 100 mΩ
- Odolnost proti nárazu (žíla): C1 - 0,6 kV / 300 a; C3 - 60 A.
- Okolní podmínky: Okolní podmínky
- Stupeň krytí: IP20 (s koncovým krytem)
- Teplota okolí (provoz): -40 °C ... 85 °C
- Okolní teplota (skladování/transport): -40 °C... 85 °C
- Nadmořská výška: ≤ 4000 m (amsl)
- Normy/předpisy: EN 61643-21
- Poznámka: 2001 + A1:2009 + A2:2013
- Způsob montáže: Nosná lišta: 35 mm
- Izolační vlastnosti: Izolační vlastnosti
- Kategorie přepětí: III
- Stupeň znečištění: 2
- Z izolační hmoty: PBT
- Přípustná vlhkost vzduchu (provoz): 5 %... 95 %
- Jmenovitý svodový proud v (8/20) µs (žíla): 300 A.
- Doba odezvy TA (žíla): ≤ 1 ns
- Vstupní útlum AE, asym.: typ. 0,3 dB (≤ 340 kHz/150 Ω)
- EN 61643-21: EN 61643-21
- Mezní frekvence fg (3 dB), asym. (PE) v 150 Ω systému: typ. 1,1 MHz
- Kategorie produktu
zařízení s přepěťovou ochranou
- Provedení
Jednodílný modul nosné lišty
IP20
- Číslo výrobce
2906829
- Rozm.
(š x v x h) 6.2 x 92 x 69.5 mm
- Šířka
6.2 mm
- V
92 mm
- Hloubka
69.5 mm
- Obsah
1 ks
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3579900 Phoenix Contact 2906829 TTC-6-TVSD-C-12DC-UT-I zařízení s přepěťovou ochranou 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3579900 Phoenix Contact 2906829 TTC-6-TVSD-C-12DC-UT-I zařízení s přepěťovou ochranou 1 ks
Popis
Jemná přepěťová ochrana s integrovaným ukazatelem stavu pro signálovou žíla se uzemněným referenčním potenciálem. V bezpečnostních kruzích až sil 3.
