Name: Phoenix Contact 2904627 napájení Spotřeba (Stand-By) 1 W 48 V/DC 20 A 1217 VA Počet výstupů:1 x Obsah 1 ks
Brand: Phoenix Contact
SKU: 3579825
Availability: BackOrder

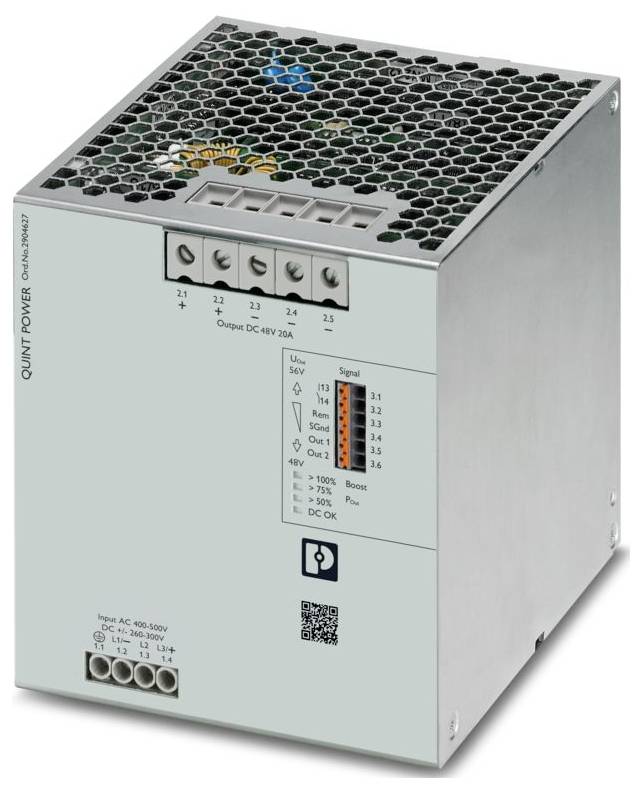

Jednotka zdroje napájení se značenými připojeními pro vstup a výstup, různými porty a indikátory stavu na kovové skříni.

Ilustrační obrázek

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Po 9. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (11 169,42 Kč / kus)

11 169,42 Kč

Bez DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Produktová řada: QUINT Power
Typ připojení: Připojení Push In
Šířka: 120 mm
Výška: 130 mm
Hloubka: 125 mm
Okolní podmínky: Okolní podmínky
Ochrana: IP20
Teplota okolí (provoz): -25 °C ... 70 °C (> 60 °C SNIŽOVÁNÍ: 2,5 %/K)
Okolní teplota (skladování/transport): -40 °C... 85 °C
Normy/předpisy: EN 61000-4-10
Způsob montáže: Montáž na DIN lištu
Izolační vlastnosti: Izolační vlastnosti
Kategorie přepětí: Kategorie přepětí
Stupeň znečištění: 2
Vibrace (provoz): 5 Hz 100 Hz rezonanční vyhledávání 0,7 g, 90 min., rezonanční frekvence 0,7 g, 90 min. (Podle DNV GL třída a)
5 Hz ... 100 Hz rezonanční vyhledávání 2,3 g, 90 min., rezonanční frekvence 2,3 g, 90 min. (Podle DNV GL třídy C) namontovaný s UWA 130 - 2901664
Délka odizolování: 10 mm
Průřez kabelu flexibilní minimálně: 0,5 mm²
Flexibilní průřez vodiče: Max. 1,5 mm²
Průřez vodiče minimální: 0,5 mm²
Pevný průřez kabelu max. 1 mm²
Montážní poloha: Vodorovná nosná lišta NS 35, EN 60715
Utahovací moment min. 1,2 Nm
Frekvenční rozsah 50 Hz... 60 Hz
Třída ochrany: I
Frekvence: 50 Hz
Rozsah jmenovitého vstupního napětí: ± 260 v DC... 300 V DC
Rozsah vstupního napětí: ± 260 v DC... 300 V DC -13 % ... 30 AŽ +30 %; 520 V DC... 600 V DC -13 % ... +30 % (mid-point earthed)
Proudový náraz: typ. 1,5 a (při 25 °C)
Odolný proti nárazu pro spínací proud (I2t): < 0,06 A2S
Omezení zapínacího proudu: 2 a (po 1 ms)
Doba přemostění při výpadku sítě: typ. 26 ms (3x 400 v AC); typ. 26 ms (3x 480 v /AC)
PŘÍKON PROUDU: 2,2 A (±260 V DC); 1,9 A (±300 V DC)
Jmenovitý příkon: 1217 VA
Doba zapnutí je typická: 300 ms (z REŽIMU SPÁNKU MODE)
Čas zapnutí: < 1 s.
Výběr vhodné pojistky pro ochranu vstupu: 1x 6 a (10 x 38 mm, 30 kA L/R = 2 ms)
Stupeň účinnosti: typ. 95,9 % (400 v AC); typ. 96,2 % (480 V AC)
Jmenovité výstupní napětí: 48 V DC
Rozsah nastavení výstupního napětí (USET): 48 v DC... 56 v DC (konstantní výkon)
Jmenovitý výstupní proud (IN): 20 A.
Statický Boost (ISTAT.Boost): 22,5 A.
Dynamické Boost (IDYN.Boost): 30 a (5 s)
Selective Fuse Breaking (ISFB): 105 a (15 ms)
MAGNETICKÉ SPOUŠTĚNÍ POJISTEK: A1... A20 / B2... B10 / C1... C6 / Z1... Z16
Odolnost proti zkratu: Ano
Prázdný: Ano
Odolnost proti zpětnému proudu: ≤ 60 v DC
Ochrana proti přepětí na výstupu (OVP): ≤ 60 v DC
Zbytkové vlnění: < 50 mVss (při jmenovitých hodnotách)
Doba náběhu: < 1 s (Uout = 10 % ... 90 %)
Zapojení v sériovém zapojení: Ano
Ztrátový výkon při volnoběhu: Max. < 6 W < (400 v AC); 6 W (480 v AC)
Ztrátový výkon maximální jmenovité zatížení: < 41 W (400 v AC);< 41 W (480 v AC)
ZTRÁTOVÝ VÝKON SLEEP MODE < 1 W (400 V AC);< 1 W (480 V AC)
Možnost paralelního zapojení: Ano, pro redundanci a zvýšení výkonu
Zabezpečení (sekundární): Elektronicky;termomagneticky;teplotně
Vstup: 2 kV (zkušební stupeň 4 - symetrický); 4 kV (zkušební stupeň 4 - nesymetrický)
Výstup: 1 kV (zkušební úroveň 3 - symetrický); 2 kV (zkušební úroveň 3 - nesymetrický)
Signál: 4 kV (zkušební stupeň 2 - nesymetrický)
Default: Uzavřen (Uout > 0,9 uset)
DIGITÁLNÍ: 24 V DC / 1 A; 30 V AC / 0,5 A
Analogový: 4 mA... 20 mA ±5 % (zátěž ≤400 Ω)
Signálové zařízení SGnd: Referenční potenciál pro Out1, Out2 a Rem
Počet fází: 3
Izolační napětí vstup/výstup: 4 kV AC (typová zkouška); 2,4 kV AC (kusová zkouška)
Spínací frekvence: 32,00 kHz... 100,00 kHz (úroveň pomocného měniče); 55,00 kHz ... 300,00 kHz (základní měnič); 25,00 kHz ... 500,00 kHz (PFC)
MTBF (IEC 61709, SN 29500): > 851000 h (25 °C);> 519000 h (40 °C);> 237000 h (60 °C)
Délka života (elektrolytické kondenzátory): Délka životnosti (elektrolytické kondenzátory)
Proud: 20 A
Teplota: 25 °C;
Čas: 218000 h
Přídavný text: Zkušební úroveň 2
Montážní rozměr
Opatřen ochranným lakem: ne
Třída hořlavosti podle UL 94 (pouzdro / svorky): V0
Materiál skříňky: kov
Provedení krytu: Nerezová ocel X6Cr17
Provedení bočních dílů: Hliník
Výška: ≤ 5000 m> (2000 m, snižování výkonu)
Klimatická třída: 3K3 (podle EN 60721)
Max. úř. věst. Vlhkost vzduchu (provoz): ≤ 95 % (při 25 °C, žádné orosení)
Šok: 11 ms, 15 g, podle směru místnosti (podle IEC 60068-2-27)
Kód teploty: T4 (-25 ... 10 AŽ +70 ° > C | 60 °C, SNIŽOVÁNÍ: 2,5 %/K)
EN 61010-1: II (≤ 5000 m)
EN 62477-1: III (≤ 2000 m)
CSA: CAN/CSA-C22.2 NO. 61010-1-12; CAN/CSA-C22.2 NO. 61010-2-201
SIQ: CB-SCHEME (IEC 61010-1, IEC 61010-2-201)
Elektromagnetická kompatibilita: Shoda s EMV směrnicí 2014/30/EU
Nízkonapěťová směrnice: Shoda se směrnicí NSR 2014/35/EU
EMV požadavky na emise: EN 61000-6-3; EN 61000-6-4
EMC požadavky na odolnost: EN 61000-6-1; EN 61000-6-2
Emise šířené vedením: Emise šířené vedením
Rušivé vyzařování: Rušení
DNV GL vedení rušivého vysílání: DNV GL vedení rušivého vyzařování
DNV: Třída B
DNV GL GL rušivé záření: DNV GL rušivé záření
Výboj statické elektřiny: Výboj statické elektřiny
Kontaktní výboj: 8 kV (zkušební stupeň 4)
Vybíjení vzduchu: 15 kV (zkušební stupeň 4)
Poznámka: Kritérium a: 0,5 / období
Kritérium B: 5 / 50 / 250 period
Elektromagnetické vysokofrekvenční pole: Elektromagnetické vysokofrekvenční pole
Síla zkušebního pole: 1000 a/m.
Rychlé přechodné jevy (Burst): Rychlé přechody (Burst)
Zatížení nárazem (Surge): Zatížení nárazem (Surge)
Ovlivňování vedením: Ovlivňování vedením
Vstup/výstup/signál: Nesymetrický
Napětí: 2,5 kV
Magnetické pole s energetickou frekvencí: Magnetické pole s energeticky technickou frekvencí
Poklesy napětí: Poklesy napětí
Pokles napětí: 0 %
Impulsní magnetické pole: Impulsní magnetické pole
Asymetrické rušení šířené vedením: Asymetrické rušení šířené vedením
Úroveň testu 1: 100 kHz
Úroveň 2:1 MHz
Úroveň testu 3: 1,5 kHz 15 kHz (zkušební úroveň 4)
Úroveň testu 4: 15 kHz 150 kHz (zkušební úroveň 4)
Úroveň 5: 16,7 Hz 50 Hz 60 Hz 150 Hz 180 Hz (zkušební úroveň 4)
Úroveň 6: 16,7 Hz 50 Hz 60 Hz (zkušební úroveň 4)
Kmitací hřídel: Tlumí kmitací hřídel
Vstup, výstup (zkušební úroveň 1): 100 kHz, 1 MHz (zkušební úroveň 3 - symetrická)
Vstup, výstup (zkušební úroveň 2): 10 MHz (zkušební úroveň 3 - nesymetrický)
Vstup, výstup (zkušební úroveň 3): 100 kHz, 1 MHz (zkušební úroveň 3 - nesymetrický)
Signály (úroveň 1): 100 kHz, 1 MHz (zkušební úroveň 3 - symetrická)
Signály (zkušební úroveň 2): 100 kHz, 1 MHz (zkušební úroveň 3 - nesymetrická)
Harmonické magnetické pole: Tlumené magnetické pole
Kritéria: Kritéria
Kritérium a: Běžné provozní chování v rámci definovaných mezí.
Kritérium B: Dočasné zhoršení provozních podmínek, které přístroj sám opravuje.
Kritérium C: Dočasné zhoršení provozních podmínek, které je zařízení samo opraveno nebo lze obnovit použitím ovládacích prvků.
Okolní teplota (typ testovaný startovacím zdrojem): -40 °C.
DRÁŽNÍ ZAŘÍZENÍ: EN 50121-3-2; EN 50121-5; IEC 62236-3-2; IEC 62236-5
Řídicí vstup (konfigurovatelný) REG: Výstupní výkon ZAP./VYP. (SLEEP MODE)
AC provoz: AC provoz
Tvar sítě: Hvězdná síť
Napětí zemské sítě obvykle: 400 v AC; 480 v AC
Typ napětí: DC
Frekvenční rozsah AC: 50 Hz... 60 Hz - 10 % ... +10 %
Frekvenční rozsah (FN): 50 Hz... 60 Hz - 10 % ... +10 %
Ochranné zapojení: Přepěťová ochrana | varistor, přepěťová ochrana
Účiník (cos phi): 0,95
Výběr vhodné pojistky pro ochranu vstupu: ≥ 1000 v DC
Výbojový proud proti PE: < 3,5 mA; 1 mA (550 v AC, 60 Hz)
DC provoz: Provoz DC
Snižování: > 60 °C... 70 °C (2,5 %/K)
Odchylka: < 0,5 % (statická regulace zatížení 10 %... 90 %);< 2 % (zatěžování dynamicky 10 % ... 90 %, (10 Hz);< 0,25 % (změna vstupního napětí ±10 %)
VÝSTUPNÍ VÝKON 960 W; 1080 W; 1440 W.
Crest Factor: typ. 1,67 (400 v AC); typ. 1,63 (480 V AC)
Signal Out 1 (konfigurovatelný): Signal Out 1 (lze nastavit)
Signal Out 2 (konfigurovatelný): Signal Out 2 (lze nastavit)
Signální relé 13/14 (konfigurovatelné): Signálové relé 13/14 (konfigurovatelné)
Flexibilní jednovodičový/svorkový bod s plastovou objímkou min.: 0,2 mm²
Flexibilní jednovodičový/svorkový bod s plastovým pouzdrem max.: 0,75 mm²
Flexibilní jednovodičový/svorkový bod s dutinkami bez plastového pouzdra min.: 0,2 mm²
Flexibilní jednovodičový/svorkový bod s dutinkami bez plastového pouzdra max.: 1,5 mm²
Průřez vodiče AWG min. 20
Průřez vodiče AWG max. 16
Utahovací moment max. 1,5 Nm
Výstup signálu: Výstup signálu
Pout: > 100 % (LED dioda se rozsvítí žlutou, výstupní > > výkon 960 W) > ; 75 % (LED dioda se rozsvítí zeleně> , výstupní výkon 720 > W); 50 % (LED dioda se rozsvítí zeleně, výstupní výkon 480 W)
Uout: > 0,9 x USET (LED dioda je zelená);< 0,9 x USET (LED dioda je zelená)
Izolační napětí výstup/PE: 0,5 kV DC (typová zkouška); 0,5 kV DC (kusová zkouška)
Izolační napětí vstup/PE: 3,5 kV AC (typová zkouška); 2,4 kV AC (kusová zkouška)
Směrnice o ochraně životního prostředí: Směrnice 2011/65/EU o nebezpečných látkách; směrnice o odpadních elektrických a elektronických zařízeních; směrnice o odpadních elektrických a elektronických zařízeních
Montážní vzdálenost doprava/doleva: 5 mm / 5 mm
Montážní vzdálenost nahoře/dole 50 mm / 50 mm
Norma - omezení harmonických síťových proudů: EN 61000-3-2
Norma – elektrická bezpečnost: IEC 61010-2-201 (SELV)
Norma - nízké ochranné napětí: IEC 61010-1 (SELV); IEC 61010-2-201 (PELV)
Norma - bezpečné oddělení: IEC 61558-2-16; IEC 61010-2-201
Norma – bezpečnost pro měřicí, řídicí, regulační a laboratorní přístroje: IEC 61010-1
Norma - bezpečnost transformátorů: EN 61558-2-16
Nabíjení baterie: DIN 41773-1
Schválení - požadavky polovodičového průmyslu v souvislosti s poklesy napětí sítě: SEMI F47-0706, EN 61000-4-11
EN 61558-2-16: II (≤ 4000 m)
UL schválení: UL listed UL 61010-1; UL 121201 & CSA C22.2 No. 213-17 třída I, Division 2, Groups a, B, C, D T4 (Hazardous Location)
EMV požadavky napájení: IEC 61850-3 (G, H); EN 61000-6-5 (spínací zařízení)
Harmonické proudy: Harmonické kmitání
Flip: Kontrolka
Počet period: 0,5 / 1 / 5 / 50 / 250
Tlumené klesání (Ring wave): Tlumené klesání (Ring wave)

Jmenovité vstupní napětí: 3 x 400 - 500 V/AC

Kategorie produktu: napájení

Vstupní napětí (min.): 400 V/AC
260 V/DC

Vstupní napětí (max.): 500 V/AC
600 V/DC

Výstupní proud (max.): 20 A

Výstupní proud (max.) - zaokrouhlený: 20 A

: 1217 VA

Typ výstupu (Napájecí zdroje): nastavitelný

Fáze: 3

Výstupní napětí (max.): 48 V/DC

Počet výstupů: 1 x

Připojení: šroubovací
Push-in připojení pružinovou svorkou

Rozm.: (d x š x v) 125 x 120 x 130 mm

Výstupní napětí (max.): 56 V/DC

Výstupní napětí (min.): 48 V/DC

Provozní teplota (max.): 70 °C

Teplota provozu (max.): 70 °C

Pracovní teplota (min.): 60 °C

Provozní teplota (min.): -25 °C

Číslo výrobce: 2904627

Obsah: 1 ks

MTBF: 851000 h

Vlastnosti napájecích adaptérů: regulovatelné výstupní napětí

Šířka: 120 mm

V: 130 mm

Délka: 125 mm

: IP20

Max. teplota: 70 °C

Min. teplota: -25 °C

Typ: QUINT4-PS/3AC/48DC/20

Spotřeba (Stand-By): 1 W

Účinnost: 95.9 %

Hloubka: 125 mm

Montážní výška: 130 mm

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Jmenovité vstupní napětí

Připojení

Typ výstupu (Napájecí zdroje)

Vstupní napětí (max.)

Vstupní napětí (min.)

Výkon

Výstupní napětí (max.)

Výstupní proud (max.) - zaokrouhlený

Phoenix Contact 1076188 napájení Spotřeba (Stand-By) 7 W 72 V/DC 14 A 1335.1 VA Obsah 1 ks

Objednací číslo:3562889

Doručení: Po 9. 11.

Conrad Electronic

3 x 400 - 500 V/AC

Push-in připojení pružinovou svorkou

nastavitelný

500 V/AC

400 V/AC

1335.1 VA

72 V/DC

14 A

Min.: 1

Násobky: 1

8 615,70 Kč^*

Phoenix Contact 1088486 napájení 24 V/DC 3.75 A 90 W Počet výstupů:1 x Obsah 1 ks

Objednací číslo:3563478

Doručení: Po 9. 11.

Conrad Electronic

AC 100 V - 240 V

Push-in připojení pružinovou svorkou

pevné napětí

240 V/AC

100 V/AC

90 W

24 V/DC

3.75 A

Min.: 1

Násobky: 1

1 362,81 Kč^*

Phoenix Contact 1088850 napájení 12 V/DC 4.6 A 127 VA Počet výstupů:1 x Obsah 1 ks

Objednací číslo:3563794

Doručení: Po 9. 11.

Conrad Electronic

AC 100 V - 240 V

šroubovací

pevné napětí

264 V/AC

85 V/AC

127 VA

12 V/DC

4.6 A

Min.: 1

Násobky: 1

1 235,54 Kč^*

Phoenix Contact 1088851 napájení Spotřeba (Stand-By) 0.5 W 24 V/DC 4.2 A 242.6 VA Obsah 1 ks

Objednací číslo:3563801

Doručení: Po 9. 11.

Conrad Electronic

100 - 240 V/AC

šroubovací

pevné napětí

264 V/AC

85 V/AC

242.6 VA

24 V/DC

4.2 A

Min.: 1

Násobky: 1

1 491,74 Kč^*

Phoenix Contact 1110155 napájení Spotřeba (Stand-By) 3 W 48 V/DC 5 A 240 W Počet výstupů:1 x Obsah 1 ks

Objednací číslo:3564290

Doručení: Po 9. 11.

Conrad Electronic

šroubovací

nastavitelný

240 V/AC

100 V/AC

240 W

48 V/DC

5 A

Min.: 1

Násobky: 1

2 235,54 Kč^*

Phoenix Contact 2903158 napájení 12 V/DC 10 A 254.7 VA Počet výstupů:1 x Obsah 1 ks

Objednací číslo:3579698

Doručení: Po 9. 11.

Conrad Electronic

100 - 240 V/AC

Push-in připojení pružinovou svorkou

nastavitelný

264 V/AC

85 V/AC

254.7 VA

12 V/DC

10 A

Min.: 1

Násobky: 1

3 511,57 Kč^*

Phoenix Contact 1151048 napájení Spotřeba (Stand-By) 6 W 24 V/DC 20 A 541 VA Obsah 1 ks

Objednací číslo:3564986

Není k dispozici

Conrad Electronic

400 - 500 V/AC

šroubovací

nastavitelný

500 V/AC

400 V/AC

541 VA

24 V/DC

20 A

Min.: 1

Násobky: 1

6 701,65 Kč^*

Phoenix Contact 1157806 napájení Spotřeba (Stand-By) 4 W 48.5 V/DC 5 A 285.7 VA Počet výstupů:1 x Obsah 1 ks

Objednací číslo:3565467

Není k dispozici

Conrad Electronic

230 V/AC

Push-in připojení pružinovou svorkou

pevné napětí

240 V/AC

220 V/AC

285.7 VA

48.5 V/DC

5 A

Min.: 1

Násobky: 1

6 574,38 Kč^*

Phoenix Contact 1170956 napájení 15 V/DC 4 A 60 W Obsah 1 ks

Objednací číslo:3565411

Není k dispozici

Conrad Electronic

Push-in připojení pružinovou svorkou

nastavitelný

240 V/AC

100 V/AC

60 W

15 V/DC

4 A

Min.: 1

Násobky: 1

1 106,61 Kč^*

Phoenix Contact 1321105 napájení 24 V/DC 3.75 A 90 W Počet výstupů:1 x Obsah 1 ks

Objednací číslo:3587895

Není k dispozici

Conrad Electronic

AC 100 V - 240 V

Push-in připojení pružinovou svorkou

pevné napětí

240 V/AC

100 V/AC

90 W

24 V/DC

3.75 A

Min.: 1

Násobky: 1

1 747,93 Kč^*

Ke stažení

List technických údajů

List technických údajů 3579825 Phoenix Contact 2904627 napájení Spotřeba (Stand-By) 1 W 48 V/DC 20 A 1217 VA Počet výstupů:1 x Obsah 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3579825 Phoenix Contact 2904627 napájení Spotřeba (Stand-By) 1 W 48 V/DC 20 A 1217 VA Počet výstupů:1 x Obsah 1 ks
