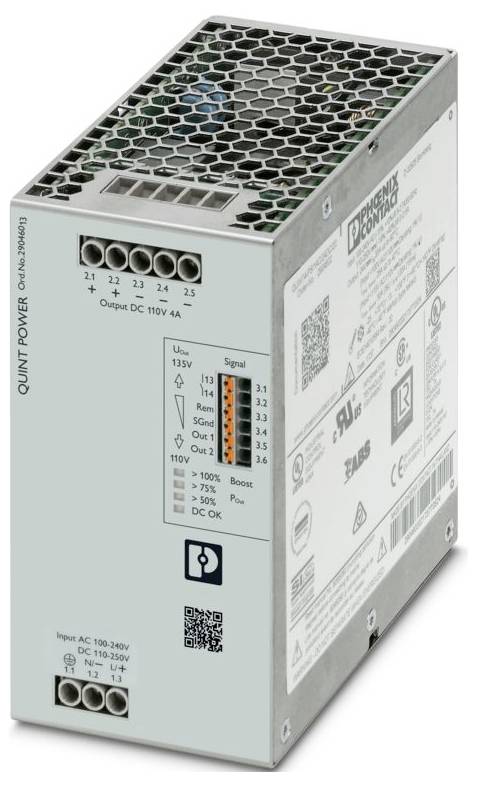

Phoenix Contact 2904613 napájení 110 V/DC 4 A 474 VA Obsah 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (8 065,29 Kč / kus)
8 065,29 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Produktová řada: QUINT Power
- Typ připojení: Připojení Push In
- Šířka: 70 mm
- Výška: 130 mm
- Hloubka: 125 mm
- Okolní podmínky: Okolní podmínky
- Ochrana: IP20
- Teplota okolí (provoz): -25 °C ... 70 °C (> 60 °C SNIŽOVÁNÍ: 2,5 %/K)
- Okolní teplota (skladování/transport): -40 °C... 85 °C
- Normy/předpisy: EN 61000-4-10
- Způsob montáže: Montáž na DIN lištu
- Izolační vlastnosti: Izolační vlastnosti
- Kategorie přepětí: Kategorie přepětí
- Stupeň znečištění: 2
- Vibrace (provoz): 5 Hz 100 Hz rezonanční vyhledávání 2,3 g, 90 min., rezonanční frekvence 2,3 g, 90 min. (Podle DNV GL třídy C)
- Délka odizolování: 8 mm
- Průřez kabelu flexibilní minimálně: 0,2 mm²
- Flexibilní průřez vodiče: Max. 1,5 mm²
- Průřez vodiče minimální: 0,2 mm²
- Pevný průřez kabelu max. 1 mm²
- Utahovací moment min. 0,5 Nm
- Frekvenční rozsah 50 Hz... 60 Hz
- Třída ochrany: I
- Frekvence: 50 Hz
- Rozsah jmenovitého vstupního napětí: 110 v DC... 250 V DC
- Rozsah vstupního napětí: 110 v DC... 250 V DC -18 % ... +40 %
- Napětí max. 300 v /AC 60 s.
- Proudový náraz: typ. 11 a (při 25 °C)
- Odolný proti nárazu pro spínací proud (I2t): < 0,3 A2S
- Omezovač proudového nárazu 11 A.
- Doba přemostění při výpadku sítě: typ. 37 ms (120 v AC); typ. 38 ms (230 v AC)
- ODBĚR PROUDU: 5,6 A (110 V DC); 2,3 A (250 V DC)
- Jmenovitý příkon: 474 VA
- Doba zapnutí je typická: 300 ms (z REŽIMU SPÁNKU MODE)
- Čas zapnutí: < 1 s.
- Zajištění vstupu: 12 a (pomalá, interní)
- Výběr vhodné pojistky pro ochranu vstupu: 10 a... 16 a (charakteristika B, C nebo srovnatelná)
- Stupeň účinnosti: typ. 93,5 % (120 v AC); typ. 94,7 % (230 V AC)
- Výstupní charakteristika: U/I Advanced; Smart Smart HICCUP; FUSE MODE
- Jmenovité výstupní napětí: 110 V DC
- Rozsah nastavení výstupního napětí (USET): 110 v DC... 135 v DC (konstantní výkon)
- Jmenovitý výstupní proud (IN): 4 A.
- Statický Boost (ISTAT.Boost): 5 A.
- Dynamické Boost (IDYN.Boost): 6 a (5 s)
- Selective Fuse Breaking (ISFB): 24 a (15 ms)
- Magnetická pojistka: A1 ... A4 / B2 ... B4 / C1 ... C2 / Z1 ... Z4
- Odolnost proti zkratu: Ano
- Prázdný: Ano
- Odolnost proti zpětnému proudu: ≤ 160 v DC
- Ochrana proti přepětí na výstupu (OVP): < 150 v DC
- Zbytkové vlnění: < 600 mVss (při jmenovitých hodnotách)
- Doba náběhu: < 1 s (Uout = 10 % ... 90 %)
- Zapojení v sériovém zapojení: Ano
- Ztrátový výkon při volnoběhu: Max. < 7 W < (120 v AC); 7 W (230 v AC)
- Ztrátový výkon maximální jmenovité zatížení: < 31 W (120 v AC);< 25 W (230 v AC)
- ZTRÁTOVÝ VÝKON SLEEP MODE: < 7 W (120 V AC);< 7 W (230 V AC)
- Možnost paralelního zapojení: Ano, pro redundanci a zvýšení výkonu
- Zabezpečení (sekundární): Elektronicky;termomagneticky;teplotně
- Vstup: 2 kV (zkušební stupeň 4 - symetrický); 4 kV (zkušební stupeň 4 - nesymetrický)
- Výstup: 1 kV (zkušební úroveň 3 - symetrický); 2 kV (zkušební úroveň 3 - nesymetrický)
- Signál: 4 kV (zkušební stupeň 4 - nesymetrický)
- Druhy signalizace: LED; bezpotenciálový kontakt signálu; aktivní výstup signálu Out1 (digitální, konfigurovatelný); aktivní výstup signálu Out2 (digitální, analogový, konfigurovatelný); Remote kontakt; signální erde SGnd
- Default: Uzavřen (Uout > 0,9 uset)
- DIGITÁLNÍ: 24 V DC / 1 A; 30 V AC/DC / 0,5 A
- Analogový: 4 mA... 20 mA ±5 % (zátěž ≤400 Ω)
- Signálové zařízení SGnd: Referenční potenciál pro Out1, Out2 a Rem
- Počet fází: 1
- Izolační napětí vstup/výstup: 4 kV AC (typová zkouška); 2 kV AC (kusová zkouška)
- Spínací frekvence: 90,00 kHz... 110,00 kHz (úroveň pomocného měniče); 80,00 kHz ... 340,00 kHz (základní měnič); 50,00 kHz ... 70,00 kHz (PFC)
- MTBF (IEC 61709, SN 29500): > 1169000 h (25 °C);> 688000 h (40 °C);> 308000 h (60 °C)
- Délka života (elektrolytické kondenzátory): Délka životnosti (elektrolytické kondenzátory)
- Proud: 4 A
- Teplota: 25 °C;
- Čas: 272000 h
- Přídavný text: Zkušební úroveň 2
- Montážní rozměr
- Opatřen ochranným lakem: ne
- Třída hořlavosti podle UL 94 (pouzdro / svorky): V0
- Materiál skříňky: kov
- Provedení bočních dílů: Hliník
- Výška: ≤ 4000 m> (2000 m, snižování výkonu)
- Klimatická třída: 3K3 (podle EN 60721)
- Max. úř. věst. Vlhkost vzduchu (provoz): ≤ 95 % (při 25 °C, žádné orosení)
- Šok: 18 ms, 30 g, podle směru místnosti (podle IEC 60068-2-27)
- Kód teploty: T4 (-25 ... 10 AŽ +70 ° > C | 60 °C, SNIŽOVÁNÍ: 2,5 %/K)
- EN 61010-1: II (≤ 4000 m)
- EN 62477-1: III (≤ 2000 m)
- CSA: CAN/CSA-C22.2 NO. 61010-1; CAN/CSA-C22.2 NO. 61010-1-12
- SIQ: Typ otestovaný (type approved); CB režim (IEC 61010-1, IEC 61010-2-201, IEC 60950-1)
- Elektromagnetická kompatibilita: Shoda s EMV směrnicí 2014/30/EU
- Nízkonapěťová směrnice: Shoda se směrnicí NSR 2014/35/EU
- EMC požadavky na odolnost: EN 61000-6-1; EN 61000-6-2
- Emise šířené vedením: Emise šířené vedením
- Rušivé vyzařování: Rušení
- DNV GL vedení rušivého vysílání: DNV GL vedení rušivého vyzařování
- DNV: Třída B
- DNV GL GL rušivé záření: DNV GL rušivé záření
- Výboj statické elektřiny: Výboj statické elektřiny
- Kontaktní výboj: 8 kV (zkušební stupeň 4)
- Vybíjení vzduchu: 15 kV (zkušební stupeň 4)
- Poznámka: Kritérium a: 0,5 / období
- Kritérium B: 5 / 50 / 250 period
- Elektromagnetické vysokofrekvenční pole: Elektromagnetické vysokofrekvenční pole
- Síla zkušebního pole: 1000 a/m.
- Rychlé přechodné jevy (Burst): Rychlé přechody (Burst)
- Zatížení nárazem (Surge): Zatížení nárazem (Surge)
- Ovlivňování vedením: Ovlivňování vedením
- Vstup/výstup/signál: Nesymetrický
- Napětí: 2,5 kV
- Magnetické pole s energetickou frekvencí: Magnetické pole s energeticky technickou frekvencí
- Poklesy napětí: Poklesy napětí
- Pokles napětí: 0 %
- Impulsní magnetické pole: Impulsní magnetické pole
- Asymetrické rušení šířené vedením: Asymetrické rušení šířené vedením
- Úroveň testu 1: 100 kHz
- Úroveň 2:1 MHz
- Úroveň testu 3: 1,5 kHz 15 kHz (zkušební úroveň 4)
- Úroveň testu 4: 15 kHz 150 kHz (zkušební úroveň 4)
- Úroveň 5: 16,7 Hz 50 Hz 60 Hz 150 Hz 180 Hz (zkušební úroveň 4)
- Úroveň 6: 16,7 Hz 50 Hz 60 Hz (zkušební úroveň 4)
- Kmitací hřídel: Tlumí kmitací hřídel
- Vstup, výstup (zkušební úroveň 1): 100 kHz, 1 MHz (zkušební úroveň 3 - symetrická)
- Vstup, výstup (testovací úroveň 2): 10 MHz
- Vstup, výstup (zkušební úroveň 3): 100 kHz, 1 MHz (zkušební úroveň 3 - nesymetrický)
- Signály (úroveň 1): 100 kHz, 1 MHz (zkušební úroveň 3 - symetrická)
- Signály (zkušební úroveň 2): 100 kHz, 1 MHz (zkušební úroveň 3 - nesymetrická)
- Harmonické magnetické pole: Tlumené magnetické pole
- Kritéria: Kritéria
- Kritérium a: Běžné provozní chování v rámci definovaných mezí.
- Kritérium B: Dočasné zhoršení provozních podmínek, které přístroj sám opravuje.
- Kritérium C: Dočasné zhoršení provozních podmínek, které je zařízení samo opraveno nebo lze obnovit použitím ovládacích prvků.
- Okolní teplota (typ testovaný startovacím zdrojem): -40 °C.
- DRÁŽNÍ ZAŘÍZENÍ: EN 50121-3-2; EN 50121-5; EN 50163; IEC 62236-3-2; IEC 62236-5
- Řídicí vstup (konfigurovatelný) REG: Výstupní výkon ZAP./VYP. (SLEEP MODE)
- AC provoz: AC provoz
- Napětí zemské sítě obvykle: 120 v AC; 230 v AC
- Typ napětí: DC
- Frekvenční rozsah AC: 50 Hz... 60 Hz - 10 % ... +10 %
- Frekvenční rozsah (FN): 50 Hz... 60 Hz - 10 % ... +10 %
- Ochranné zapojení: Přepěťová ochrana | varistor, přepěťová ochrana
- Účiník (cos phi): 0,94
- Výbojový proud proti PE: < 3,5 mA; 0,7 mA (264 v AC, 60 Hz)
- DC provoz: Provoz DC
- Snižování: > 60 °C... 70 °C (2,5 %/K)
- Odchylka: < 0,5 % (statická regulace zatížení 10 %... 90 %);< 4 % (zatěžování dynamicky 10 %... 90 %, (10 Hz);< 0,25 % (změna vstupního napětí ±10 %)
- VÝSTUPNÍ VÝKON 440 W; 550 W; 660 W.
- Crest Factor: typ. 1,54 (120 v AC); typ. 1,57 (230 V AC)
- Signal Out 1 (konfigurovatelný): Signal Out 1 (lze nastavit)
- Signal Out 2 (konfigurovatelný): Signal Out 2 (lze nastavit)
- Signální relé 13/14 (konfigurovatelné): Signálové relé 13/14 (konfigurovatelné)
- Flexibilní jednovodičový/svorkový bod s plastovou objímkou min.: 0,2 mm²
- Flexibilní jednovodičový/svorkový bod s plastovým pouzdrem max.: 0,75 mm²
- Flexibilní jednovodičový/svorkový bod s dutinkami bez plastového pouzdra min.: 0,2 mm²
- Flexibilní jednovodičový/svorkový bod s dutinkami bez plastového pouzdra max.: 1,5 mm²
- Průřez vodiče AWG min. 24
- Průřez vodiče AWG max. 16
- Utahovací moment max. 0,6 Nm
- Výstup signálu: Výstup signálu
- Pout: > 100 % (LED dioda se rozsvítí žlutou, výstupní > > výkon 440 W) > ; 75 % (LED dioda se rozsvítí zeleně> , výstupní výkon 330 > W); 50 % (LED dioda se rozsvítí zeleně, výstupní výkon 220 W)
- Uout: > 0,9 x USET (LED dioda je zelená);< 0,9 x USET (LED dioda je zelená)
- Izolační napětí výstup/PE: 0,5 kV DC (typová zkouška); 0,5 kV DC (kusová zkouška)
- Izolační napětí vstup/PE: 3,5 kV AC (typová zkouška); 2,4 kV AC (kusová zkouška)
- Směrnice o ochraně životního prostředí: Směrnice 2011/65/EU o nebezpečných látkách; směrnice o odpadních elektrických a elektronických zařízeních; směrnice o odpadních elektrických a elektronických zařízeních
- Montážní vzdálenost doprava/doleva: 5 mm / 5 mm
- Montážní vzdálenost nahoře/dole 50 mm / 50 mm
- Norma - omezení harmonických síťových proudů: EN 61000-3-2
- Norma pro elektrickou bezpečnost: IEC 61010-2-201
- Norma - bezpečné oddělení: IEC 61010-2-201
- Norma – bezpečnost pro měřicí, řídicí, regulační a laboratorní přístroje: IEC 61010-1
- Nabíjení baterie: DIN 41773-1
- Schválení - požadavky polovodičového průmyslu v souvislosti s poklesy napětí sítě: SEMI F47-0706, EN 61000-4-11
- UL schválení: UL listed UL 61010-1; UL 121201 & CSA C22.2 No. 213-17 třída I, Division 2, Groups a, B, C, D T4 (Hazardous Location)
- EMV požadavky napájení: IEC 61850-3 (G, H); EN 61000-6-5 (spínací zařízení)
- Harmonické proudy: Harmonické kmitání
- Flip: Kontrolka
- Počet period: 0,5 / 1 / 5 / 50 / 250
- Tlumené klesání (Ring wave): Tlumené klesání (Ring wave)
- Zdánlivý výkon 336 VA (120 v, UOUT = 24 v, IOUT = STAT. Boost); 345 VA (230 v, UOUT = 24 v, IOUT = termostat. Boost)
- Loďařský průmysl: Požaduje se DNV GL
- Emise: Emise rušení podle EN 61000-6-3 (obytné a komerční oblasti) a EN 61000-6-4 (průmyslové oblasti)
- Odolnost: Odolnost proti rušení podle EN 61000-6-1 (obytné prostory), EN 61000-6-2 (průmyslové prostředí) a EN 61000-6-5 (spínací zařízení), IEC/EN 61850-3 (napájení)
- Kategorie produktu
napájení
- Vstupní napětí (min.)
100 V/AC
110 V/DC
- Vstupní napětí (max.)
240 V/AC
250 V/DC
- Výstupní proud (max.)
4 A
- Výstupní proud (max.) - zaokrouhlený
4 A
474 VA
- Fáze
1
- Výstupní napětí (max.)
110 V/DC
- Připojení
šroubovací
Push-in připojení pružinovou svorkou
- Rozm.
(d x š x v) 125 x 70 x 130 mm
- Provozní teplota (max.)
70 °C
- Teplota provozu (max.)
70 °C
- Pracovní teplota (min.)
60 °C
- Provozní teplota (min.)
-25 °C
- Číslo výrobce
2904613
- Obsah
1 ks
- Šířka
70 mm
- V
130 mm
- Délka
125 mm
IP20
- Typ
QUINT4-PS/1AC/110DC/4
- Hloubka
125 mm
- Montážní výška
130 mm
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3579789 Phoenix Contact 2904613 napájení 110 V/DC 4 A 474 VA Obsah 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3579789 Phoenix Contact 2904613 napájení 110 V/DC 4 A 474 VA Obsah 1 ks
Popis
Napájecí zdroj Quint Power, šroubové připojení, montáž na DIN lištu, vstup: 1fázový, výstup: 110 v DC / 4 a
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Doplňující informace
- Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
