Phoenix Contact 2904608 síťový zdroj na DIN lištu 12 V 15 A 180 W Obsah 1 ks

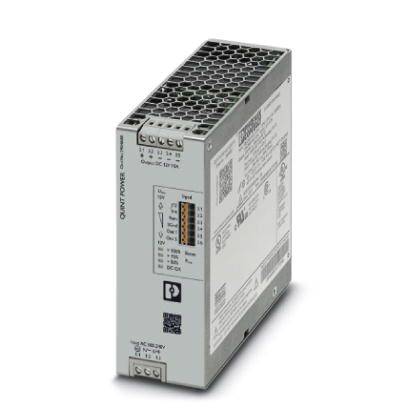

Šedé elektrické spínané napájecí zařízení s vytištěnými technickými specifikacemi. Jsou viditelné informace o výrobci.

Ilustrační obrázek

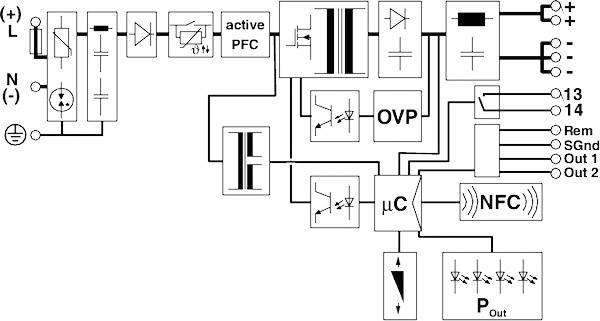

Schéma zapojení ukazuje napájecí zdroj s PFC, OVP, mikrokontrolerem a NFC. Přípojky: '+'/'-', 'Rem', 'SGnd', 'Out 1', 'Out 2'.

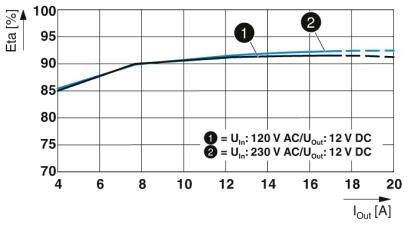

Graf znázorňuje účinnost (η) v procentech v závislosti na výstupním proudu (I_out) v ampérech. Dvě křivky: 1) U_in=120 V AC, 2) U_in=230 V AC při U_out=12 V DC. Stoupající trend.

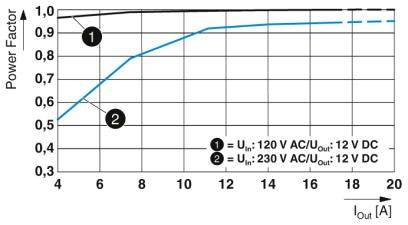

Graf ukazuje účiník (0,5 až 0,9) v závislosti na výstupním proudu I_out (4 až 20 A). Dvě křivky: 1) U_in=120 V AC, 2) U_in=230 V AC.

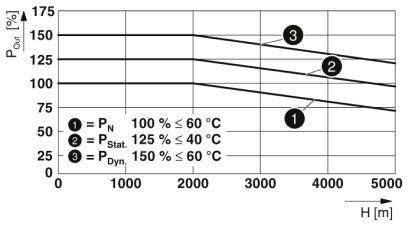

Graf znázorňuje 'PQm' v procentech oproti výšce v metrech. Linie reprezentují P_N, P_Stat., P_Dyn. s hodnotami a teplotními podmínkami.

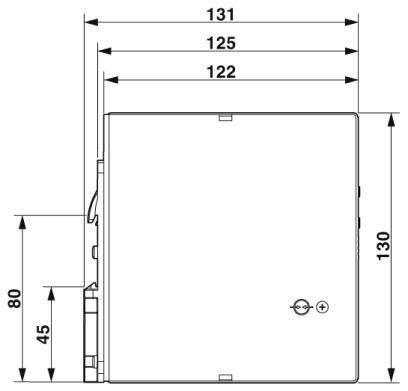

Technický výkres obdélníkové krabice s rozměry: šířka 131 mm, 125 mm, 122 mm vpředu; výška 130 mm a 80 mm.

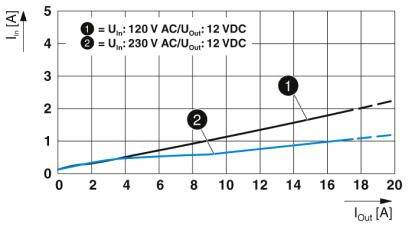

Diagram ukazuje charakteristiku proudu se dvěma křivkami: 'Uin=120 V AC/Uout=12 VDC' (stoupající) a 'Uin=230 V AC/Uout=12 VDC' (plošší). X-osa: Iout [A], Y-osa: Iin [A].

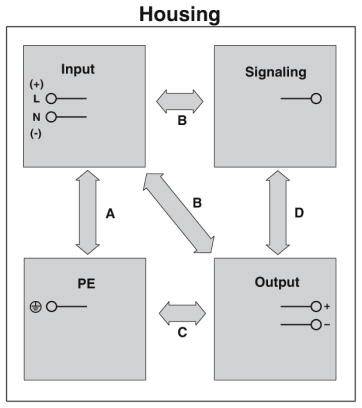

Blokový diagram se čtyřmi poli v kategorii 'Housing': 'Input', 'Signaling', 'Output', 'PE'. Šipky označují propojení A, B, C, D.

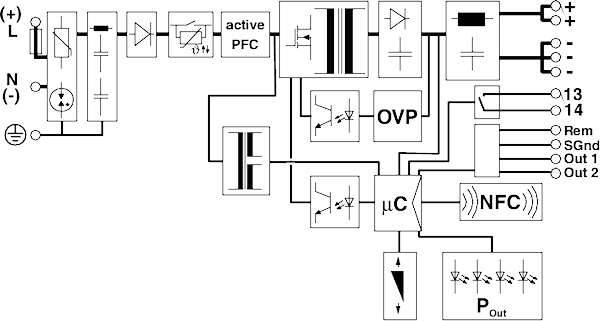

Diagram napájení stromů: Obvody znázorňují tok energie přes aktivní PFC, OVP, µC a NFC do různých výstupů.

1/9

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Út 20. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (6 475,21 Kč / kus)

6 475,21 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Napětí: 300 V/AC 60 s
Délka odizolování: 6.5 mm
Odběr proudu: 2,4 A (100 V/AC), 1,9 A (120 V/AC), 1,1 A (230 V/AC), 1,1 A (240 V/AC)
Jmenovitý příkon: 221 VA

Jmenovité vstupní napětí: 100-240 V/AC

Kategorie produktu: síťový zdroj na DIN lištu

Vstupní napětí (min.): 100 V/AC

Výstupní napětí: 12 V/DC

Vstupní napětí: 100 V/AC až 240 V/AC

Vstupní napětí (max.): 240 V/AC

Výstupní proud (max.): 15 A

Výstupní proud (max.) - zaokrouhlený: 15 A

: 180 W

Typ výstupu (Napájecí zdroje): nastavitelný

Fáze: 1

Výstupní napětí (max.): 12 V

Připojení: šroubovací

Rozm.: (d x š x v) 125 x 50 x 130 mm

Hmotnost: 1 kg

Výstupní napětí (max.): 12 V/DC

Výstupní napětí (min.): 12 V

Provozní teplota (max.): +70 °C

Pracovní teplota (min.): +60 °C

Provozní teplota (min.): -25 °C

Číslo výrobce: 2904608

Obsah: 1 ks

MTBF: 1196000 h

Vlastnosti napájecích adaptérů: regulovatelné výstupní napětí
stabilizováno

Šířka: 50 mm

V: 130 mm

Délka: 125 mm

: IP20

Max. teplota: +85 °C

Min. teplota: -40 °C

Typ: QUINT4-PS/1AC/12DC/15

Účinnost: 92 %

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Výkon

Připojení

Vstupní napětí (max.)

Výstupní napětí (max.)

Výstupní napětí

Typ výstupu (Napájecí zdroje)

Jmenovité vstupní napětí

Výstupní proud (max.) - zaokrouhlený

Vstupní napětí (min.)

Phoenix Contact 2904608 síťový zdroj na DIN lištu 12 V 15 A 180 W Obsah 1 ks

Objednací číslo:2141010

Tento produkt

180 W

šroubovací

240 V/AC

12 V

12 V/DC

nastavitelný

100-240 V/AC

15 A

100 V/AC

Phoenix Contact 2904605 síťový zdroj na DIN lištu 12 V/DC 2.5 A 30 W Počet výstupů:1 x Obsah 1 ks

Objednací číslo:2140951

30 W

pružinové připojení

240 V/AC

12 V/DC

nastavitelný

100 - 240 V/AC

2.5 A

100 V/AC

Phoenix Contact 2904598 síťový zdroj na DIN lištu 24 V 2.5 A 60 W Obsah 1 ks

Objednací číslo:2140988

60 W

šroubovací

240 V/AC

24 V

24 V/DC

nastavitelný

100-240 V/AC

2.5 A

100 V/AC

Phoenix Contact 2902995 síťový zdroj na DIN lištu Spotřeba (Stand-By) 0.3 W 48 V 1.25 A 60 W Obsah 1 ks

Objednací číslo:2140996

60 W

šroubovací

264 V/AC

48 V

48 V/DC

pevné napětí

100-240 V/AC

1.25 A

85 V/AC

Phoenix Contact 2904371 síťový zdroj na DIN lištu Spotřeba (Stand-By) 0.3 W 24 V 3.75 A 90 W Obsah 1 ks

Objednací číslo:2141009

90 W

šroubovací

575 V/AC

24 V

24 V/DC

pevné napětí

400 - 500 V/AC

3.75 A

264 V/AC

Phoenix Contact 2904610 síťový zdroj na DIN lištu 5 A 240 W Obsah 1 ks

Objednací číslo:2141011

240 W

šroubovací

240 V/AC

48 V/DC

nastavitelný

100-240 V/AC

5 A

100 V/AC

Phoenix Contact 2904597 síťový zdroj na DIN lištu 24 V 1.3 A 30 W Obsah 1 ks

Objednací číslo:2141025

30 W

šroubovací

240 V/AC

24 V

24 V/DC

nastavitelný

100-240 V/AC

1.3 A

100 V/AC

Phoenix Contact 2904607 síťový zdroj na DIN lištu 12 V/DC 7.5 A 90 W Počet výstupů:1 x Obsah 1 ks

Objednací číslo:2141026

90 W

pružinové připojení

240 V/AC

12 V/DC

nastavitelný

AC 100 V - 240 V; DC 140 V - 300 V

7.5 A

100 V/AC

Phoenix Contact 2903159 síťový zdroj na DIN lištu 5 A 240 W Obsah 1 ks

Objednací číslo:2141033

240 W

pružinové připojení

240 V/AC

48 V/DC

nastavitelný

100-240 V/AC

5 A

100 V/AC

Phoenix Contact 2904599 síťový zdroj na DIN lištu 24 V 3.8 A 90 W Obsah 1 ks

Objednací číslo:2141035

90 W

šroubovací

240 V/AC

24 V

24 V/DC

nastavitelný

100-240 V/AC

3.8 A

100 V/AC

Ke stažení

List technických údajů

List technických údajů 2141010 Phoenix Contact 2904608 síťový zdroj na DIN lištu 12 V 15 A 180 W Obsah 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2141010 Phoenix Contact 2904608 síťový zdroj na DIN lištu 12 V 15 A 180 W Obsah 1 ks

Popis

- Preventivní funkce kontroly hlásí nesrovnalosti dříve, než se objeví závada. - Pomocí NFC (Near Field Communication) lze nastavit např. prahové hodnoty pro automatické výstrahy apod. Výkonová rezerva pro snadné zařízení rozšíření pomocí statickými Boost s dlouhodobou výkon až 125 % a start těžkých zátěží díky dynamický boost až 200 % za 5 s. Vysoká odolnost díky integrovanému odvodu plynu, garantován minimální čas pro přemostění při výpadku proudu Odolné provedení díky kovovému pouzdru a teplotním rozsahu od - 40 °C až + 70 °C. Použitelný po celém světě díky vstupu s velkým rozsahem a balíkem mezinárodních povolení.
