Name: Phoenix Contact 2904607 síťový zdroj na DIN lištu 12 V/DC 7.5 A 90 W Počet výstupů:1 x Obsah 1 ks
Brand: Phoenix Contact
SKU: 2141026
Availability: BackOrder

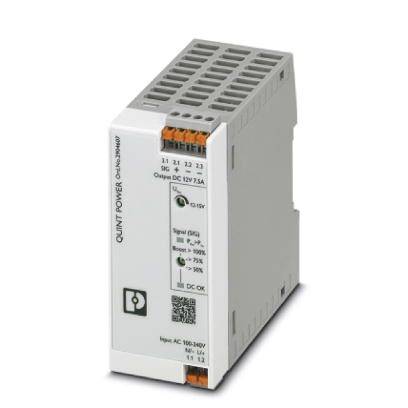

Bílé síťové napájecí zařízení QUINT POWER s popiskem 'Výstup: DC 12V 75A'. Nahoře má několik vstupních a výstupních konektorů.

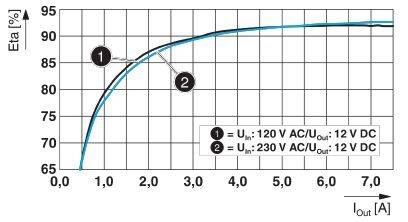

Diagram efektivní křivky zobrazuje výkon při dvou vstupních napětích: 120 V a 230 V AC na 12 V DC, s vyšší účinností při 230 V.

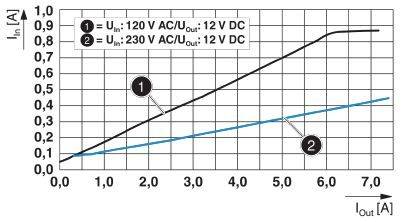

Graf znázorňuje vztah mezi vstupním a výstupním proudem pro dvě napětí: (1) 120 V AC/12 V DC, (2) 230 V AC/12 V DC.

Blokový diagram napájecího zdroje: Zobrazuje vstup, aktivní korekci účiníku (PFC), ochranu před nadměrným/nízkým napětím (OVP/UVP), mikrokontrolér (µC) a výstupy.

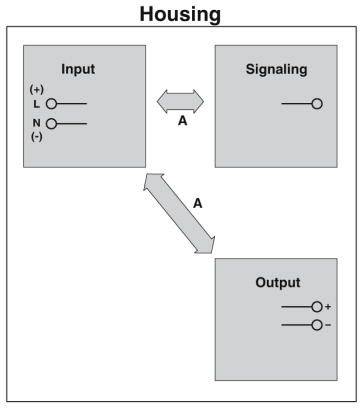

Schematické znázornění elektrického systému: Vstup, signalizace, výstup. Oboustranné šipky znázorňují propojení, označené písmenem A.

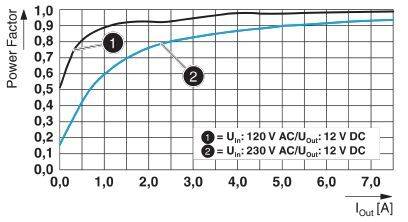

Diagram křivky výkonového faktoru: Znázorňuje výkonový faktor v závislosti na výstupním proudu pro dva vstupní střídavé napětí (120 V a 230 V).

1/6

Ilustrační obrázek

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Po 9. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (3 623,97 Kč / kus)

3 623,97 Kč

Bez DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Napětí: 300 V/AC 60 s
Délka odizolování: 10 mm
Odběr proudu: 1 A (100 V/AC), 0.85 A (120 V/AC), 0,46 A (230 V/AC), 0,44 A (240 V/AC)
Jmenovitý příkon: 96.3 VA

Jmenovité vstupní napětí: AC 100 V - 240 V; DC 140 V - 300 V

Kategorie produktu: síťový zdroj na DIN lištu

Vstupní napětí (min.): 100 V/AC

Výstupní napětí: 12 V/DC

Vstupní napětí: 100 V/AC až 240 V/AC

Vstupní napětí (max.): 240 V/AC

Výstupní proud (max.): 7.5 A

Výstupní proud (max.) - zaokrouhlený: 7.5 A

: 90 W

Typ výstupu (Napájecí zdroje): nastavitelný

Fáze: 1

Výstupní napětí (max.): 12 V/DC

Počet výstupů: 1 x

Připojení: pružinové připojení

Rozm.: (d x š x v) 90 x 45 x 106 mm

Hmotnost: 0.3 kg

Výstupní napětí (max.): 12 V/DC

Výstupní napětí (min.): 12 V

Provozní teplota (max.): +70 °C

Pracovní teplota (min.): +60 °C

Provozní teplota (min.): -25 °C

Číslo výrobce: 2904607

Obsah: 1 ks

MTBF: 1221000 h

Vlastnosti napájecích adaptérů: stabilizováno

Šířka: 45 mm

V: 106 mm

Délka: 90 mm

: IP20

Max. teplota: +85 °C

Min. teplota: -40 °C

Typ: QUINT4-PS/1AC/12DC/7.5/PT

Účinnost: 92.5 %

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Jmenovité vstupní napětí

Připojení

Typ výstupu (Napájecí zdroje)

Vstupní napětí (max.)

Vstupní napětí (min.)

Výkon

Výstupní napětí

Výstupní napětí (max.)

Výstupní proud (max.) - zaokrouhlený

Phoenix Contact 2904607 síťový zdroj na DIN lištu 12 V/DC 7.5 A 90 W Počet výstupů:1 x Obsah 1 ks

Objednací číslo:2141026

Doručení: Po 9. 11.

Conrad Electronic

Tento produkt

AC 100 V - 240 V; DC 140 V - 300 V

pružinové připojení

nastavitelný

240 V/AC

100 V/AC

90 W

12 V/DC

7.5 A

Min.: 1

Násobky: 1

3 623,97 Kč^*

Phoenix Contact 2320911 síťový zdroj na DIN lištu 24 V 10 A 240 W Obsah 1 ks

Objednací číslo:2209722

Doručení: Po 9. 11.

Conrad Electronic

100-240 V/AC

zasouvací šroubová přípojka

nastavitelný

264 V/AC

85 V/AC

240 W

24 V/DC

24 V

10 A

Min.: 1

Násobky: 1

9 194,21 Kč^*

Phoenix Contact 2902646 síťový zdroj na DIN lištu 10 A 50 W Obsah 1 ks

Objednací číslo:2225461

Doručení: Po 9. 11.

Conrad Electronic

100-240 V/AC

šroubovací

264 V/AC

85 V/AC

50 W

5 V/DC

10 A

Min.: 1

Násobky: 1

4 280,17 Kč^*

Phoenix Contact 2902994 síťový zdroj na DIN lištu Spotřeba (Stand-By) 0.3 W 24 V 3.75 A 90 W Obsah 1 ks

Objednací číslo:2225477

Doručení: Po 9. 11.

Conrad Electronic

100-240 V/AC

šroubovací

pevné napětí

264 V/AC

85 V/AC

90 W

24 V/DC

24 V

3.75 A

Min.: 1

Násobky: 1

1 974,38 Kč^*

Phoenix Contact 2902995 síťový zdroj na DIN lištu Spotřeba (Stand-By) 0.3 W 48 V 1.25 A 60 W Obsah 1 ks

Objednací číslo:2140996

Doručení: Po 9. 11.

Conrad Electronic

100-240 V/AC

šroubovací

pevné napětí

264 V/AC

85 V/AC

60 W

48 V/DC

48 V

1.25 A

Min.: 1

Násobky: 1

1 450,41 Kč^*

Phoenix Contact 2903002 síťový zdroj na DIN lištu Spotřeba (Stand-By) 0.3 W 15 V 6.67 A 100 W Obsah 1 ks

Objednací číslo:2141057

Doručení: Po 9. 11.

Conrad Electronic

100-240 V/AC

šroubovací

pevné napětí

264 V/AC

85 V/AC

100 W

15 V/DC

15 V

6.67 A

Min.: 1

Násobky: 1

2 417,36 Kč^*

Phoenix Contact 2903144 síťový zdroj na DIN lištu 24 V 5 A 120 W Obsah 1 ks

Objednací číslo:2225478

Doručení: Po 9. 11.

Conrad Electronic

100-240 V/AC

pružinové připojení

nastavitelný

240 V/AC

100 V/AC

120 W

24 V/DC

24 V

5 A

Min.: 1

Násobky: 1

2 524,79 Kč^*

Phoenix Contact 2903145 síťový zdroj na DIN lištu 24 V 10 A 240 W Obsah 1 ks

Objednací číslo:2225479

Doručení: Po 9. 11.

Conrad Electronic

100-240 V/AC

pružinové připojení

nastavitelný

240 V/AC

100 V/AC

240 W

24 V/DC

24 V

10 A

Min.: 1

Násobky: 1

6 037,19 Kč^*

Phoenix Contact 2903147 síťový zdroj na DIN lištu 24 V 3 A 72 W Obsah 1 ks

Objednací číslo:2225480

Doručení: Po 9. 11.

Conrad Electronic

100-240 V/AC

pružinové připojení

nastavitelný

240 V/AC

100 V/AC

72 W

24 V/DC

24 V

3 A

Min.: 1

Násobky: 1

1 714,88 Kč^*

Phoenix Contact 2903156 síťový zdroj na DIN lištu 40 A 960 W Obsah 1 ks

Objednací číslo:2225481

Doručení: Po 9. 11.

Conrad Electronic

400 - 500 V/AC

pružinové připojení

nastavitelný

500 V/AC

400 V/AC

960 W

24 V/DC

40 A

Min.: 1

Násobky: 1

9 982,64 Kč^*

Ke stažení

List technických údajů

List technických údajů 2141026 Phoenix Contact 2904607 síťový zdroj na DIN lištu 12 V/DC 7.5 A 90 W Počet výstupů:1 x Obsah 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2141026 Phoenix Contact 2904607 síťový zdroj na DIN lištu 12 V/DC 7.5 A 90 W Počet výstupů:1 x Obsah 1 ks

Popis

Primárně taktovaný napájecí zdroj QUINT POWER, push in, montáž na lištu, vstup: 1 fáze, výstup: 12 V DC / 7,5 A

Tento text byl přeložen strojově.

Doplňující informace

Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.

Popis

Primárně taktovaný napájecí zdroj QUINT POWER, push in, montáž na lištu, vstup: 1 fáze, výstup: 12 V DC / 7,5 A

Tento text byl přeložen strojově.

Doplňující informace

Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
