Phoenix Contact 2904605 síťový zdroj na DIN lištu 2.5 A 30 W Obsah 1 ks

Průmyslový elektronický modul s nápisem 'QUINT-DIODE', rozhraními a technickými specifikacemi na straně.

Ilustrační obrázek

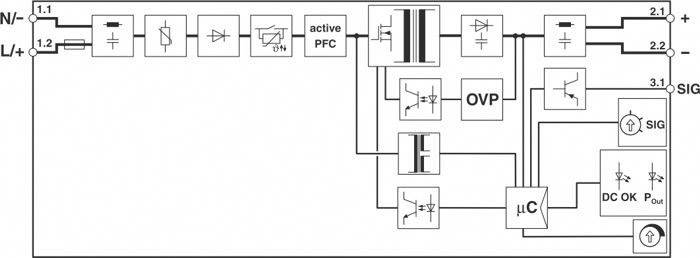

Schématické znázornění napájecího obvodu s komponenty jako usměrňovač, aktivní korekce účiníku (PFC), ochrana proti přepětí (OVP) a mikrokontrolér.

Diagram zapojení pouzdra: vstup s kladnými a zápornými póly, signální přenosová cesta A, výstup s kladnými a zápornými póly.

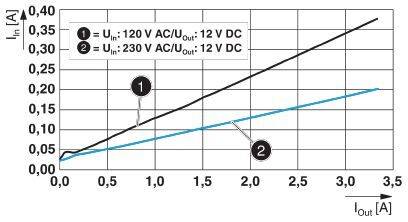

Graf zobrazuje vstupní proud In [A] oproti výstupnímu proudu Iout [A]. Dvě křivky: Uin=120 V AC (strmější), Uin=230 V AC (plošší).

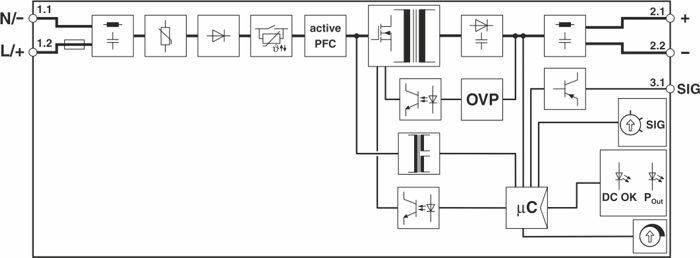

'Schéma zapojení napájecího zdroje s aktivní korekcí účiníku (PFC), ochranou proti přepětí (OVP) a mikrořadičem (µC) pro signálový a stejnosměrný výstup.'

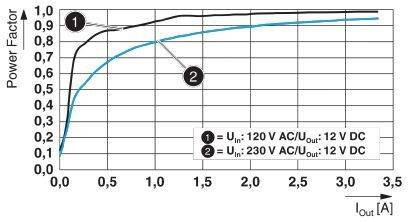

Graf znázorňuje účiník v závislosti na výstupním proudu. Křivky pro 120 V a 230 V AC začínají blízko 0, stoupají a poté se v rozmezí 0,9 až 1,0 zplošťují.

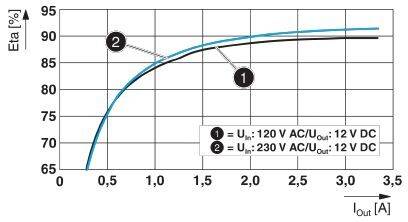

Graf znázorňuje účinnost (η) v procentech na ose Y a výstupní proud (I_out) v ampérech na ose X. Porovnány jsou dvě křivky: 'U_in=120 V AC/U_out=12 V DC' a 'U_in=230 V AC/U_out=12 V DC'. Křivky se přibližují 90% účinnosti.

1/7

Ilustrační obrázek

Datasheety: (PDF)

Okamžité doručení: Čt 1. 10.

5 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 933,06 Kč / kus)

1 933,06 Kč

Bez DPH.

Už jen 5 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Napětí: 300 V/AC 60 s
Délka odizolování: 10 mm
Odběr proudu: 0,44 A (100 V/AC), 0,35 A (120 V/AC), 0.19 A (230 V/AC), 0,2 A (240 V/AC)
Jmenovitý příkon: 32.8 VA

Kategorie produktu: síťový zdroj na DIN lištu

Vstupní napětí (min.): 100 V/AC

Výstupní napětí: 12 V/DC

Vstupní napětí: 100 V/AC až 240 V/AC

Vstupní napětí (max.): 240 V/AC

Výstupní proud (max.): 2.5 A

Výstupní proud (max.) - zaokrouhlený: 2.5 A

: 30 W

Fáze: 1

Připojení: pružinové připojení

Rozm.: (d x š x v) 90 x 22.5 x 106 mm

Hmotnost: 0.181 kg

Výstupní napětí (max.): 12 V/DC

Provozní teplota (max.): +70 °C

Pracovní teplota (min.): +60 °C

Provozní teplota (min.): -25 °C

Číslo výrobce: 2904605

Obsah: 1 ks

MTBF: 1848000 h

Šířka: 22.5 mm

V: 106 mm

Délka: 90 mm

: IP20

Max. teplota: +85 °C

Min. teplota: -40 °C

Typ: QUINT4-PS/1AC/12DC/2.5/PT

Účinnost: 90.9 %

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2140951 Phoenix Contact 2904605 síťový zdroj na DIN lištu 2.5 A 30 W Obsah 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2140951 Phoenix Contact 2904605 síťový zdroj na DIN lištu 2.5 A 30 W Obsah 1 ks

Popis

Primárně taktovaný napájecí zdroj QUINT POWER, push in, montáž na lištu, vstup: 1 fáze, výstup: 12 V DC / 2,5 A

Tento text byl přeložen strojově.

Doplňující informace

Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
