Phoenix Contact 2904598 síťový zdroj na DIN lištu 24 V 2.5 A 60 W Obsah 1 ks

'QUINT POWER' napájecí zdroj s vícenásobnými výstupy a indikátory napětí a signálu, vstup AC 100-240V, výstup DC 24V 3,5A.

Ilustrační obrázek

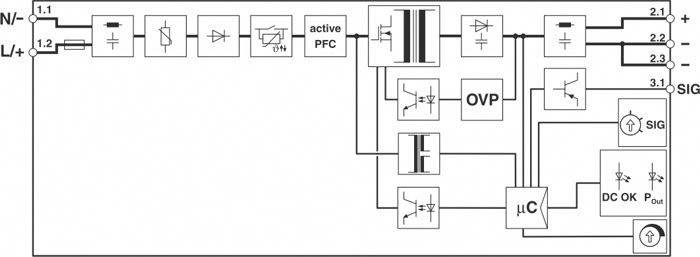

Schematické blokové schéma napájecího obvodu s aktivní korekcí účiníku (PFC), ochranou proti přepětí (OVP) a mikrořadičem (µC).

Graf znázorňuje proudové charakteristiky 'I_in [A]' oproti 'I_out [A]' pro dvě napětí: 1) 120V 'AC/U_out: 24V DC'; 2) 230V 'AC/U_out: 24V DC'. Linie 2 má strmější sklon.

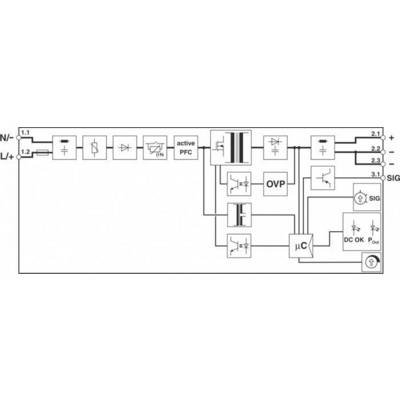

Schematické znázornění napájecího zdroje s aktivní korekcí účiníku (PFC), ochranou proti přepětí (OVP) a mikrořadičem (µC).

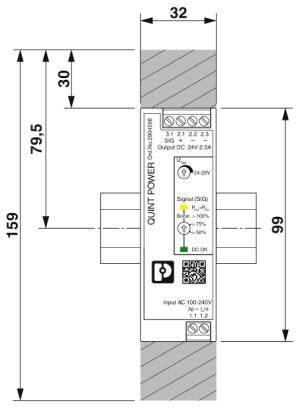

Schéma zapojení napájecího zdroje se vstupem AC 100-240V a výstupem DC 24V 2,5A. Rozměry: 159mm x 99mm x 32mm.

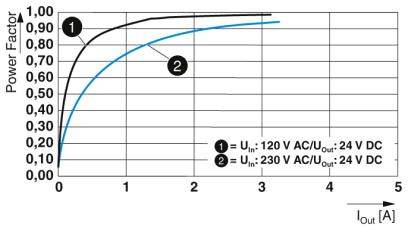

Graf stromového faktoru zobrazuje křivky pro vstupní napětí 120 V a 230 V. Obě křivky zpočátku prudce stoupají a poté se zplošťují v rozmezí 1-5 A.

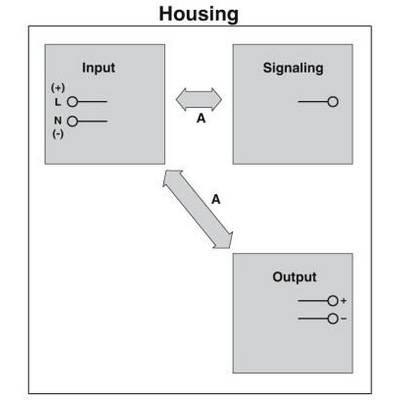

Schematické znázornění systému s bloky: Vstup s kladnou/zápornou hodnotou, signalizací a výstupem. Šipky znázorňují propojení.

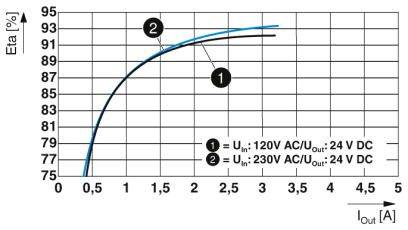

Graf zobrazuje křivky účinnosti dvou napájecích zdrojů. Osy grafu představují účinnost (%) a výstupní proud (A). Vyšší vstupní střídavé napětí (230 V) vede k vyšší účinnosti.

1/8

Ilustrační obrázek

Datasheety: (PDF)

Okamžité doručení: Pá 2. 10.

8 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 933,06 Kč / kus)

1 933,06 Kč

Bez DPH.

Už jen 8 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Napětí: 300 V/AC 30 s
Délka odizolování: 8 mm
Odběr proudu: 0.85 A (100 V/AC), 0,7 A (120 V/AC), 0.39 A (230 V/AC), 0,37 A (240 V/AC)
Jmenovitý příkon: 71 VA

Provedení: Montáž na DIN lištu

Jmenovité vstupní napětí: 100-240 V/AC

Kategorie produktu: síťový zdroj na DIN lištu

Vstupní napětí (min.): 100 V/AC

Výstupní napětí: 24 V/DC

Vstupní napětí: 100 V/AC až 240 V/AC

Vstupní napětí (max.): 240 V/AC

Výstupní proud (max.): 2.5 A

Výstupní proud (max.) - zaokrouhlený: 2.5 A

: 60 W

Typ výstupu (Napájecí zdroje): nastavitelný

Fáze: 1

Výstupní napětí (max.): 24 V

Připojení: šroubovací

Rozm.: (d x š x v) 90 x 32 x 99 mm

Hmotnost: 0.244 kg

Výstupní napětí (max.): 24 V/DC

Výstupní napětí (min.): 24 V

Provozní teplota (max.): +70 °C

Pracovní teplota (min.): +60 °C

Provozní teplota (min.): -25 °C

Číslo výrobce: 2904598

Obsah: 1 ks

MTBF: 1347000 h

Vlastnosti napájecích adaptérů: stabilizováno

Šířka: 32 mm

V: 99 mm

Délka: 90 mm

: IP20

Max. teplota: +85 °C

Min. teplota: -40 °C

Typ: QUINT4-PS/1AC/24DC/2.5/SC

Účinnost: 92.6 %

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Výkon

Připojení

Vstupní napětí (max.)

Výstupní napětí (max.)

Výstupní napětí

Typ výstupu (Napájecí zdroje)

Jmenovité vstupní napětí

Výstupní proud (max.) - zaokrouhlený

Vstupní napětí (min.)

Phoenix Contact 2904598 síťový zdroj na DIN lištu 24 V 2.5 A 60 W Obsah 1 ks

Objednací číslo:2140988

Tento produkt

60 W

šroubovací

240 V/AC

24 V

24 V/DC

nastavitelný

100-240 V/AC

2.5 A

100 V/AC

Phoenix Contact 2904605 síťový zdroj na DIN lištu 12 V/DC 2.5 A 30 W Počet výstupů:1 x Obsah 1 ks

Objednací číslo:2140951

30 W

pružinové připojení

240 V/AC

12 V/DC

nastavitelný

100 - 240 V/AC

2.5 A

100 V/AC

Phoenix Contact 2902995 síťový zdroj na DIN lištu Spotřeba (Stand-By) 0.3 W 48 V 1.25 A 60 W Obsah 1 ks

Objednací číslo:2140996

60 W

šroubovací

264 V/AC

48 V

48 V/DC

pevné napětí

100-240 V/AC

1.25 A

85 V/AC

Phoenix Contact 2904371 síťový zdroj na DIN lištu Spotřeba (Stand-By) 0.3 W 24 V 3.75 A 90 W Obsah 1 ks

Objednací číslo:2141009

90 W

šroubovací

575 V/AC

24 V

24 V/DC

pevné napětí

400 - 500 V/AC

3.75 A

264 V/AC

Phoenix Contact 2904608 síťový zdroj na DIN lištu 12 V 15 A 180 W Obsah 1 ks

Objednací číslo:2141010

180 W

šroubovací

240 V/AC

12 V

12 V/DC

nastavitelný

100-240 V/AC

15 A

100 V/AC

Phoenix Contact 2904610 síťový zdroj na DIN lištu 5 A 240 W Obsah 1 ks

Objednací číslo:2141011

240 W

šroubovací

240 V/AC

48 V/DC

100-240 V/AC

5 A

100 V/AC

Phoenix Contact 2904597 síťový zdroj na DIN lištu 24 V 1.3 A 30 W Obsah 1 ks

Objednací číslo:2141025

30 W

šroubovací

240 V/AC

24 V

24 V/DC

nastavitelný

100-240 V/AC

1.3 A

100 V/AC

Phoenix Contact 2904607 síťový zdroj na DIN lištu 7.5 A 90 W Obsah 1 ks

Objednací číslo:2141026

90 W

pružinové připojení

240 V/AC

12 V/DC

7.5 A

100 V/AC

Phoenix Contact 2903159 síťový zdroj na DIN lištu 5 A 240 W Obsah 1 ks

Objednací číslo:2141033

240 W

pružinové připojení

240 V/AC

48 V/DC

nastavitelný

100-240 V/AC

5 A

100 V/AC

Phoenix Contact 2904599 síťový zdroj na DIN lištu 3.8 A 90 W Obsah 1 ks

Objednací číslo:2141035

90 W

šroubovací

240 V/AC

24 V/DC

3.8 A

100 V/AC

Ke stažení

List technických údajů

List technických údajů 2140988 Phoenix Contact 2904598 síťový zdroj na DIN lištu 24 V 2.5 A 60 W Obsah 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2140988 Phoenix Contact 2904598 síťový zdroj na DIN lištu 24 V 2.5 A 60 W Obsah 1 ks

Popis

Start těžkých zátěží díky dynamický boost. - Preventivní funkce kontroly hlásí nesrovnalosti dříve, než se objeví závada. Úspora místa v rozvaděči díky úzký a plochý tvar.

Tento text byl přeložen strojově.
