Phoenix Contact 2803153 CN-UB-70DC-6-SB zařízení s přepěťovou ochranou Přepětová ochrana pro: N 10 kA Piece 1 ks

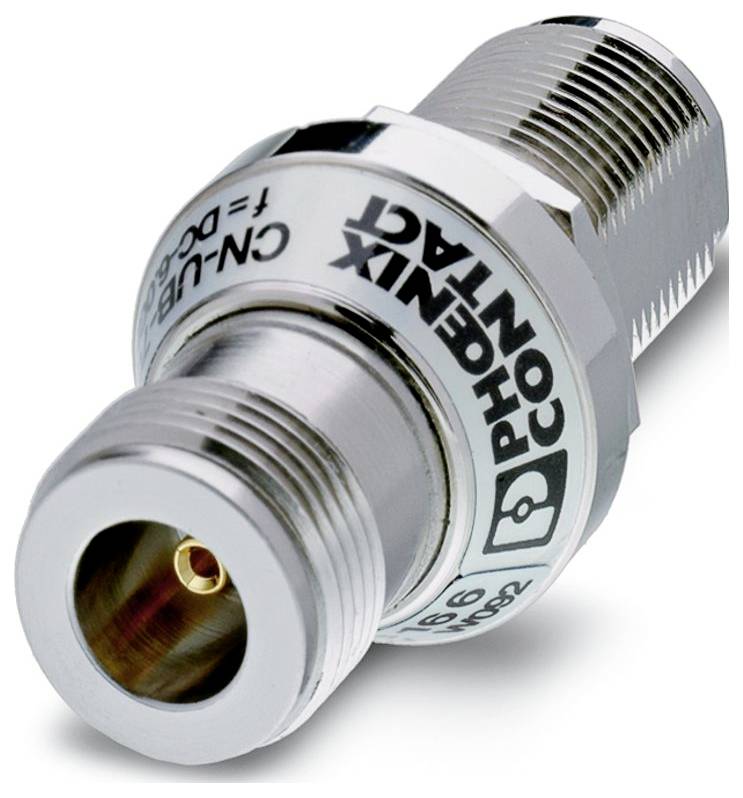

'Detailní snímek kovového koaxiálního konektoru kabel s závitovaným koncem, obsahující označení produktu Phoenix Contact.'

Ilustrační obrázek

Datasheety: (PDF)

Doručení: St 7. 10.

1 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 660,33 Kč / kus)

2 660,33 Kč

Bez DPH.

Doprava zdarma

Už jen 1 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

IEC ZKUŠEBNÍ TŘÍDA: C2;C3;D1
Provedení: Mezizástrčka
Hlášení s přepěťovou ochranou vadí: Žádná
Typ připojení: N konektor 50 Ω
Utahovací moment: 1,4 Nm 1,7 Nm (N-spojková matice)
Šířka: 24 mm
Výška: 24 mm
Hloubka: 50 mm
Barva: Poniklovaná
Materiál pouzdra: Mosaz (CuZn)
Mechanické údaje: Mechanické údaje
Otevřená boční stěna: Ne
Směr působení: Line-Shield/Earth Ground
Maximální trvalé napětí UC: 70 v DC; 50 v AC
Jmenovitý proud 10 A
Provozní proud IC u UC: ≤ 1 µA
Jmenovitý výbojový proud (8/20) µs: 5 kA
Impulzní svodový proud Imp (10/350) µs: 1 kA
Statická omezení výstupního napětí u 1 kV/μs (žíla): ≤ 650 V.
Ochranná hladina Up (žíla země): ≤ 800 v (C2 - 4 kV / 2 kA);≤ 1 kV (C2 - 10 kV / 5 kA)
Kapacita (žíla): typ. 1,5 pF
Odolnost proti nárazu (žíla): C2 - 10 kV / 5 kA; C3 - 100 a; D1 - 1 kA
Okolní podmínky: Okolní podmínky
Ochrana: IP68; IP68
Teplota okolí (provoz): -40 °C ... 90 °C
Normy/předpisy: IEC 61643-21
Poznámka: 2000
Způsob montáže: Mezirohy s možností připojení
Zkušební proud zábleskového světla (10/350) µs, hodnota elektrické sítě Imp: 1 kA
Jmenovitý svodový rázový proud (8/20) µs (žíla): 5 kA
Impulzní svodový proud Imp (10/350) µs (žíla): 1 kA
Omezení výstupního napětí u 1 kV/µs (žíla země) spike: ≤ 650 V.
Doba odezvy TA (žíla): ≤ 100 ns
Vzdušné a povrchové vzdálenosti: Vzdušné a povrchové vzdálenosti
Obecně: Obecně
Vstupní útlum AE, asym.: 0,1 dB (≤ 6 GHz)
Materiál krytu: Ni
Svodový proud Imax (8/20) µs maximálně (žíla): 10 kA
Maximální trvalé napětí UC (žíla): 70 v DC; 50 v AC
Doba odezvy TA (stínění žíly): ≤ 100 ns
Normy, specifikace informační techniky: Specifikace informační techniky
TŘÍDA VDE: C2; C3; D1
Materiál těsnění: Silikon
Materiál vnitřního vodiče: Měď
Materiál vnitřního vodiče: Zlatá
Materiál izolace: PTFE
Jmenovitý výbojový proud (8/20) µs (stínění žílem): 5 kA
Svodový proud Imax (8/20) µs maximálně (žíla): 10 kA
Nennimpulsový proud Ian (10/1000)µs (žíla): 100 A.
Omezení výstupního napětí u 1 kV/μs (stínění žílem) spike: ≤ 650 V.
Ochranná hladina Up (stínidlo žíla): ≤ 800 v (C2 - 4 kV / 2 kA);≤ 1 kV (C2 - 10 kV / 5 kA)
Mezní frekvence fg (3 dB), asym. (Stínění) v 50 Ω systému: > 6 GHz
Frekvenční rozsah 0 Hz... 6 GHz
Poměr stojatých vln VSWR v systému 50 Ω: typ. 1,15 (≤ 6 GHz)
Přípustný VF výkon Pmax při VSWR=xx (50 Ohm systém): 30 W (VSWR = 1,15)
Asymetrická kapacita (stínění): typ. 1,5 pF
Výstupní napětí při 1 kV/μs (stínění žíly) statický: ≤ 650 V.
Odolnost proti nárazu (stínění žílem): C2 - 10 kV/5 kA; C3 - 100 a; D1 - 1 kA
Odolnost proti střídavého proudu (stínění žíla): 5 a - 1 s.

Kategorie produktu: zařízení s přepěťovou ochranou

Přepětová ochrana pro: N

Únikový proud: 10 kA

Provedení: Cestovní adaptéry a mezizástrčky

: IP68

Číslo výrobce: 2803153

Rozm.: (d x š x v) 50 x 24 x 24 mm

Délka: 50 mm

Šířka: 24 mm

V: 24 mm

Hloubka: 50 mm

Obsah: 1 ks

Druh obalu: Piece

UKCA: Ano
