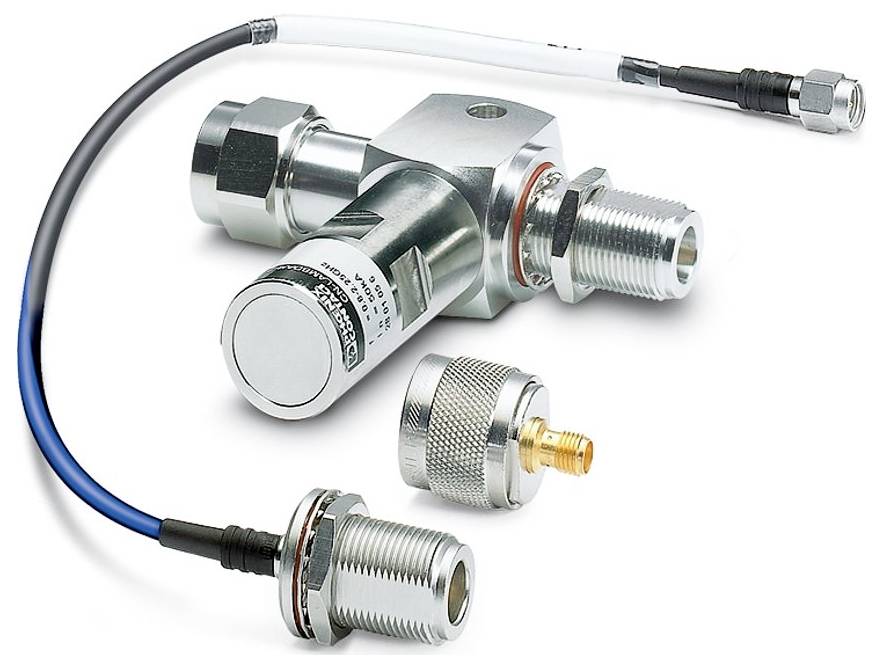

Phoenix Contact 2800491 CSMA-LAMBDA/4-2.0-BS-SET zařízení s přepěťovou ochranou 6 kA Piece 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (4 726,45 Kč / kus)
4 726,45 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- IEC ZKUŠEBNÍ TŘÍDA: C2;C3;D1
- Provedení: Mezizástrčka
- Počet pólů 2
- Hlášení s přepěťovou ochranou vadí: Žádná
- Typ připojení: Šroubové připojení
- Utahovací moment 1,5 Nm
- Šířka: 84,8 mm
- Výška: 25 mm
- Hloubka: 81,5 mm
- Barva: Poniklovaná
- Materiál pouzdra: HPb59-1
- Mechanické údaje: Mechanické údaje
- Otevřená boční stěna: Ne
- Směr působení: Line-Shield/Earth Ground
- Jmenovitý proud 2 a (25 °C)
- Celkový svodový proud ITOMs (8/20) µs: 6 kA
- Statická omezení výstupního napětí u 1 kV/µs (žíla): ≤ 1 V.
- Ochranná hladina Up (žíla): ≤ 5 v (C1 - 1 kV / 500 a);≤ 25 v (C2 - 10 kV / 5 kA);≤ 15 v (6 kV / 3 kA)
- Odolnost proti nárazu (žíla): C2 - 10 kV / 5 kA; D1 - 1 kA
- Okolní podmínky: Okolní podmínky
- Stupeň krytí: IP55
- Teplota okolí (provoz): -40 °C ... 70 °C
- Okolní teplota (skladování/transport): -40 °C... 70 °C
- Nadmořská výška: ≤ 2000 m (amsl)
- Normy/předpisy: EN 61643-21
- Poznámka: 2001 + A1:2009
- Způsob montáže: Mezirohy s možností připojení
- Izolační vlastnosti: Izolační vlastnosti
- Kategorie přepětí: III
- Stupeň znečištění: 2
- Jmenovitý svodový rázový proud (8/20) µs (žíla): 6 kA
- Vstupní útlum AE, asymetrický: ≤ 1 dB (0,8 GHz ... 2,25 GHz)
- Materiál povrchu pouzdra: CU-SN-Zn
- Materiál kontaktu: Au
- Materiál izolace: PTFE
- Materiál pružinového kontaktu: QSn6.5-0.1
- Jmenovitý výbojový proud (8/20) µs (stínění žílem): 6 kA
- Frekvenční rozsah 0,8 GHz... 2,25 GHz
- Poměr stojatých vln VSWR v systému 50 Ω: ≤ 1,20 (0,8 GHz ... 2,25 GHz);≤ 1,10 (1,7 GHz... 2,1 GHz)
- Přípustný HF výkon Pmax při VSWR=xx (50-Ohm systém): ≤ 110 W (VSWR = 1,0 / 40 °C);≤ 60 W (VSWR = 1,0 / 70 °C)
- Omezení výstupního napětí při 1 kV/µs (stínění žílem) statický: ≤ 1 V.
- Odolnost proti nárazu (stínění žílem): C2 - 10 kV / 5 kA; D1 - 1 kA
- PE připojení: PE konektor
- Impulzní svodový proud Imp (10/350) µs (žíla): 1 kA
- Kategorie produktu
zařízení s přepěťovou ochranou
- Únikový proud
6 kA
- Provedení
Cestovní adaptéry a mezizástrčky
IP55
- Číslo výrobce
2800491
- Rozm.
(š x v x h) 84.8 x 25 x 81.5 mm
- Šířka
84.8 mm
- V
25 mm
- Hloubka
81.5 mm
- Obsah
1 ks
- Druh obalu
Piece
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3579450 Phoenix Contact 2800491 CSMA-LAMBDA/4-2.0-BS-SET zařízení s přepěťovou ochranou 6 kA Piece 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3579450 Phoenix Contact 2800491 CSMA-LAMBDA/4-2.0-BS-SET zařízení s přepěťovou ochranou 6 kA Piece 1 ks
Popis
Mezizástrčka s technologií lambda/4 jako přepěťová ochrana pro koaxiální rozhraní signálu. Připojení: Zdířka pro konektor SMA
