Phoenix Contact 2715979 svorka pro iniciační prvky a aktory 6.2 mm šroubovací šedá 1 ks Piece

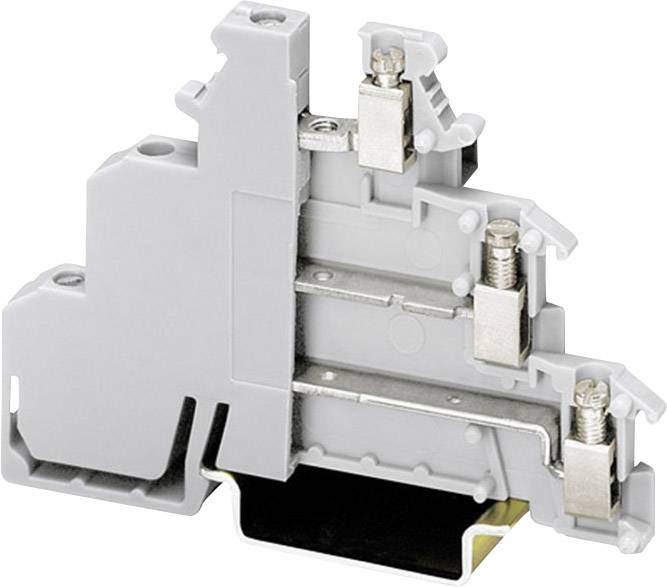

Šedý, dvoupólový řadový svorkovnicový modul se šroubovým připojením pro elektrické zapojení, montovatelný na DIN lištu.

Ilustrační obrázek

1/2

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

svorka pro iniciační prvky a aktory

Připojení

šroubovací

Flexibilní průměr (max.)

2.5 mm²

Pevný průřez (max.)

4 mm²

Datasheety: (PDF)

Okamžité doručení: Čt 1. 10.

104 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (165,28 Kč / kus)

190,07 Kč

-13 %

165,28 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Třípatrová svorka pro senzory.

Technické parametry

S PE svorkovnicí

Druh obalu: Piece

Kategorie produktu: svorka pro iniciační prvky a aktory

Připojení: šroubovací

Průřez flexibilní (min.): 0.2 mm²

Flexibilní průměr (max.): 2.5 mm²

Průřez pevný (min.): 0.2 mm²

Pevný průřez (max.): 4 mm²

AWG min.: 24

AWG max.: 12

Šířka svorky: 6.2 mm

Počet řádků: 3

Pólů: 6

Barva: šedá

Jmenovitý proud: 24 A

Jmenovitý proud - filtr: 24 A

Jmenovité napětí: 250 V

Délka izolace (max.): 8 mm

Číslo výrobce: 2715979

Obsah: 1 ks

Průmyslové balení: Ne

Typ: DIKD 1,5

Rozm.: (d x š x v) 72.5 x 6.2 x 54.5 mm

Šířka: 6.2 mm

V: 54.5 mm

Délka: 72.5 mm

Hmotnost: 0.02

Třída hořlavosti: V2

Barva připojovacího prvku: šedá

Izolační materiál: PA

Izolace: PA

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 743122 Phoenix Contact 2715979 svorka pro iniciační prvky a aktory 6.2 mm šroubovací šedá 1 ks Piece

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 743122 Phoenix Contact 2715979 svorka pro iniciační prvky a aktory 6.2 mm šroubovací šedá 1 ks Piece

Popis

Pro racionální zapojení moderních řízení strojů k montáži na montážní lištu podle DIN EN 50 022. U třípatrové svorky se senzory jsou svedeny všechny vodiče paralelně na jednu svorku.

Provedení

V horním patře se nachází průchozí svorka pro šíření signálu, v prostředním a dolním patře jsou vždy jednostranně svorky pro plusové nebo minusové připojení. Třípatrová aktorová svorka má v dolním patře PE svorkovnici. Čtyřvodičová I/O svorka VIOK 1,5 je kombinací DIK 1,5 a DOK 1,5. V nejnižším patře je umístněná PE svorkovniceí, nad ní kladný a záporný pól napájení, v nejvyšším patře připojení signálních vodičů, tj. jen jedna svorka pro senzory a aktory; minimální náklady na propojování díky potenciálnímu rozdělovači s barevnými vkládacími můstky, uzavřené pouzdro, není potřeba další kryt.
