Phoenix Contact 2702198 anténní bariéra | Conrad Electronic

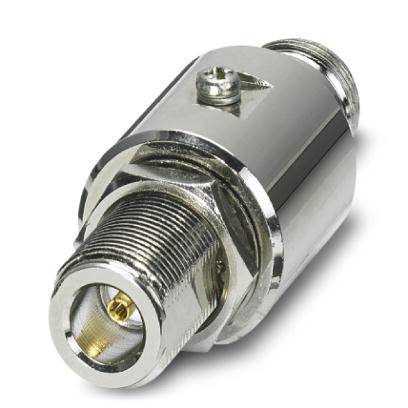

Stříbrný koaxiální konektor se šroubovacím mechanismem, vhodný pro použití v elektronických zařízeních.

Ilustrační obrázek

Stříbrný koaxiální konektor se šroubovacím mechanismem, vhodný pro použití v elektronických zařízeních.

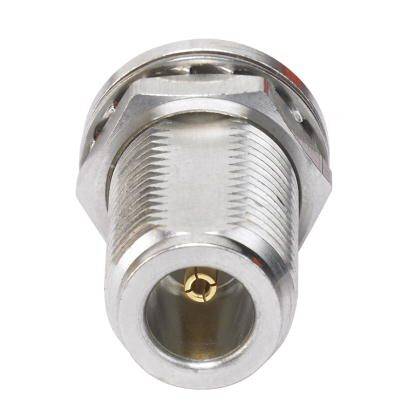

Kovový koaxiální konektor při detailním pohledu zblízka. Jsou viditelné vnitřní závity a centrální kontaktní bod.

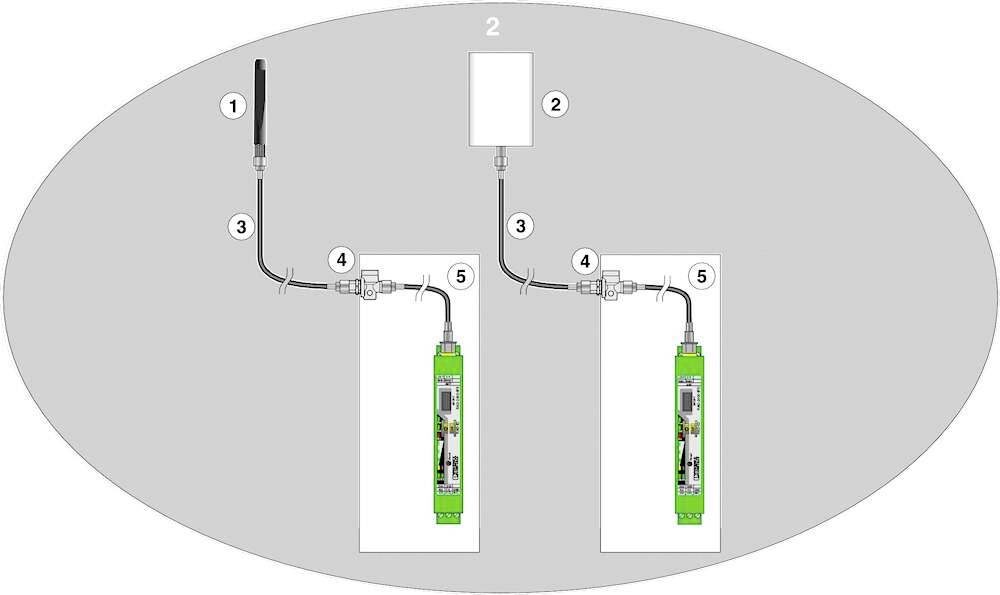

Diagram znázorňuje propojení dvou zelených zařízení (5) s centrální jednotkou (2) prostřednictvím kabelů (3 a 4) a antény (1).

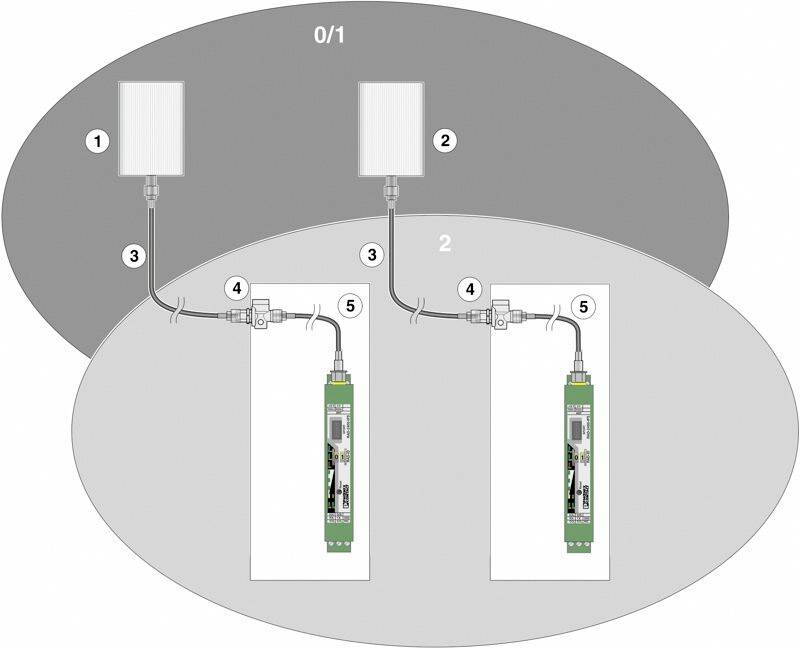

Dva anténní systémy se propojují se dvěma elektronickými zařízeními. Štítky: 0/1 a 2, s číslovanými kroky 1-5.

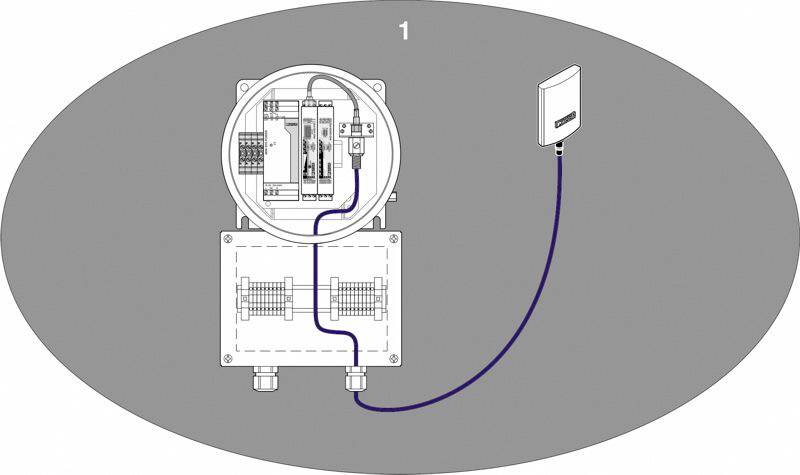

Diagram znázorňuje elektrický obvod se dvěma komponenty, které jsou propojeny kabelem. Ukazuje elektrické obvody a připojení.

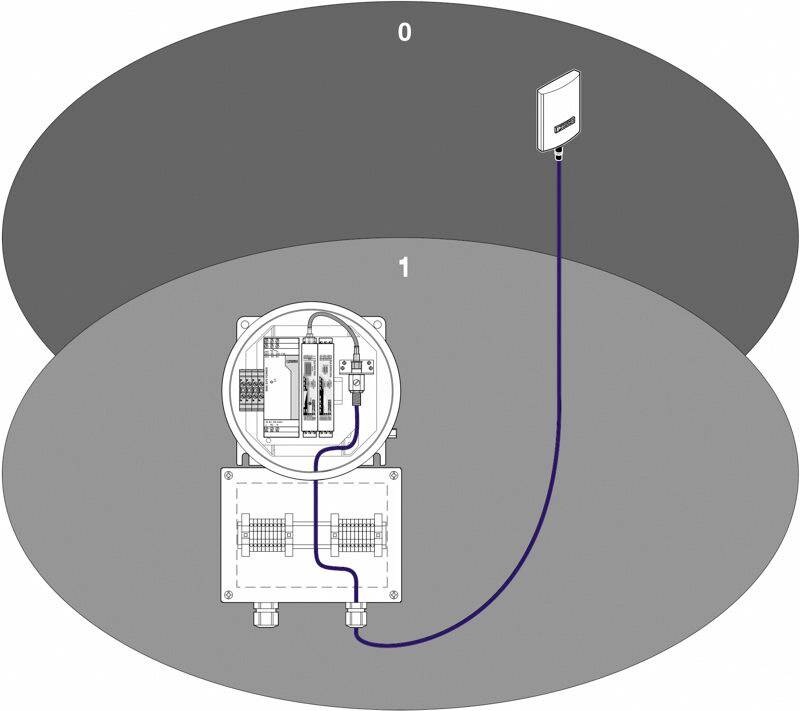

Diagram propojeného zařízení: Zařízení je připojeno kabelem k senzoru. Pozadí je rozděleno do dvou oblastí '0' a '1'.

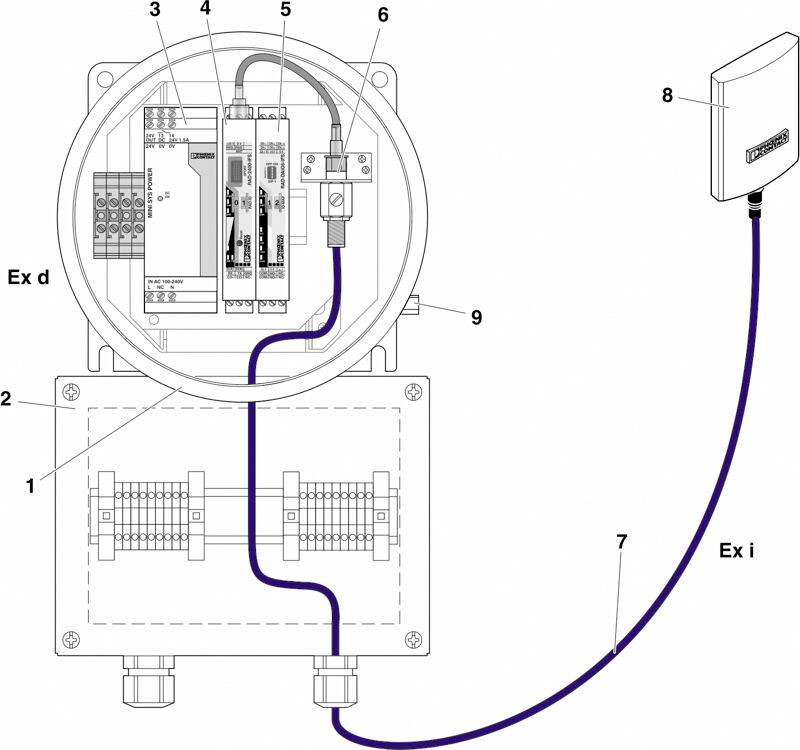

Diagram Ex d pouzdra spojeného kabelem s Ex i zařízením. Komponenty jsou očíslovány a označeny.

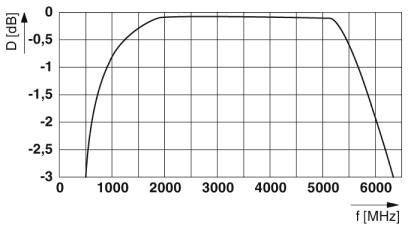

Graf frekvenčního průběhu ukazuje téměř rovnou křivku mezi 500 MHz a 5000 MHz s nárůstem a poklesem na krajích.

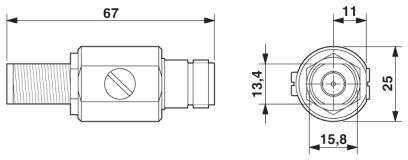

Technický výkres mechanické komponenty s rozměry: délka 67 mm, průměr 13,4 mm, šířka 15,8 mm.

1/9

Ilustrační obrázek

Phoenix Contact

Datasheety: (PDF)

European union

Doručení: Út 20. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Ks

Celková cena (5 238,84 Kč / kus)

5 238,84 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Stupeň krytí: IP65
Provozní rozsah teplot: -40 °C ... 75 °C
Impedance 50 Ω
Připojení: N (female) / N (female)
Příkon Pi: ≤ 2 W
Maximální chybové napětí Um: 253 V AC/DC
Maximální kapacita: 5,64 pF
Zkušební napětí: 2,1 kV AC (50 Hz / 2 s)
Materiál krytu: poniklovaná mosaz
Materiál krytu povrch: nikl
Materiál vnitřního vodiče: měď a Zinek
Materiál vnitřního vodiče: zlato povrch
Materiál Izolační těleso: PTFE
Těsnicí materiál: silikon
Materiál pružinový kontakt: CuSn
Materiál kontaktní plocha: Au

Kategorie produktu: anténní bariéra

Typ: BAR-ANT-N-N-EX

Číslo výrobce: 2702198

UKCA: Ano

Ke stažení

List technických údajů

European union

List technických údajů 2209816 Phoenix Contact 2702198 anténní bariéra

List technických údajů 2209816 Phoenix Contact 2702198 anténní bariéra

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2209816 Phoenix Contact 2702198 anténní bariéra

Popis

Mezinárodní schválení (ATEX, IECEx). Použití standardních antény zóny 0, 1 a 2. Rollstopem

Tento text byl přeložen strojově.
