Phoenix Contact 2702136 anténa | Conrad Electronic

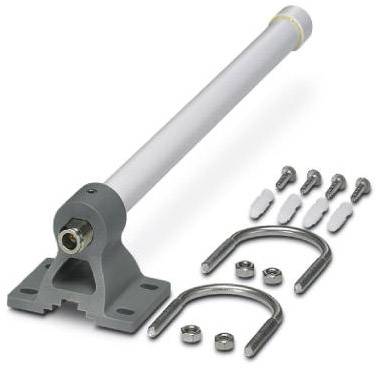

Montážní sada antény s tyčovým držákem, U-svorkami, šrouby a hmoždinkami. Pro snadnou instalaci antén.

Ilustrační obrázek

Montážní sada antény s tyčovým držákem, U-svorkami, šrouby a hmoždinkami. Pro snadnou instalaci antén.

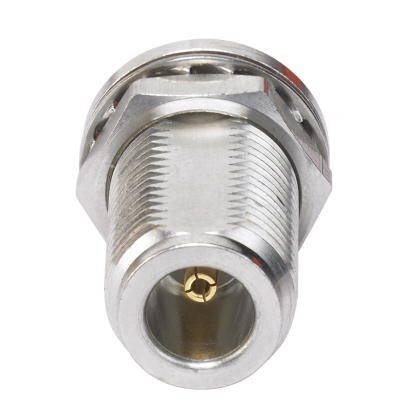

Koaxiální konektor ze stříbrného kovu, vpředu otevřený pro připojení kabelu. Primárně používaný pro antény nebo satelitní systémy.

Stříbrná koaxiální zásuvka v detailním záběru, zobrazující závit a střed pro připojení kabelu. Používaná především v elektronických zařízeních.

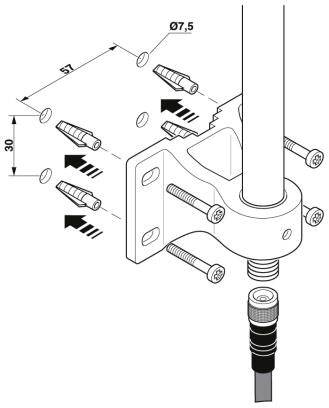

Výkres rozloženého pohledu na upevňovací sadu. Zobrazuje komponenty pro montáž kovového sloupku se šipkami a rozměry: 57 mm, 30 mm, 7,5 mm.

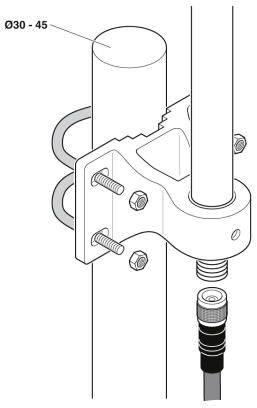

Diagram upevnění potrubní konzole. Zobrazuje šrouby a svorky držící svislé potrubí; vhodné pro průměr Ø30 - 45.

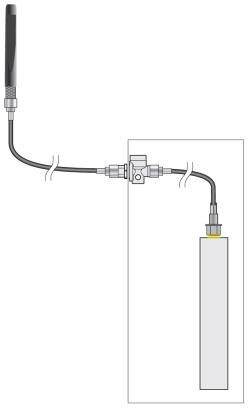

Diagram anténního systému s konektorovými spoji a válcovou anténou na pravé straně. Kabely propojující jednotlivé komponenty.

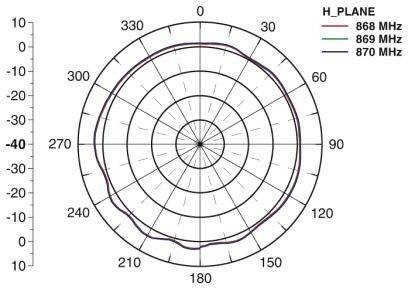

Polární diagram pro H-rovinu ukazuje frekvence 868 MHz, 869 MHz a 870 MHz. Úhly ve stupních na vnější stupnici, decibely na vnitřní stupnici.

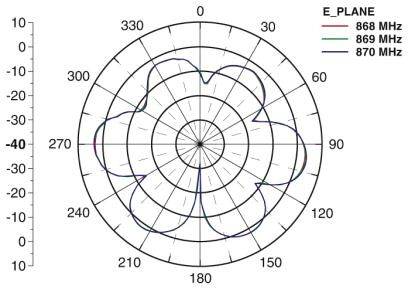

Polární diagram zobrazuje E-rovinu pro 868, 869 a 870 MHz. Radiální čáry označují úhly ve stupních. Čáry ukazují vzory distribuce frekvence.

1/8

Ilustrační obrázek

Phoenix Contact

Datasheety: (PDF)

European union

Doručení: Út 20. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Ks

Celková cena (5 544,63 Kč / kus)

5 544,63 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Ochrana: IP67
Provozní rozsah teplot: -40 °C ... 75 °C
Úhel rozevření horizontální: 360°
Úhel rozevření vertikální: 30°
Polarizace: lineární, vertikální
Impedance 50 Ω
Připojení: N (female)
Materiál: plast vyztužený skelnými vlákny (anténa) / plast vyztužený skelnými vlákny (držák)/V2A (U-šroubem)
Typ montáže: montáž na stožár nebo k montáži na zeď
Vnější průměr: 30 mm ... 45 mm (sloup)
Průměr: 20 mm

Kategorie produktu: anténa

Typ: ANT-OMNI-868-01

Číslo výrobce: 2702136

V: 620 mm

UKCA: Ano

Ke stažení

List technických údajů

European union

List technických údajů 2209811 Phoenix Contact 2702136 anténa

List technických údajů 2209811 Phoenix Contact 2702136 anténa

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2209811 Phoenix Contact 2702136 anténa

Popis

Pro použití v prostředí s nebezpečím výbuchu. Pro střední vzdálenosti. Pro pohyblivé použití. Pro větší bodové nebo mesh spoje.
