Phoenix Contact 2404297 SOL-SC-2ST-0-DC-1MPPT-1101 připojovací krabice generátoru | Conrad Electronic

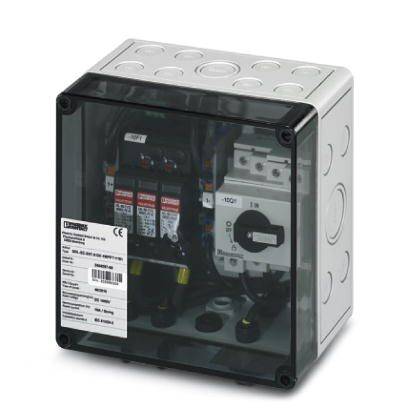

Elektrická rozvodná skříň s průhledným krytem zobrazuje vnitřní spínací komponenty a štítky s technickými údaji.

Ilustrační obrázek

Elektrická rozvodná skříň s průhledným krytem zobrazuje vnitřní spínací komponenty a štítky s technickými údaji.

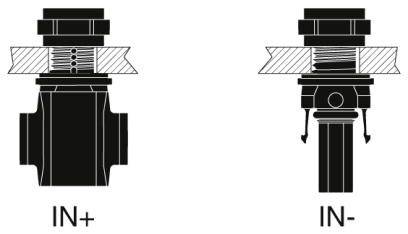

Diagram dvou ventilů. Vlevo: 'IN+', vpravo: 'IN-'. Oba znázorňují různé směry proudění pomocí šipek a čar.

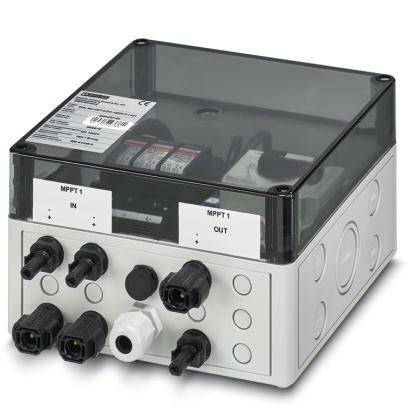

Obdélníkový, průhledný elektrický rozvodný box s několika přípojkami a spínači. Označený štítky 'MPPT1 IN' a 'MPPT1 OUT'.

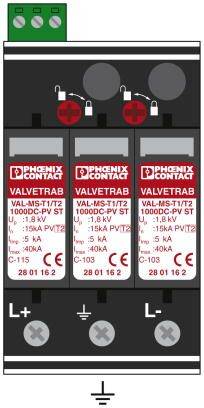

Tři červené moduly přepěťové ochrany od společnosti Phoenix Contact s nápisem VALVETRAB, namontované ve svislé řadě.

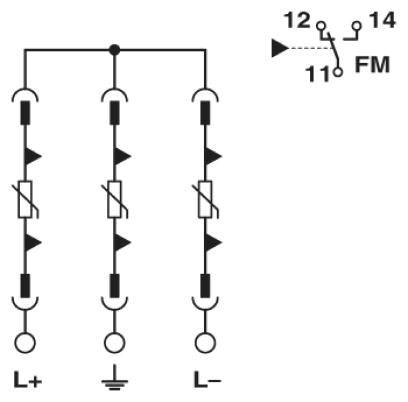

Schéma elektrického obvodu se třemi paralelně zapojenými diodami; vpravo je spínač s polohami 11, 12 a 14.

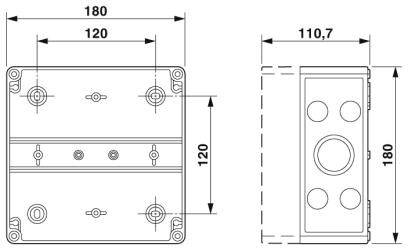

Technický výkres obdélníkového pouzdra s rozměry: 180 mm a 120 mm. Pohled shora a boční pohled.

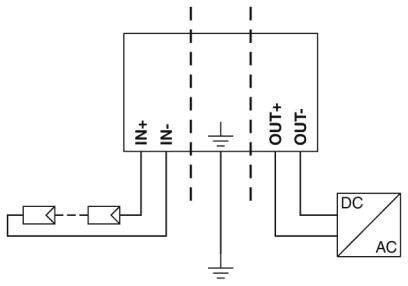

Elektrické schéma s připojovacími body: 'IN+', 'IN-', mezi diodami a kondenzátorem, a 'OUT+', 'OUT-', propojené s měničem DC/AC.

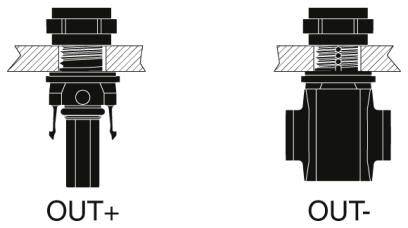

Diagram znázorňuje dva ventily, 'OUT+' a 'OUT-'. Vlevo: Ventil se šipkami znázorňujícími směr průtoku. Vpravo: Ventil bez šipek.

1/8

Ilustrační obrázek

Phoenix Contact

Datasheety: (PDF)

European union

Okamžité doručení: Po 5. 10.

4 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Ks

Celková cena (6 756,20 Kč / kus)

6 756,20 Kč

Bez DPH.

Doprava zdarma

Už jen 4 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Stupeň krytí: IP65
Provozní rozsah teplot: -20 °C až +50 °C
Materiál víko / dveří: polykarbonát (transparentní)
Počet string vstupy: 2
Proud na String: 16 A
Počet výstupů: 1 (v závislosti MPP tracker)
Počet podporovaných MPP tracker: 1
Typ kabelu: SUNCLIX
Průřez vodičů string vstup: 2,5 mm² do 6 mm²
Průřez vodičů výstup: 2,5 mm² do 6 mm²
Spínací výkon: 32 A (1000 V)

Kategorie produktu: připojovací krabice generátoru

Rozm.: (š x v x h) 180 x 180 x 111 mm

Hmotnost: 2.1630

Obsah: 1 ks

Šířka: 180 mm

V: 180 mm

Hloubka: 111 mm

Systémové napětí: 1000 V

UKCA: Ano

Ke stažení

List technických údajů

European union

List technických údajů 2209749 Phoenix Contact 2404297 SOL-SC-2ST-0-DC-1MPPT-1101 připojovací krabice generátoru

List technických údajů 2209749 Phoenix Contact 2404297 SOL-SC-2ST-0-DC-1MPPT-1101 připojovací krabice generátoru

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2209749 Phoenix Contact 2404297 SOL-SC-2ST-0-DC-1MPPT-1101 připojovací krabice generátoru

Popis

Normované spínací přístroj kombinaci díky použití DIN EN 61439.
