Phoenix Contact 2403337 SOL-SC-1ST-0-DC-2MPPT-2001 připojovací krabice generátoru

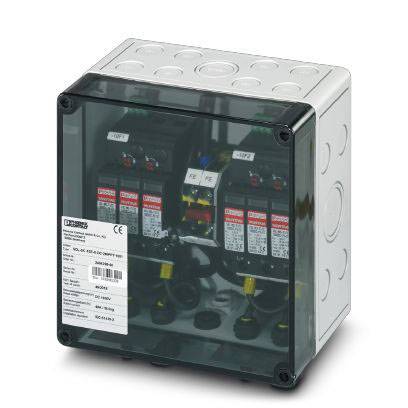

Obdélníkový elektrický rozváděč s průhledným krytem zobrazuje několik spínačů s popiskami a vnitřní kabeláž.

Ilustrační obrázek

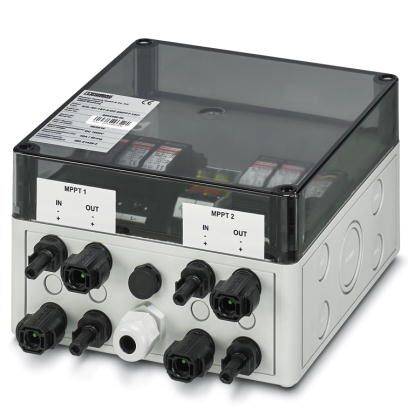

Elektrická připojovací skříňka s několika kabelovými spoji a dvěma označeními 'MPPT 1' a 'MPPT 2' pro vstupy a výstupy.

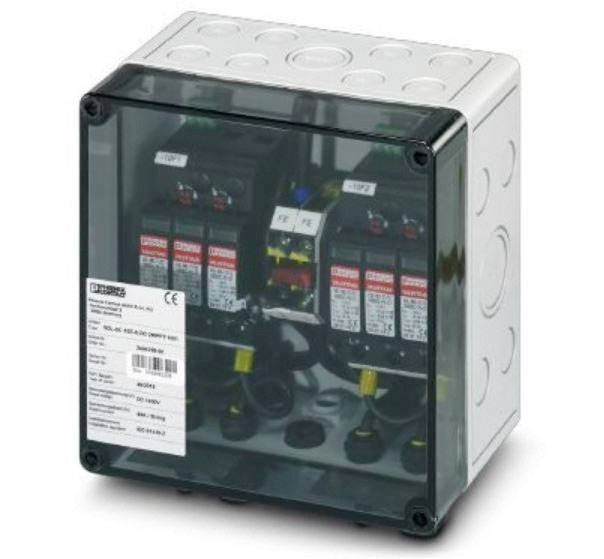

Elektrický rozvaděč s několika chráněnými obvody. Štítek zobrazuje technické údaje a informace o výrobci.

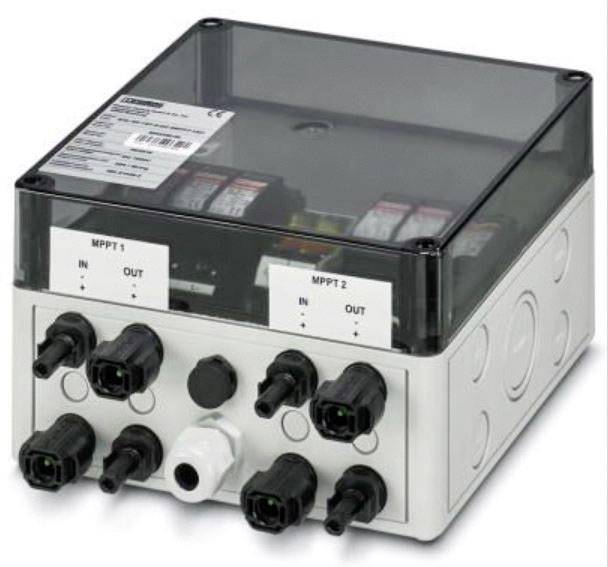

Rozváděč s přípojkami a označeními 'MPPT 1', 'MPPT 2'. Používán pro solární systémy ke kontrole a distribuci elektrické energie.

Schématický nákres s třemi paralelními elektrickými obvody, každý s diodou a rezistorem. Vpravo nahoře přepínací zařízení s označením '11, 12, 14, FM'.

Žluto-zelený pruhovaný obdélníkový výstražný štítek s připojeným symbolickým zemnicím symbolem označuje místo uzemnění.

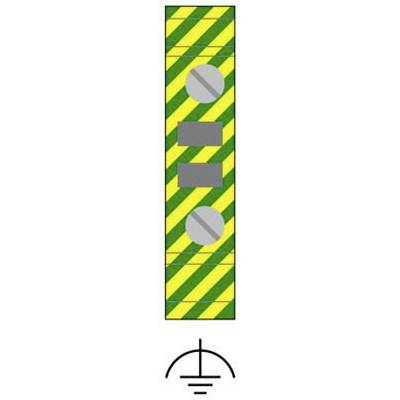

Obrázek ukazuje žluto-zeleně pruhované dopravní značení s několika šedými symboly nad ním a uzemňovacím symbolem pod ním.

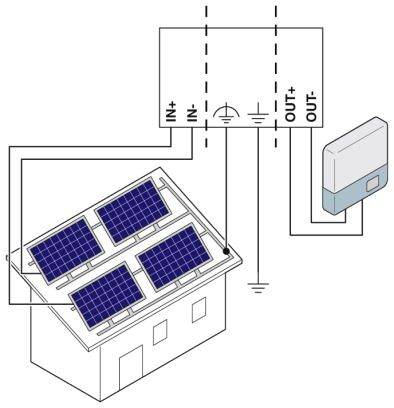

Schéma solární elektrárny: Solární moduly na střeše domu, propojené kabely s měničem, pro přeměnu elektrické energie.

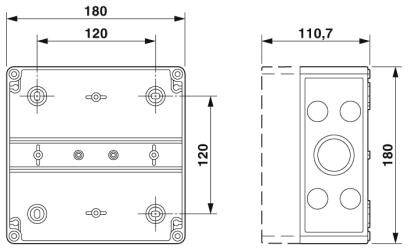

Technický výkres obdélníkového pouzdra s rozměry: 180x120 mm, boční pohled 110,7 mm. Zobrazuje otvory a montážní body.

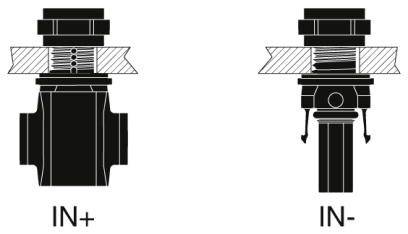

Diagram elektro-hydraulických přípojek se značkami 'IN+' a 'IN-', znázorňující různé propojení.

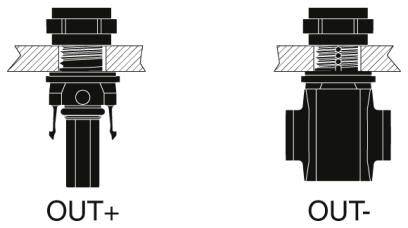

Technický výkres dvou ventilů s popiskem: OUT+ a OUT-. Vlevo znázorněno propojení s provedeným potrubím, vpravo bez něj.

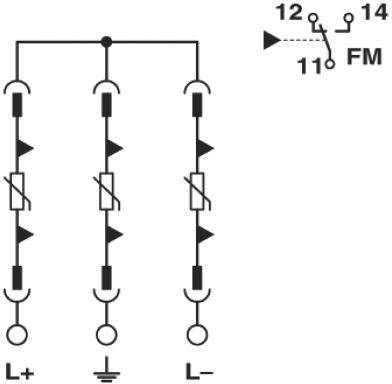

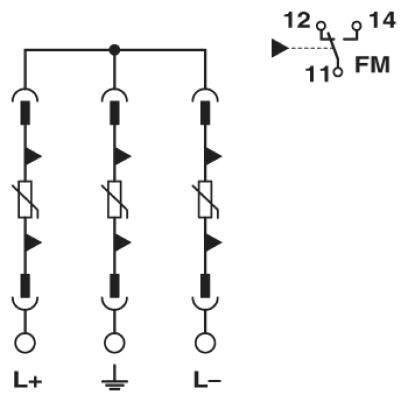

Elektrické schéma: Tři diody zapojené paralelně. Vpravo spínač FM s kontakty 11, 12 a 14.

Technický výkres obdélníkové krabice s rozměry: 180 mm x 120 mm. Boční pohled ukazuje hloubku 110,7 mm.

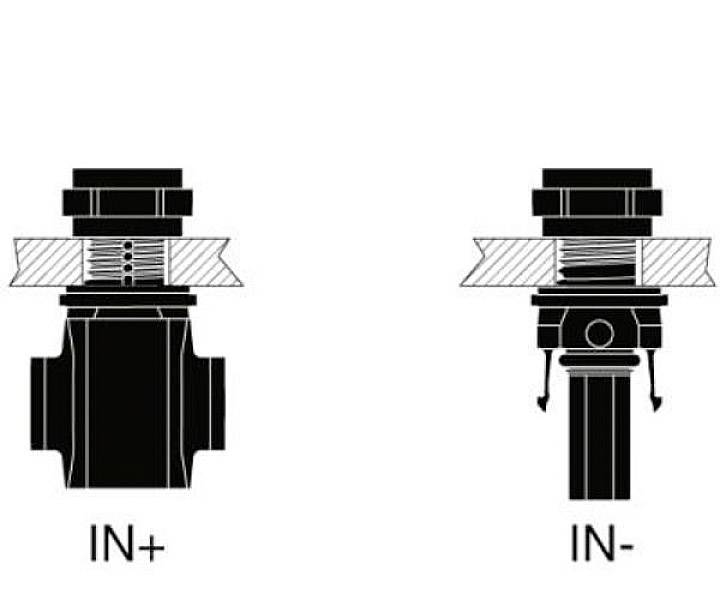

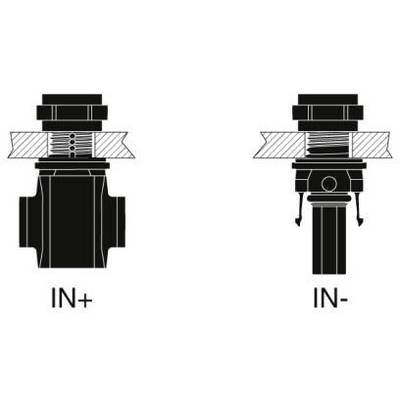

Diagram se dvěma hydraulickými ventily. Vlevo ventil 'IN+', vpravo ventil 'IN-'. Ventily mají odlišné vnitřní struktury.

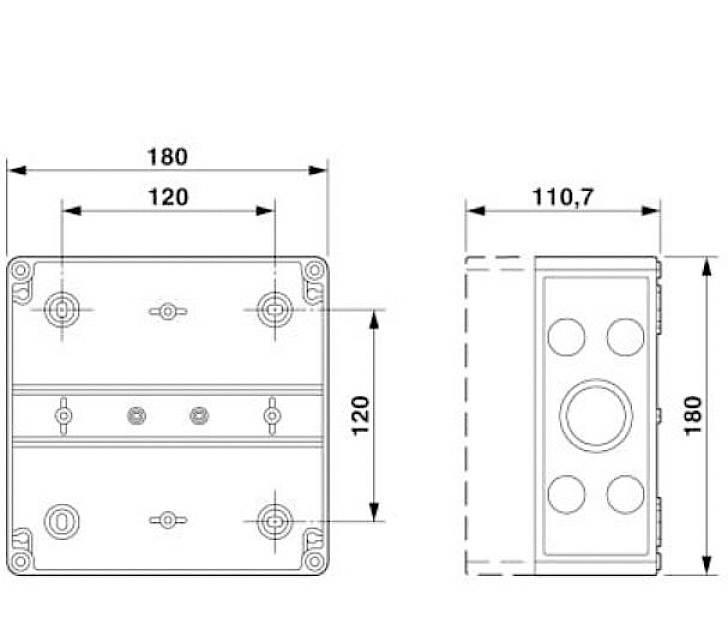

Technický výkres obdélníkové krabice s rozměry: 180 mm x 120 mm x 110,7 mm. Zobrazuje umístění šroubových otvorů a průchodů.

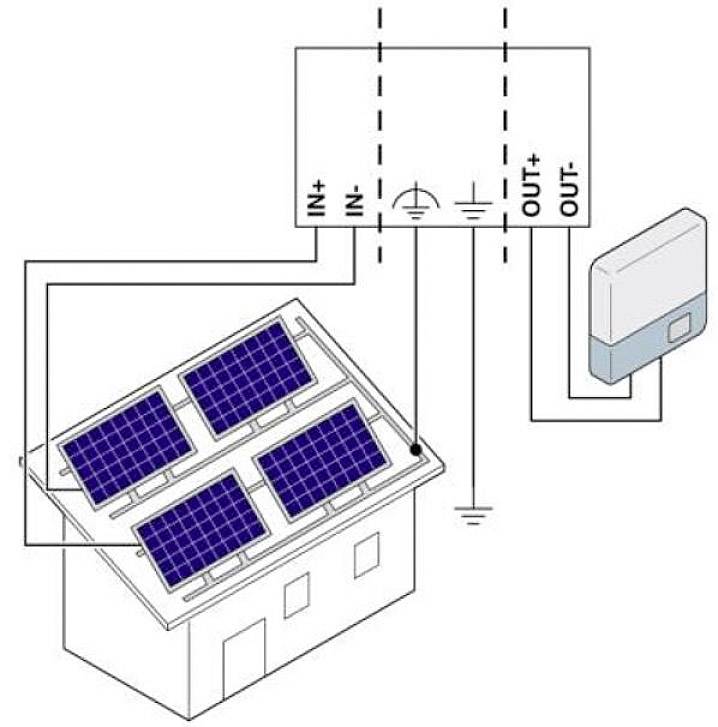

Graf ukazuje, jak jsou solární články na střeše domu propojeny s měničem. Elektřina proudí z článků do měniče.

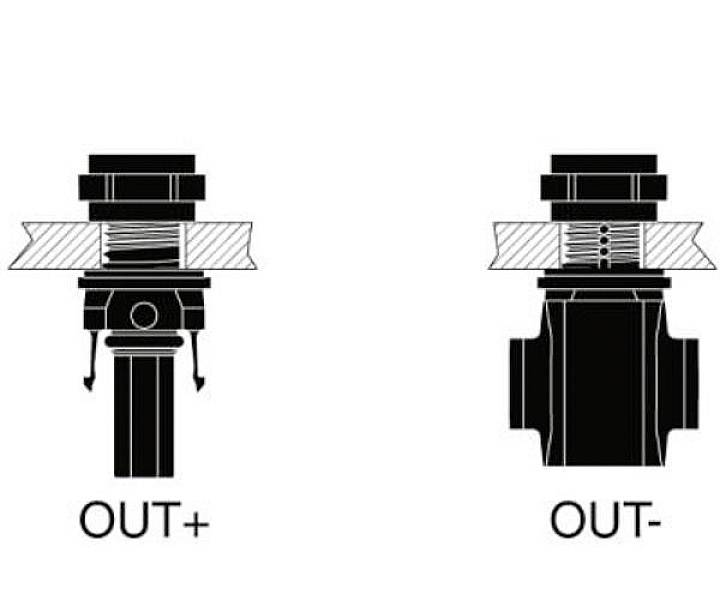

Dvě schematické kresby konektorů. Vlevo: OUT+, vpravo: OUT-. Zobrazeny jsou rozdíly v uspořádání součástek.

1/17

Ilustrační obrázek

Datasheety: (PDF)

Brzy k dispozici

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (5 511,57 Kč / kus)

5 511,57 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Připojovací box pro generátor 2x1 String

Rychlá instalace a uvedení do provozu
Normativní kombinace spínacích přístrojů díky použití DIN EN 61439

Technické parametry

Stupeň krytí: IP65
Provozní rozsah teplot: -20 °C až +55 °C
Materiál víko / dveří: polykarbonát (transparentní)
Počet string vstupy: 1 (v závislosti MPP tracker)
Proud na String: 40 A
Počet výstupů: 1 (v závislosti MPP tracker)
Počet podporovaných MPP tracker: 2
Typ kabelu: SUNCLIX
Průřez vodičů string vstup: 2,5 mm² do 6 mm²
Průřez vodičů výstup: 2,5 mm² do 6 mm²

Kategorie produktu: připojovací krabice generátoru

Rozm.: (š x v x h) 180 x 180 x 111 mm

Hmotnost: 2.2350

Obsah: 1 ks

Šířka: 180 mm

V: 180 mm

Hloubka: 111 mm

Systémové napětí: 1000 V

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2140993 Phoenix Contact 2403337 SOL-SC-1ST-0-DC-2MPPT-2001 připojovací krabice generátoru

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2140993 Phoenix Contact 2403337 SOL-SC-1ST-0-DC-2MPPT-2001 připojovací krabice generátoru

Popis

Připojovací box pro generátor; MPP napětí: 1000 v DC; počet stresu: 1; počet podporovaných MPP trackerů: 2; přepěťová ochrana: T2; vybavení: Bez speciálního vybavení; způsob vedení: SUNCLIX; rozsah dodávky: DC konektor pro připojení SPZ.
