Phoenix Contact 1984743 svorkovnice pro tiskárny 1.5 mm² Pólů 15 zelená 50 ks

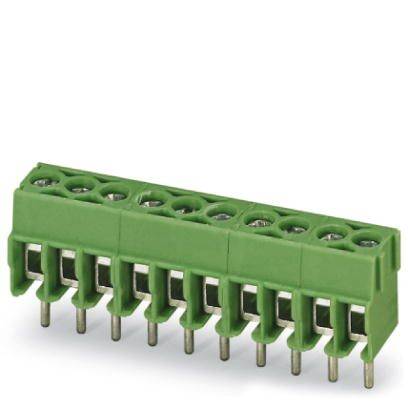

Zelený svorkovací blok s více připojovacími body, stohovatelný, určený pro upevnění elektrických vodičů na desce plošného spoje.

Ilustrační obrázek

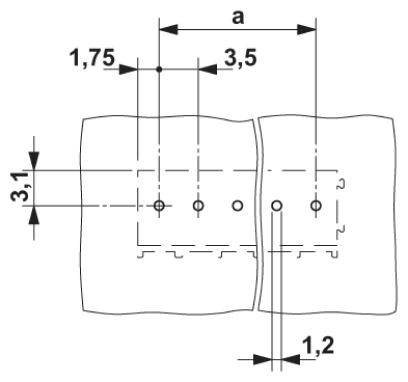

Technický výkres zobrazuje vzdálenosti v milimetrech mezi otvory na dvou propojených plochách: 1,75, 3,1, 1,2 a 3,5.

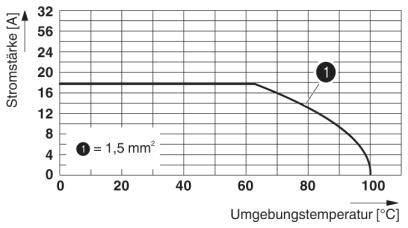

Graf ukazuje elektrický proud v závislosti na okolní teplotě pro kabel 1,5 mm². Proud klesá od 80°C a při 100°C klesá na 16 A.

1/3

Ilustrační obrázek

Kategorie produktu

svorkovnice pro tiskárny

Rastr (rozteč)

3.5 mm

Počet kontaktů v řadě

Pólů

Připojení

šroubovací

do DPS

Datasheety: (PDF)

Doručení: Po 16. 11.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Set(y))

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet (velikost balení 50 ks)

Celková cena (63,95 Kč / kus)

3 197,52 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Svorka pro desky plošných spojů

Obsah 50 ks

Technické parametry

Závit: šrouby M2
Montáž: pájení vlnou
Počet konektorů: 15
Zásuvné: ne
Utahovací moment: 0,22 Nm ... 0,25 Nm
Povrchové provedení: galvanicky pocínované
Kovový povrch pájeného místa (krycí vrstvy): cín (3 - 12 µm Sn)
Izolační: PA
Izolační skupina: I
Montážní výška (výška bez pájecí pin): 9,15 mm
Pinlange: 4,5 mm
Kolíkové rozměry: ø 0,9 mm
Jmenovité rázové napětí (III/3): 2,5 kV
Jmenovitý průřez: 1,5 mm²

Typ: PT 1,5/15-3,5-H

Kategorie produktu: svorkovnice pro tiskárny

Vlastnosti: s třmenem na ochranu vodiče

Rastr (rozteč): 3.5 mm

Počet řádků: 1

Počet kontaktů v řadě: 15

Pólů: 15

Délka izolace (max.): 5 mm

Připojení: šroubovací
do DPS

Jmenovitý proud: 17.5 A

Průřez flexibilní (min.): 0.2 mm²

Jmenovitý proud - filtr: 17.5 A

Průřez pevný (min.): 0.2 mm²

Flexibilní průměr (max.): 1.5 mm²

Pevný průřez (max.): 1.5 mm²

AWG min.: 26

AWG max.: 16

Materiál kontaktu: slitina mědi, pozinkovaná

Materiál pouzdra: polyamid

Barva: zelená

Číslo výrobce: 1984743

Obsah: 50 ks

Jmenovité napětí: 200 V

Šířka: 52.5 mm

V: 13.65 mm

Délka: 7.55 mm

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2209568 Phoenix Contact 1984743 svorkovnice pro tiskárny 1.5 mm² Pólů 15 zelená 50 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2209568 Phoenix Contact 1984743 svorkovnice pro tiskárny 1.5 mm² Pólů 15 zelená 50 ks

Popis

Toto připojení principu umožňuje použití na celém světě. Nízké zahřívání díky maximální kontakt. Velký Klemmvermogen díky hranaté prostoru. Umožňuje připojení dvou vodičů. Boční aretací umožňuje individuální sestavení různými počty pólů.

Tento text byl přeložen strojově.
