Name: Phoenix Contact 1984730 svorkovnice pro tiskárny 1.5 mm² Pólů 14 zelená 50 ks Piece
Brand: Phoenix Contact
SKU: 2209567
Availability: BackOrder

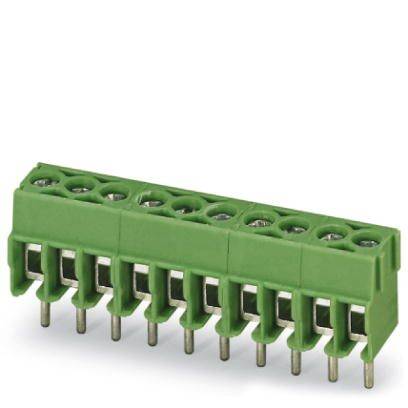

Zelený elektrický konektor s osmi kontakty a kovovými kolíky, vhodný pro montáž na desku plošných spojů.

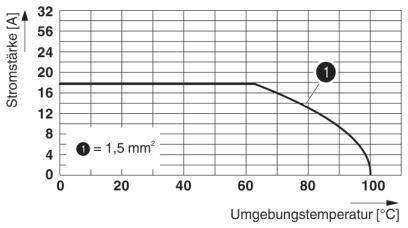

Graf ukazuje vztah mezi proudovou intenzitou (A) a okolní teplotou (°C) pro vodič s průřezem 1,5 mm². Proud se začíná snižovat přibližně od 85°C.

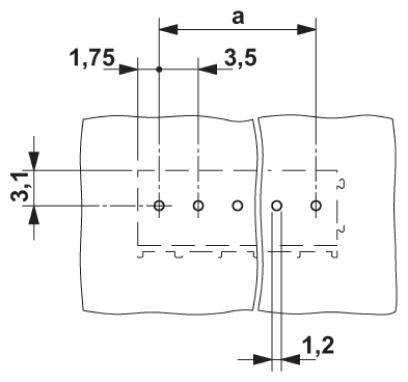

Technický výkres dvou sousedících konstrukčních dílů s otvory pro šrouby. Rozměry: vzdálenost horizontálně 3,5 cm, vertikálně 1,75 cm a 1,2 cm, celková výška 3,1 cm.

1/3

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

svorkovnice pro tiskárny

Rastr (rozteč)

3.5 mm

Počet kontaktů v řadě

Pólů

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Čt 10. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet (velikost balení 50 ks)

Celková cena (3 609,00 Kč / kus)

3 609,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Svorka pro desky plošných spojů

Obsah 50 ks

Technické parametry

Závit: šrouby M2
Montáž: pájení vlnou
Počet konektorů: 14
Zásuvné: ne
Utahovací moment: 0,22 Nm ... 0,25 Nm
Povrchové provedení: galvanicky pocínované
Kovový povrch pájeného místa (krycí vrstvy): cín (3 - 12 µm Sn)
Izolační: PA
Izolační skupina: I
Montážní výška (výška bez pájecí pin): 9,15 mm
Pinlange: 4,5 mm
Kolíkové rozměry: ø 0,9 mm
Jmenovité rázové napětí (III/3): 2,5 kV
Jmenovitý průřez: 1,5 mm²

Druh obalu: Piece

Typ: PT 1,5/14-3,5-H

Kategorie produktu: svorkovnice pro tiskárny

Vlastnosti: s třmenem na ochranu vodiče

Rastr (rozteč): 3.5 mm

Počet řádků: 1

Počet kontaktů v řadě: 14

Pólů: 14

Délka izolace (max.): 5 mm

Připojení: šroubovací
do DPS

Jmenovitý proud: 17.5 A

Průřez flexibilní (min.): 0.2 mm²

Jmenovitý proud - filtr: 17.5 A

Průřez pevný (min.): 0.2 mm²

Flexibilní průměr (max.): 1.5 mm²

Pevný průřez (max.): 1.5 mm²

AWG min.: 26

AWG max.: 16

Materiál kontaktu: slitina mědi, pozinkovaná

Materiál pouzdra: polyamid

Barva: zelená

Číslo výrobce: 1984730

Obsah: 50 ks

Jmenovité napětí: 200 V

Šířka: 49 mm

V: 13.65 mm

Délka: 7.55 mm

UKCA: Ano

Varianty(Veškeré ceny jsou vč. DPH)

Druh obalu

Jmenovitý proud - filtr

Počet kontaktů v řadě

Počet řádků

Pólů

Připojení

Rastr (rozteč)

Phoenix Contact 1017492 svorkovnice pro tiskárny 2.5 mm² Pólů 3 zelená 50 ks Piece

Objednací číslo:2208956

Doručení: Čt 17. 12.

Conrad Electronic

Piece

24 A

šroubovací

5.08 mm

Min.: 1

Násobky: 1

1 649,00 Kč^*

Phoenix Contact 1017493 svorkovnice pro tiskárny 2.5 mm² Pólů 4 zelená 50 ks Piece

Objednací číslo:2208957

Doručení: Čt 17. 12.

Conrad Electronic

Piece

24 A

šroubovací

5.08 mm

Min.: 1

Násobky: 1

2 115,00 Kč^*

Phoenix Contact 1017495 svorkovnice pro tiskárny 2.5 mm² Pólů 6 zelená 50 ks Piece

Objednací číslo:2208958

Doručení: Út 29. 12. 2026

Conrad Electronic

Piece

24 A

šroubovací

5.08 mm

Min.: 1

Násobky: 1

3 225,00 Kč^*

Phoenix Contact 1017504 svorkovnice pro tiskárny 4 mm² Pólů 3 zelená 50 ks Piece

Objednací číslo:2208959

Doručení: Po 9. 11.

1 Set(y)Conrad Electronic

Piece

32 A

pružinové připojení

5.08 mm

Min.: 1

Násobky: 1

1 649,00 Kč^*

Phoenix Contact 1017506 svorkovnice pro tiskárny 4 mm² Pólů 5 zelená 50 ks

Objednací číslo:2208960

Doručení: St 6. 1. 2027

Conrad Electronic

32 A

pružinové připojení

5.08 mm

Min.: 1

Násobky: 1

2 709,00 Kč^*

Phoenix Contact 1017507 svorkovnice pro tiskárny 4 mm² Pólů 6 zelená 50 ks Piece

Objednací číslo:2208961

Doručení: Po 9. 11.

40 Set(y)Conrad Electronic

Piece

32 A

pružinové připojení

5.08 mm

Min.: 1

Násobky: 1

3 225,00 Kč^*

Phoenix Contact 1017519 svorkovnice pro tiskárny 6 mm² Pólů 6 zelená 50 ks Piece

Objednací číslo:2208962

Doručení: Čt 17. 12.

Conrad Electronic

Piece

41 A

šroubovací

6.35 mm

Min.: 1

Násobky: 1

4 125,00 Kč^*

Phoenix Contact 1700354 svorkovnice pro tiskárny 2.5 mm² Pólů 5 zelená 20 ks Piece

Objednací číslo:2209278

Doručení: Út 29. 12. 2026

Conrad Electronic

Piece

24 A

šroubovací

5 mm

Min.: 1

Násobky: 1

2 529,00 Kč^*

Phoenix Contact 1705966 svorkovnice pro tiskárny Pólů 7 zelená 50 ks

Objednací číslo:2209284

Doručení: Po 9. 11.

205 Set(y)Conrad Electronic

šroubovací

3.81 mm

Min.: 1

Násobky: 1

3 479,00 Kč^*

Phoenix Contact 1706222 svorkovnice pro tiskárny 0.34 mm² Pólů 7 zelená 50 ks Piece

Objednací číslo:2209286

Doručení: Pá 15. 1. 2027

Conrad Electronic

Piece

5 A

IDC

3.81 mm

Min.: 1

Násobky: 1

2 319,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 2209567 Phoenix Contact 1984730 svorkovnice pro tiskárny 1.5 mm² Pólů 14 zelená 50 ks Piece

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2209567 Phoenix Contact 1984730 svorkovnice pro tiskárny 1.5 mm² Pólů 14 zelená 50 ks Piece

Popis

Toto připojení principu umožňuje použití na celém světě. Nízké zahřívání díky maximální kontakt. Velký Klemmvermogen díky hranaté prostoru. Umožňuje připojení dvou vodičů. Boční aretací umožňuje individuální sestavení různými počty pólů.
