Phoenix Contact 1984714 svorkovnice pro tiskárny 1.5 mm² Pólů 12 zelená 50 ks

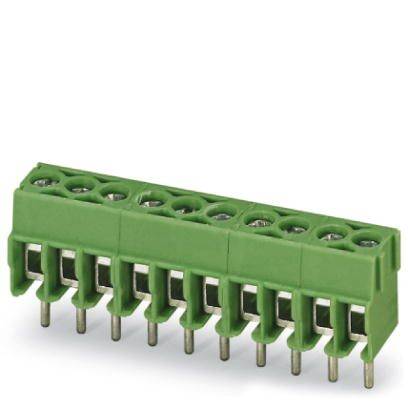

Zelený konektor pro desky plošných spojů, s 10 kolíky a šroubovacími svorkami nahoře, používaný pro bezpečné připojení elektrických vodičů.

Ilustrační obrázek

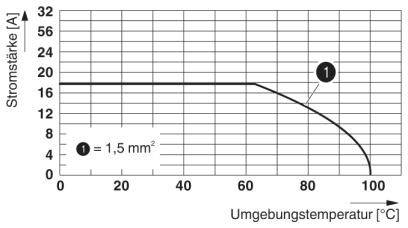

Graf ukazuje proudovou intenzitu v závislosti na okolní teplotě pro kabel s průřezem 1,5 mm². Proudová intenzita klesá od 25 °C.

Technický výkres dvou strojních dílů s rozměry: šířka 3,5, výšky 1,75 a 1,2, vzdálenost 'a' není specifikována.

1/3

Ilustrační obrázek

Kategorie produktu

svorkovnice pro tiskárny

Rastr (rozteč)

3.5 mm

Pólů

Připojení

šroubovací

do DPS

Typ

PT 1,5/12-3,5-H

Datasheety: (PDF)

Doručení: Po 10. 8.

130 Ks

Zobrazit alternativy

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet (velikost balení 50 ks)

Celková cena (64,50 Kč / kus)

3 225,00 Kč

Včetně DPH.

Doprava zdarma

Nahlásit právní incident

Hlavní benefity

Svorka pro desky plošných spojů

Obsah 50 ks

Technické parametry

Závit: šrouby M2
Montáž: pájení vlnou
Počet konektorů: 12
Zásuvné: ne
Utahovací moment: 0,22 Nm ... 0,25 Nm
Povrchové provedení: galvanicky pocínované
Kovový povrch pájeného místa (krycí vrstvy): cín (3 - 12 µm Sn)
Izolační: PA
Izolační skupina: I
Montážní výška (výška bez pájecí pin): 9,15 mm
Pinlange: 4,5 mm
Kolíkové rozměry: ø 0,9 mm
Jmenovité rázové napětí (III/3): 2,5 kV
Jmenovitý průřez: 1,5 mm²

Typ: PT 1,5/12-3,5-H

Kategorie produktu: svorkovnice pro tiskárny

Vlastnosti: s třmenem na ochranu vodiče

Rastr (rozteč): 3.5 mm

Počet řádků: 1

Pólů: 12

Délka izolace (max.): 5 mm

Připojení: šroubovací
do DPS

Jmenovitý proud: 17.5 A

Průřez flexibilní (min.): 0.2 mm²

Jmenovitý proud - filtr: 17.5 A

Průřez pevný (min.): 0.2 mm²

Flexibilní průměr (max.): 1.5 mm²

Pevný průřez (max.): 1.5 mm²

AWG min.: 26

AWG max.: 16

Materiál kontaktu: slitina mědi, pozinkovaná

Barva: zelená

Číslo výrobce: 1984714

Obsah: 50 ks

Jmenovité napětí: 200 V

Šířka: 42 mm

V: 13.65 mm

Délka: 7.55 mm

Ke stažení

List technických údajů

List technických údajů 2209566 Phoenix Contact 1984714 svorkovnice pro tiskárny 1.5 mm² Pólů 12 zelená 50 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2209566 Phoenix Contact 1984714 svorkovnice pro tiskárny 1.5 mm² Pólů 12 zelená 50 ks

Popis

Toto připojení principu umožňuje použití na celém světě. Nízké zahřívání díky maximální kontakt. Velký Klemmvermogen díky hranaté prostoru. Umožňuje připojení dvou vodičů. Boční aretací umožňuje individuální sestavení různými počty pólů.

Tento text byl přeložen strojově.
