Phoenix Contact 1984662 svorkovnice pro tiskárny 1.5 mm² Pólů 7 zelená 100 ks

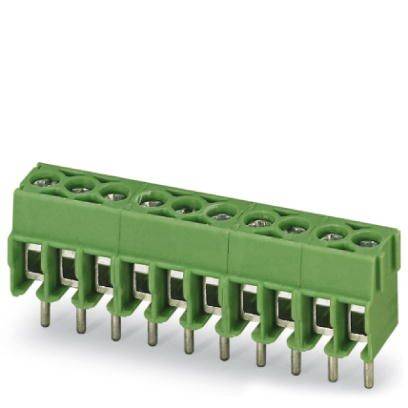

Zelený vícekolíkový konektor pro elektronické spoje, boční pohled.

Ilustrační obrázek

Graf znázorňuje proudovou intenzitu v závislosti na okolní teplotě pro kabel 1,5 mm². Proud klesá lineárně z 28 A při 30 °C na 0 A při 100 °C.

Diagram zobrazuje dva propojené díly s rozměry: výška 3,1, šířka 1,75 a 3,5, vzdálenost 'a' kolmá k propojovací čáře je 1,2.

1/3

Ilustrační obrázek

Kategorie produktu

svorkovnice pro tiskárny

Rastr (rozteč)

3.5 mm

Počet kontaktů v řadě

Pólů

Připojení

šroubovací

do DPS

Datasheety: (PDF)

Doručení: St 16. 9.

1 Ks

Zobrazit alternativy

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet (velikost balení 100 ks)

Celková cena (36,09 Kč / kus)

3 609,00 Kč

Včetně DPH.

Doprava zdarma

Už jen 1 Set(y) skladem!

Nahlásit právní incident

Hlavní benefity

Svorka pro desky plošných spojů

Obsah 100 ks

Technické parametry

Závit: šrouby M2
Montáž: pájení vlnou
Počet konektorů: 7
Zásuvné: ne
Utahovací moment: 0,22 Nm ... 0,25 Nm
Povrchové provedení: galvanicky pocínované
Kovový povrch pájeného místa (krycí vrstvy): cín (3 - 12 µm Sn)
Izolační: PA
Izolační skupina: I
Montážní výška (výška bez pájecí pin): 9,15 mm
Pinlange: 4,5 mm
Kolíkové rozměry: ø 0,9 mm
Jmenovité rázové napětí (III/3): 2,5 kV
Jmenovitý průřez: 1,5 mm²

Typ: PT 1,5/ 7-3,5-H

Kategorie produktu: svorkovnice pro tiskárny

Vlastnosti: s třmenem na ochranu vodiče

Rastr (rozteč): 3.5 mm

Počet řádků: 1

Počet kontaktů v řadě: 7

Pólů: 7

Délka izolace (max.): 5 mm

Připojení: šroubovací
do DPS

Jmenovitý proud: 17.5 A

Průřez flexibilní (min.): 0.2 mm²

Jmenovitý proud - filtr: 17.5 A

Průřez pevný (min.): 0.2 mm²

Flexibilní průměr (max.): 1.5 mm²

Pevný průřez (max.): 1.5 mm²

AWG min.: 26

AWG max.: 16

Materiál kontaktu: slitina mědi, pozinkovaná

Materiál pouzdra: PA

Barva: zelená

Číslo výrobce: 1984662

Obsah: 100 ks

Jmenovité napětí: 200 V

Šířka: 24.5 mm

V: 13.65 mm

Délka: 7.55 mm

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2209562 Phoenix Contact 1984662 svorkovnice pro tiskárny 1.5 mm² Pólů 7 zelená 100 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2209562 Phoenix Contact 1984662 svorkovnice pro tiskárny 1.5 mm² Pólů 7 zelená 100 ks

Popis

Toto připojení principu umožňuje použití na celém světě. Nízké zahřívání díky maximální kontakt. Velký Klemmvermogen díky hranaté prostoru. Umožňuje připojení dvou vodičů. Boční aretací umožňuje individuální sestavení různými počty pólů.
