Phoenix Contact 1864286 svorkovnice pro tiskárny 1 mm² Pólů 2 zelená 195 ks

Zelený elektrický konektor s sedmi žlutými svorkovými vstupy, vhodný pro montáž na desku plošných spojů v elektronických zařízeních.

Ilustrační obrázek

Technický výkres konektoru s rozměry v milimetrech. Pohled zepředu ukazuje pět kolíků, boční pohled zobrazuje připojení konektoru.

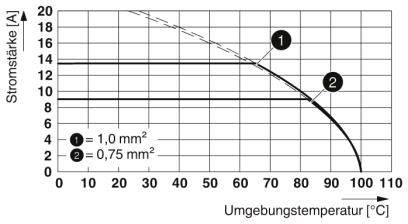

Graf zobrazuje proudovou intenzitu [A] v závislosti na okolní teplotě [°C] pro kabely o průřezu 1,0 mm² a 0,75 mm². Proudová intenzita klesá se zvyšující se teplotou.

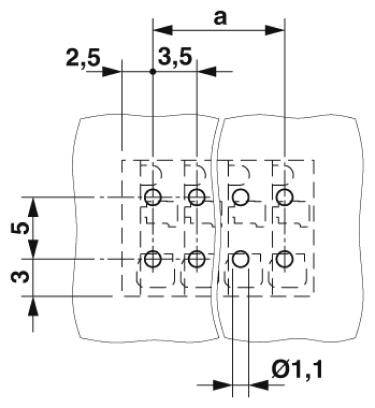

Technický výkres dvou obdélníků s šesti malými kruhy v rastrovém uspořádání. Rozměry: 2,5 mm, 3,5 mm, Ø1,1 mm.

1/4

Ilustrační obrázek

Kategorie produktu

svorkovnice pro tiskárny

Rastr (rozteč)

3.5 mm

Počet kontaktů v řadě

Pólů

Připojení

pružinové připojení

do DPS

Datasheety: (PDF)

Doručení: Út 29. 9.

12 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet (velikost balení 195 ks)

Celková cena (15,21 Kč / kus)

2 965,00 Kč

Včetně DPH.

Doprava zdarma

Nahlásit právní incident

Hlavní benefity

Svorka pro desky plošných spojů

Obsah 195 ks

Technické parametry

Montáž: pájení vlnou
Počet konektorů: 2
Povrchové provedení: schmelztauchverzinnt
Kovový povrch pájeného místa (krycí vrstvy): cín (2 - 4 µm Sn)
Izolační: PA
Izolační skupina: I
Montážní výška (výška bez pájecí pin): 10,9 mm
Pinlange: 2,6 mm
Kolíkové rozměry: 0,75 x 0,3 mm
Jmenovité rázové napětí (III/3): 2,5 kV
Frekvence: 10 - 150 - 10 Hz
Jmenovitý průřez: 1 mm²

Typ: SPTAF 1/ 2-3,5-LL

Kategorie produktu: svorkovnice pro tiskárny

Vlastnosti: s pružinovým spojem PUSH-IN

Rastr (rozteč): 3.5 mm

Počet řádků: 1

Počet kontaktů v řadě: 2

Pólů: 2

Délka izolace (max.): 8 mm

Připojení: pružinové připojení
do DPS

Jmenovitý proud: 13.5 A

Průřez flexibilní (min.): 0.2 mm²

Jmenovitý proud - filtr: 13.5 A

Průřez pevný (min.): 0.2 mm²

Flexibilní průměr (max.): 1 mm²

Pevný průřez (max.): 0.75 mm²

AWG min.: 24

AWG max.: 18

Materiál kontaktu: slitina mědi, pozinkovaná

Materiál pouzdra: PA

Barva: zelená

Číslo výrobce: 1864286

Obsah: 195 ks

Jmenovité napětí: 160 V

Šířka: 8.5 mm

V: 13.5 mm

Délka: 11 mm

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2209501 Phoenix Contact 1864286 svorkovnice pro tiskárny 1 mm² Pólů 2 zelená 195 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2209501 Phoenix Contact 1864286 svorkovnice pro tiskárny 1 mm² Pólů 2 zelená 195 ks

Popis

Výměna probíhá, připojením push in. Definované kontaktové síla zaručuje dlouhodobě stabilní kontakty. Prstový ovladatelné a zajišťovací tlačítko pro bez obsluhu. Malá velikost součástek pro úsporu místa kritické aplikace. Rychle a pohodlně testování díky integrované možností testování.
