Name: Phoenix Contact 1862411 svorkovnice pro tiskárny 1.5 mm² Pólů 2 zelená 165 ks Piece
Brand: Phoenix Contact
SKU: 2209497
Availability: BackOrder

Zelený elektrický konektor s osmi připojovacími svorkami. Vyztužený skleněným vláknem, vhodný pro montáž na desku plošných spojů.

Graf ukazuje proudovou intenzitu v ampérech v závislosti na okolní teplotě ve stupních Celsia. Křivka znázorňuje pokles z 24 A při 0 °C na 8 A při 100 °C.

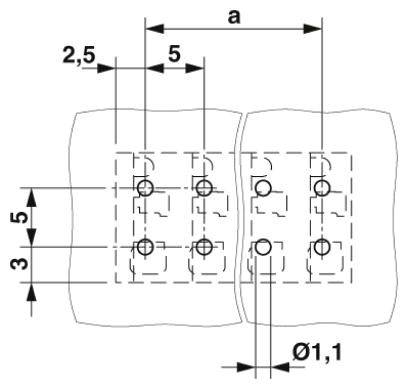

Technický výkres dvou sousedních vrtných vzorů s rozměry: 2,5 mm vertikálně, 5 mm horizontálně, průměr otvoru 1,1 mm.

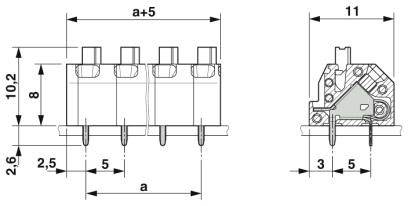

Výkres elektrického konektoru s rozměry. Viditelné jsou jednotlivé kontakty a jejich vzdálenosti v milimetrech.

1/4

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

svorkovnice pro tiskárny

Rastr (rozteč)

5 mm

Počet kontaktů v řadě

Pólů

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Po 9. 11.

71 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet (velikost balení 165 ks)

Celková cena (2 219,00 Kč / kus)

2 219,00 Kč

Včetně DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Svorka pro desky plošných spojů

Obsah 165 ks

Technické parametry

Montáž: pájení vlnou
Počet konektorů: 2
Povrchové provedení: schmelztauchverzinnt
Kovový povrch pájeného místa (krycí vrstvy): cín (2 - 4 µm Sn)
Izolační: PA
Izolační skupina: I
Montážní výška (výška bez pájecí pin): 10,2 mm
Pinlange: 2,6 mm
Kolíkové rozměry: 0,75 x 0,3 mm
Jmenovité rázové napětí (III/3): 4 kV
Frekvence: 10 - 150 - 10 Hz
Jmenovitý průřez: 1,5 mm²

Druh obalu: Piece

Typ: SPTAF 1/ 2-5,0-EL

Kategorie produktu: svorkovnice pro tiskárny

Vlastnosti: s pružinovým spojem PUSH-IN

Rastr (rozteč): 5 mm

Počet řádků: 1

Počet kontaktů v řadě: 2

Pólů: 2

Délka izolace (max.): 8 mm

Připojení: pružinové připojení
do DPS

Jmenovitý proud: 16 A

Průřez flexibilní (min.): 0.2 mm²

Jmenovitý proud - filtr: 16 A

Průřez pevný (min.): 0.2 mm²

Flexibilní průměr (max.): 1.5 mm²

Pevný průřez (max.): 1.5 mm²

AWG min.: 24

AWG max.: 16

Materiál kontaktu: slitina mědi, pozinkovaná

Materiál pouzdra: polyamid

Barva: zelená

Číslo výrobce: 1862411

Obsah: 165 ks

Jmenovité napětí: 320 V

Šířka: 10 mm

V: 12.8 mm

Délka: 11 mm

UKCA: Ano
