Phoenix Contact 1862039 svorkovnice pro tiskárny 1.5 mm² Pólů 12 zelená 80 ks

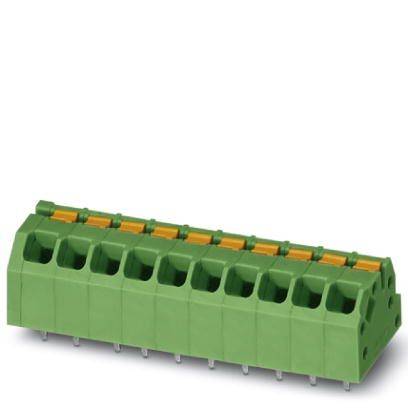

Zelená elektrická připojovací lišta s osmi konektory a oranžovými tlačítky, určená k použití v elektronických zařízeních.

Ilustrační obrázek

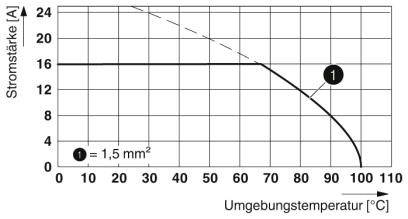

Graf ukazuje proudovou zatížitelnost vs okolní teplotu pro kabel 1,5 mm²: Maximum 24A při 0°C, pokles na 10A při 100°C.

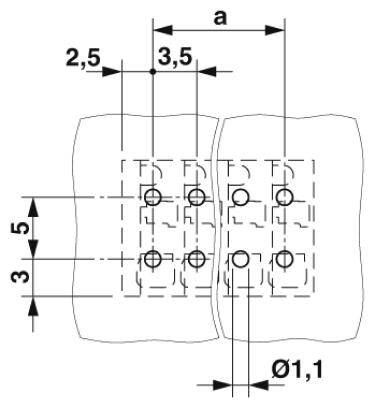

Technický výkres děrovaného vzoru s rozměry: kruhový otvor Ø1,1; horizontální vzdálenost 3,5; vertikální vzdálenost 2,5; čtvercové uspořádání.

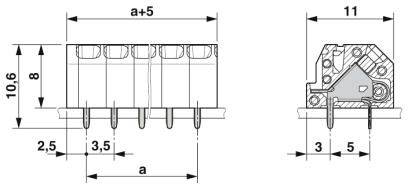

Technický výkres pětipólového konektoru. Vlevo: Čelní pohled s rozměry šířky. Vpravo: Boční pohled s rozměry výšky a hloubky.

1/4

Ilustrační obrázek

Kategorie produktu

svorkovnice pro tiskárny

Rastr (rozteč)

3.5 mm

Počet kontaktů v řadě

Pólů

Připojení

pružinové připojení

do DPS

Datasheety: (PDF)

Doručení: Po 19. 10.

3 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Set(y))

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet (velikost balení 80 ks)

Celková cena (63,89 Kč / kus)

5 111,57 Kč

Bez DPH.

Doprava zdarma

Už jen 3 Set(y) skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Svorka pro desky plošných spojů

Obsah 80 ks

Technické parametry

Montáž: pájení vlnou
Počet konektorů: 12
Povrchové provedení: schmelztauchverzinnt
Kovový povrch pájeného místa (krycí vrstvy): cín (2 - 4 µm Sn)
Izolační: PA
Izolační skupina: I
Montážní výška (výška bez pájecí pin): 8 mm
Pinlange: 2,6 mm
Kolíkové rozměry: 0,75 x 0,3 mm
Jmenovité rázové napětí (III/3): 2,5 kV
Frekvence: 10 - 150 - 10 Hz
Jmenovitý průřez: 1,5 mm²

Typ: SPTAF 1/12-3,5-IL

Kategorie produktu: svorkovnice pro tiskárny

Vlastnosti: s pružinovým spojem PUSH-IN

Rastr (rozteč): 3.5 mm

Počet řádků: 1

Počet kontaktů v řadě: 12

Pólů: 12

Délka izolace (max.): 8 mm

Připojení: pružinové připojení
do DPS

Jmenovitý proud: 16 A

Průřez flexibilní (min.): 0.2 mm²

Jmenovitý proud - filtr: 16 A

Průřez pevný (min.): 0.2 mm²

Flexibilní průměr (max.): 1.5 mm²

Pevný průřez (max.): 1.5 mm²

AWG min.: 24

AWG max.: 16

Materiál kontaktu: slitina mědi, pozinkovaná

Materiál pouzdra: PA

Barva: zelená

Číslo výrobce: 1862039

Obsah: 80 ks

Jmenovité napětí: 160 V

Šířka: 43.5 mm

V: 10.6 mm

Délka: 11 mm

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2209493 Phoenix Contact 1862039 svorkovnice pro tiskárny 1.5 mm² Pólů 12 zelená 80 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2209493 Phoenix Contact 1862039 svorkovnice pro tiskárny 1.5 mm² Pólů 12 zelená 80 ks

Popis

Výměna probíhá, připojením push in. Definované kontaktové síla zaručuje dlouhodobě stabilní kontakty. Intuitivní ovládání pomocí barevně vzdálené ovládání tiskárny. Malá velikost součástek pro úsporu místa kritické aplikace. Rychle a pohodlně testování díky integrované možností testování.

Tento text byl přeložen strojově.
