Phoenix Contact 1826952 svorkovnice pro tiskárny 16 mm² Pólů 1 černá 50 ks Piece

Zelený elektrický konektor obdélníkového tvaru s několika stříbrnými kontakty na spodní straně.

Ilustrační obrázek

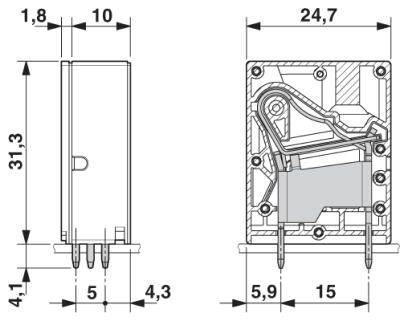

Technický výkres elektronické součástky, boční a čelní pohled s přesnými rozměry v milimetrech.

Technický výkres obdélníkového objektu s několika kótami v milimetrech. Obsahuje rozměry 15, 5,9, 1,7, 2,5 a 4,3.

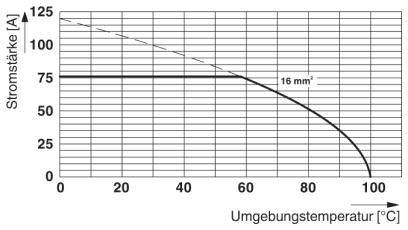

Graf znázorňuje elektrický proud v ampérech (A) v závislosti na teplotě okolí ve stupních Celsia (°C) pro kabel o průřezu 16 mm².

1/4

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

svorkovnice pro tiskárny

Rastr (rozteč)

10 mm

Pólů

Připojení

pružinové připojení

do DPS

Datasheety: (PDF)

Doručení: Čt 8. 10.

191 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Set(y))

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet (velikost balení 50 ks)

Celková cena (46,86 Kč / kus)

2 342,98 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Svorka pro desky plošných spojů

Obsah 50 ks

Technické parametry

Montáž: pájení vlnou
Počet konektorů: 1
Zásuvné: ne
Povrchové provedení: schmelztauchverzinnt
Kovový povrch pájeného místa (krycí vrstvy): cín (10 - 16 µm Sn)
Izolační: PA
Izolační skupina: I
Montážní výška (výška bez pájecí pin): 31,3 mm
Pinlange: 4,1 mm
Kolíkové rozměry: 1,2 x 1 mm
Jmenovité rázové napětí (III/3): 8 kV
Frekvence: 10 - 150 - 10 Hz
Jmenovitý průřez: 16 mm²

Druh obalu: Piece

Typ: SPT 16/ 1-V-10,0 BK

Kategorie produktu: svorkovnice pro tiskárny

Vlastnosti: s pružinovým spojem PUSH-IN

Rastr (rozteč): 10 mm

Počet řádků: 1

Pólů: 1

Délka izolace (max.): 18 mm

Připojení: pružinové připojení
do DPS

Jmenovitý proud: 76 A

Průřez flexibilní (min.): 0.75 mm²

Jmenovitý proud - filtr: 76 A

Průřez pevný (min.): 0.75 mm²

Flexibilní průměr (max.): 16 mm²

Pevný průřez (max.): 16 mm²

AWG min.: 20

Směr zástrčky: kolmo k DPS

AWG max.: 4

Materiál kontaktu: slitina mědi, pozinkovaná

Materiál pouzdra: polyamid

Barva: černá

Číslo výrobce: 1826952

Obsah: 50 ks

Jmenovité napětí: 1000 V

Šířka: 11.8 mm

V: 35.4 mm

Délka: 29 mm

Ke stažení

List technických údajů

List technických údajů 2209452 Phoenix Contact 1826952 svorkovnice pro tiskárny 16 mm² Pólů 1 černá 50 ks Piece

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2209452 Phoenix Contact 1826952 svorkovnice pro tiskárny 16 mm² Pólů 1 černá 50 ks Piece

Popis

Svorka pro desky plošných spojů, jmenovitý proud: 76 A, jmenovité napětí: 1000 V, rozteč: 10 mm, počet pólů: 1, připojení: pružinovým spojem Push-in, montáž: pájení vlnou, směr připojení vodiče / dps: 90°, barva: černá
