Phoenix Contact 1751484 svorkovnice pro tiskárny 1 mm² Pólů 11 zelená 1 ks Single

Zelený konektor se dvěma řadami svorek a stříbrnými kontakty, vhodný pro elektronická propojení.

Ilustrační obrázek

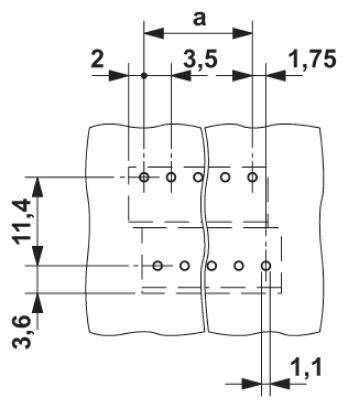

Technický výkres strojní součásti s rozměry: šířka 3,5, délka 1,75, výška 11,4, rozteč otvorů 2, další rozměry 3,6 a 1,1.

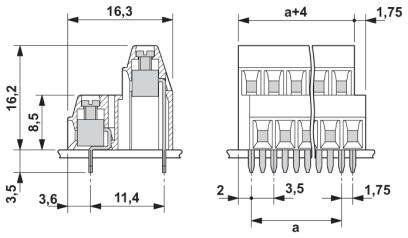

Technický výkres konektoru s rozměry. Zobrazuje boční a čelní pohledy včetně rozměrů a pozic pinů.

1/3

Ilustrační obrázek

Druh obalu

Single

Kategorie produktu

svorkovnice pro tiskárny

Rastr (rozteč)

3.5 mm

Počet kontaktů v řadě

Pólů

Datasheety: (PDF)

Okamžité doručení: Po 12. 10.

39 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (161,15 Kč / kus)

161,15 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Svorka pro desky plošných spojů

Obsah 1 ks

Technické parametry

Závit: šrouby M2
Montáž: pájení vlnou
Počet konektorů: 22
Zásuvné: ne
Utahovací moment: 0,22 Nm ... 0,25 Nm
Kovový povrch pájeného místa (krycí vrstvy): cín (5 - 7 µm Sn)
Izolační: PA
Izolační skupina: I
Montážní výška (výška bez pájecí pin): 16,2 mm
Pinlange: 3,5 mm
Kolíkové rozměry: 0,5 x 0,9 mm
Jmenovité rázové napětí (III/3): 2,5 kV
Jmenovitý průřez: 1 mm²

Druh obalu: Single

Typ: MKKDS 1/11-3,5

Kategorie produktu: svorkovnice pro tiskárny

Vlastnosti: s tahovým pouzdrem

Rastr (rozteč): 3.5 mm

Počet řádků: 2

Počet kontaktů v řadě: 11

Pólů: 11

Délka izolace (max.): 5 mm

Připojení: šroubovací
do DPS

Jmenovitý proud: 8 A

Průřez flexibilní (min.): 0.14 mm²

Jmenovitý proud - filtr: 8 A

Průřez pevný (min.): 0.14 mm²

Flexibilní průměr (max.): 1 mm²

Pevný průřez (max.): 1.5 mm²

AWG min.: 26

AWG max.: 16

Materiál kontaktu: slitina mědi, pozinkovaná

Materiál pouzdra: PA

Barva: zelená

Číslo výrobce: 1751484

Obsah: 1 ks

Jmenovité napětí: 200 V

Šířka: 40.75 mm

V: 19.7 mm

Délka: 16.3 mm

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2209326 Phoenix Contact 1751484 svorkovnice pro tiskárny 1 mm² Pólů 11 zelená 1 ks Single

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2209326 Phoenix Contact 1751484 svorkovnice pro tiskárny 1 mm² Pólů 11 zelená 1 ks Single

Popis

Toto připojení principu umožňuje použití na celém světě. Nízké zahřívání díky maximální kontakt. Umožňuje připojení dvou vodičů. Nejmenší konstrukce pro příslušný průřez vodiče. Připojení vodiče v několika podlažími získali umožňuje vyšší hustota kontaktů.
