Phoenix Contact 1725380 svorkovnice pro tiskárny 2.5 mm² Pólů 8 zelená 50 ks

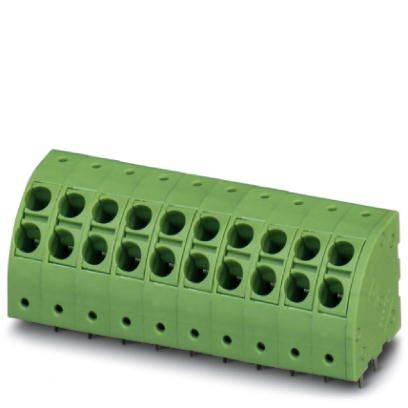

Elektrický připojovací blok v zelené barvě s několika svorkami, typicky používaný pro průmyslové elektrické aplikace.

Ilustrační obrázek

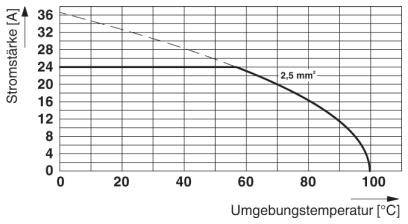

Graf zobrazuje proudovou zatížitelnost v ampérech v závislosti na okolní teplotě ve stupních Celsia pro kabel o průřezu 2,5 mm². Proud klesá z 30 A na 22 A při zvyšující se teplotě od 20 °C do 100 °C.

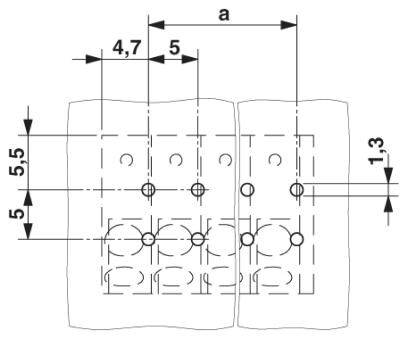

Technický výkres obdélníkového dílu s rozměrovými údaji: výška 5, šířka 4,7 a 5,5, vzdálenost 1,3.

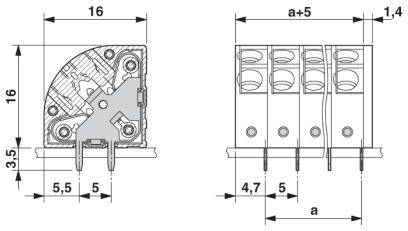

Technický výkres elektronického konektoru s podrobnými rozměry a vzdálenostmi pro přesné montážní pokyny.

1/4

Ilustrační obrázek

Kategorie produktu

svorkovnice pro tiskárny

Rastr (rozteč)

5 mm

Pólů

Připojení

pružinové připojení

do DPS

Typ

PTDA 2,5/ 8-5,0

Datasheety: (PDF)

Doručení: St 5. 8.

54 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet (velikost balení 50 ks)

Celková cena (90,30 Kč / kus)

4 515,00 Kč

Včetně DPH.

Doprava zdarma

Nahlásit právní incident

Hlavní benefity

Svorka pro desky plošných spojů

Obsah 50 ks

Technické parametry

Montáž: pájení vlnou
Počet konektorů: 16
Povrchové provedení: galvanicky pocínované
Kovový povrch pájeného místa (krycí vrstvy): cín (4 - 8 µm Sn)
Izolační: PA
Izolační skupina: I
Montážní výška (výška bez pájecí pin): 16 mm
Pinlange: 3,5 mm
Kolíkové rozměry: 1 x 0,4 mm
Jmenovité rázové napětí (III/3): 4 kV
Frekvence: 10 - 150 - 10 Hz
Jmenovitý průřez: 2,5 mm²

Typ: PTDA 2,5/ 8-5,0

Kategorie produktu: svorkovnice pro tiskárny

Vlastnosti: s pružinovým spojem PUSH-IN

Rastr (rozteč): 5 mm

Počet řádků: 1

Pólů: 8

odolné vůči vysokým teplotám: PTDA

Délka izolace (max.): 10 mm

Připojení: pružinové připojení
do DPS

Jmenovitý proud: 24 A

Průřez flexibilní (min.): 0.2 mm²

Jmenovitý proud - filtr: 24 A

Průřez pevný (min.): 0.2 mm²

Flexibilní průměr (max.): 2.5 mm²

Pevný průřez (max.): 2.5 mm²

AWG min.: 24

AWG max.: 14

Materiál kontaktu: slitina mědi, pozinkovaná

Barva: zelená

Číslo výrobce: 1725380

Obsah: 50 ks

Jmenovité napětí: 400 V

Šířka: 40 mm

V: 19.5 mm

Délka: 16 mm

Ke stažení

List technických údajů

List technických údajů 2141014 Phoenix Contact 1725380 svorkovnice pro tiskárny 2.5 mm² Pólů 8 zelená 50 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2141014 Phoenix Contact 1725380 svorkovnice pro tiskárny 2.5 mm² Pólů 8 zelená 50 ks

Popis

Výměna probíhá, připojením push in. Definované kontaktové síla zaručuje dlouhodobě stabilní kontakty. Snadné průchod spojkou od - ideální pro BUS aplikace. Rychle a pohodlně testování díky integrované možností testování. Zaoblené provedení pro individuální design. Dvojitá pájecí snižují mechanickému namáhání pájených míst.

Tento text byl přeložen strojově.
