Name: Phoenix Contact 1724977 svorkovnice pro tiskárny 1.5 mm² Pólů 7 zelená 50 ks Piece
Brand: Phoenix Contact
SKU: 2141012
Availability: BackOrder

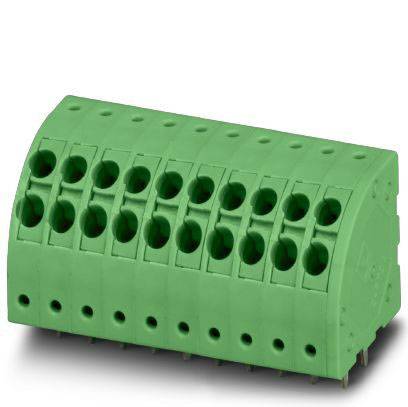

Zelený elektrický svorkovnicový blok s několika konektory, používaný pro připojení vodičů v elektronických obvodech.

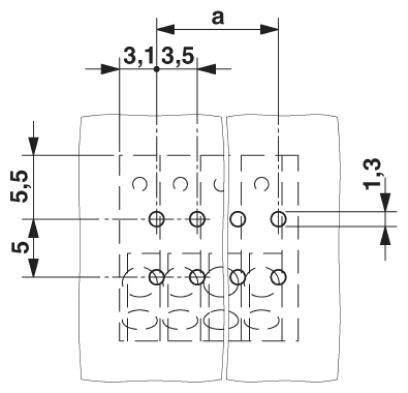

Technický výkres: Zobrazuje polohu vrtu v centimetrech uvnitř pravoúhlé mřížové sítě.

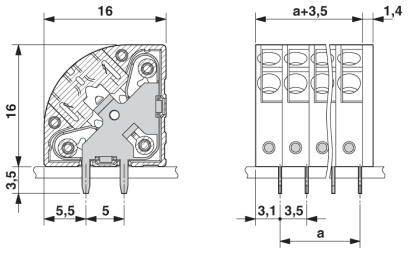

Technický výkres konektoru s rozměry v milimetrech: délka 16, šířka 5,5, výška 3,5. Zobrazuje čelní a boční pohled.

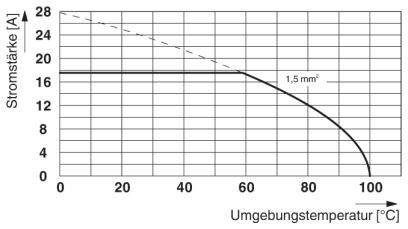

Graf znázorňuje proudovou zatížitelnost (A) v závislosti na okolní teplotě (°C). Kabel 1,5 mm²: 18 A při 20°C, klesá až na 12 A při 100°C.

1/4

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

svorkovnice pro tiskárny

Rastr (rozteč)

3.5 mm

Počet kontaktů v řadě

Pólů

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Po 9. 11.

135 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet (velikost balení 50 ks)

Celková cena (3 869,00 Kč / kus)

3 869,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Svorka pro desky plošných spojů

Obsah 50 ks

Technické parametry

Montáž: pájení vlnou
Počet konektorů: 14
Kovový povrch pájeného místa (krycí vrstvy): cín (4 - 8 µm Sn)
Izolační: PA
Izolační skupina: I
Montážní výška (výška bez pájecí pin): 16 mm
Pinlange: 3,5 mm
Kolíkové rozměry: 1 x 0,4 mm
Jmenovité rázové napětí (III/3): 2,5 kV
Jmenovitý průřez: 1,5 mm²

Druh obalu: Piece

Typ: PTDA 1,5/ 7-3,5

Kategorie produktu: svorkovnice pro tiskárny

Vlastnosti: s pružinovým spojem PUSH-IN

Rastr (rozteč): 3.5 mm

Počet řádků: 1

Počet kontaktů v řadě: 7

Pólů: 7

odolné vůči vysokým teplotám: PTDA

Délka izolace (max.): 10 mm

Připojení: pružinové připojení
do DPS

Jmenovitý proud: 13.5 A

Průřez flexibilní (min.): 0.2 mm²

Jmenovitý proud - filtr: 13.5 A

Průřez pevný (min.): 0.2 mm²

Flexibilní průměr (max.): 1.5 mm²

Pevný průřez (max.): 1.5 mm²

AWG min.: 24

AWG max.: 16

Materiál kontaktu: slitina mědi, pozinkovaná

Materiál pouzdra: polyamid

Barva: zelená

Číslo výrobce: 1724977

Obsah: 50 ks

Jmenovité napětí: 240 V

Šířka: 25.9 mm

V: 19.5 mm

Délka: 16 mm

UKCA: Ano

Varianty(Veškeré ceny jsou vč. DPH)

Druh obalu

Jmenovitý proud - filtr

Počet kontaktů v řadě

Počet řádků

Pólů

Připojení

Rastr (rozteč)

Phoenix Contact 1017492 svorkovnice pro tiskárny 2.5 mm² Pólů 3 zelená 50 ks Piece

Objednací číslo:2208956

Doručení: Čt 17. 12.

Conrad Electronic

Piece

24 A

šroubovací

5.08 mm

Min.: 1

Násobky: 1

1 649,00 Kč^*

Phoenix Contact 1017493 svorkovnice pro tiskárny 2.5 mm² Pólů 4 zelená 50 ks Piece

Objednací číslo:2208957

Doručení: Čt 17. 12.

Conrad Electronic

Piece

24 A

šroubovací

5.08 mm

Min.: 1

Násobky: 1

2 115,00 Kč^*

Phoenix Contact 1017495 svorkovnice pro tiskárny 2.5 mm² Pólů 6 zelená 50 ks Piece

Objednací číslo:2208958

Doručení: Út 29. 12. 2026

Conrad Electronic

Piece

24 A

šroubovací

5.08 mm

Min.: 1

Násobky: 1

3 225,00 Kč^*

Phoenix Contact 1017504 svorkovnice pro tiskárny 4 mm² Pólů 3 zelená 50 ks Piece

Objednací číslo:2208959

Doručení: Po 9. 11.

1 Set(y)Conrad Electronic

Piece

32 A

pružinové připojení

5.08 mm

Min.: 1

Násobky: 1

1 649,00 Kč^*

Phoenix Contact 1017506 svorkovnice pro tiskárny 4 mm² Pólů 5 zelená 50 ks

Objednací číslo:2208960

Doručení: St 6. 1. 2027

Conrad Electronic

32 A

pružinové připojení

5.08 mm

Min.: 1

Násobky: 1

2 709,00 Kč^*

Phoenix Contact 1017507 svorkovnice pro tiskárny 4 mm² Pólů 6 zelená 50 ks Piece

Objednací číslo:2208961

Doručení: Po 9. 11.

40 Set(y)Conrad Electronic

Piece

32 A

pružinové připojení

5.08 mm

Min.: 1

Násobky: 1

3 225,00 Kč^*

Phoenix Contact 1017519 svorkovnice pro tiskárny 6 mm² Pólů 6 zelená 50 ks Piece

Objednací číslo:2208962

Doručení: Čt 17. 12.

Conrad Electronic

Piece

41 A

šroubovací

6.35 mm

Min.: 1

Násobky: 1

4 125,00 Kč^*

Phoenix Contact 1700354 svorkovnice pro tiskárny 2.5 mm² Pólů 5 zelená 20 ks Piece

Objednací číslo:2209278

Doručení: Út 29. 12. 2026

Conrad Electronic

Piece

24 A

šroubovací

5 mm

Min.: 1

Násobky: 1

2 529,00 Kč^*

Phoenix Contact 1705966 svorkovnice pro tiskárny Pólů 7 zelená 50 ks

Objednací číslo:2209284

Doručení: Po 9. 11.

205 Set(y)Conrad Electronic

šroubovací

3.81 mm

Min.: 1

Násobky: 1

3 479,00 Kč^*

Phoenix Contact 1706222 svorkovnice pro tiskárny 0.34 mm² Pólů 7 zelená 50 ks Piece

Objednací číslo:2209286

Doručení: Pá 15. 1. 2027

Conrad Electronic

Piece

5 A

IDC

3.81 mm

Min.: 1

Násobky: 1

2 319,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 2141012 Phoenix Contact 1724977 svorkovnice pro tiskárny 1.5 mm² Pólů 7 zelená 50 ks Piece

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2141012 Phoenix Contact 1724977 svorkovnice pro tiskárny 1.5 mm² Pólů 7 zelená 50 ks Piece

Popis

Výměna probíhá, připojením push in. Definované kontaktové síla zaručuje dlouhodobě stabilní kontakty. Snadné průchod spojkou od - ideální pro BUS aplikace. Rychle a pohodlně testování díky integrované možností testování. Zaoblené provedení pro individuální design. Dvojitá pájecí snižují mechanickému namáhání pájených míst.

Tento text byl přeložen strojově.
