Phoenix Contact 1719228 svorkovnice pro tiskárny 6 mm² Pólů 5 zelená 50 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
svorkovnice pro tiskárny
Rastr (rozteč)
7.5 mm
Počet kontaktů v řadě
5
Pólů
5
Připojení
pružinové připojení
do DPS
Datasheety: (PDF)
Množství (Set(y))
Sleva
Cena balení (Bez DPH.)
1
-
5 326,45 Kč
3
2% = 129,97 Kč
5 196,48 Kč
5
3% = 181,63 Kč
5 144,82 Kč
10
4% = 216,26 Kč
5 110,19 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet (velikost balení 50 ks)
Celková cena (106,53 Kč / kus)
5 326,45 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Svorka pro desky plošných spojů
- Obsah 50 ks
Technické parametry
- Montáž: pájení vlnou
- Počet konektorů: 5
- Povrchové provedení: galvanicky pocínované
- Kovový povrch pájeného místa (krycí vrstvy): cín (4 - 8 µm Sn)
- Izolační: PA
- Izolační skupina: I

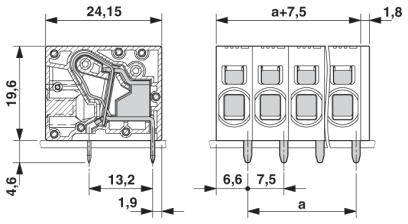

- Montážní výška (výška bez pájecí pin): zdvihu 19,6 mm
- Pinlange: 4,6 mm
- Kolíkové rozměry: 1,7 x 0,8 mm
- Jmenovité rázové napětí (III/3): 8 kV
- Frekvence: 10 - 150 - 10 Hz
- Jmenovitý průřez: 6 mm²
- Typ
SPT 5/ 5-H-7,5-ZB
- Kategorie produktu
svorkovnice pro tiskárny
- Vlastnosti
s pružinovým spojem PUSH-IN

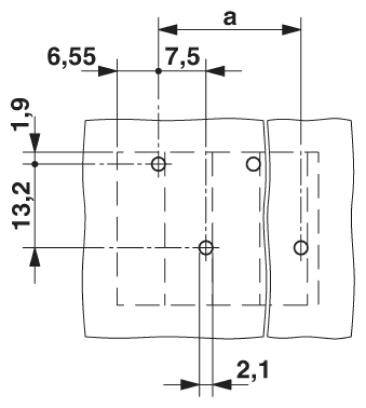

- Rastr (rozteč)
7.5 mm
- Počet řádků
1
- Počet kontaktů v řadě
5
- Pólů
5
- Délka izolace (max.)
15 mm
- Připojení
pružinové připojení
do DPS

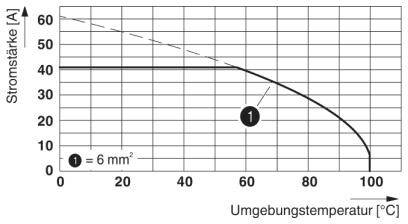

- Jmenovitý proud
41 A
- Průřez flexibilní (min.)
0.2 mm²
- Jmenovitý proud - filtr
41 A
- Průřez pevný (min.)
0.2 mm²
- Flexibilní průměr (max.)
6 mm²
- Pevný průřez (max.)
10 mm²
- AWG min.
24
- AWG max.
8
- Materiál kontaktu
slitina mědi, pozinkovaná
- Materiál pouzdra
polyamid
- Barva
zelená
- Číslo výrobce
1719228
- Obsah
50 ks
- Jmenovité napětí
1000 V
- Šířka
39.3 mm
- V
24.2 mm
- Délka
24.15 mm
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2209304 Phoenix Contact 1719228 svorkovnice pro tiskárny 6 mm² Pólů 5 zelená 50 ks
List technických údajů 2209304 Phoenix Contact 1719228 svorkovnice pro tiskárny 6 mm² Pólů 5 zelená 50 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2209304 Phoenix Contact 1719228 svorkovnice pro tiskárny 6 mm² Pólů 5 zelená 50 ks
Popis
Výměna probíhá, připojením push in. Definované kontaktové síla zaručuje dlouhodobě stabilní kontakty. Díky stanovené šroubovák otevřených prostoru umožňuje pohodlné připojení vodiče. Neomezená 600 V schválení UL díky kompaktní Zick-Zack-pinningem. Ovládání a připojení vodiče z směru umožňuje integraci do zařízení.
