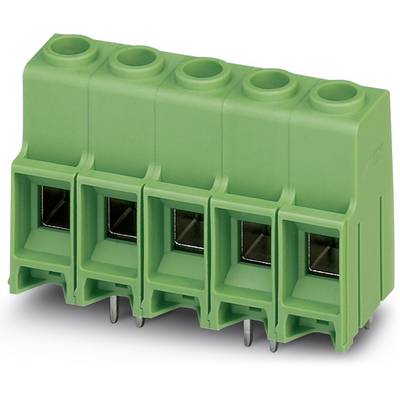

Ilustrační obrázek

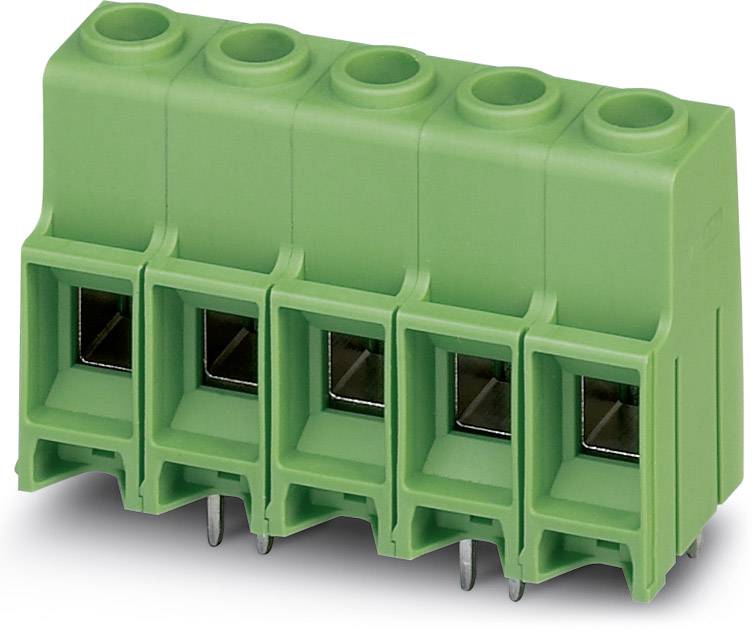

Ilustrační obrázek
Phoenix Contact 1709704 šroubová svorkovnice 16.00 mm² Pólů 4 zelená 50 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
šroubová svorkovnice
Rastr (rozteč)
10.16 mm
Počet kontaktů v řadě
4
Pólů
4
Připojení
šroubová svorka
do DPS
Datasheety: (PDF)
Počet (velikost balení 50 ks)
Celková cena (11 829,00 Kč / kus)
Kč
Hlavní benefity
Single PCB terminal block MKDS 10 HV/ 4-ZB-10,16
- Obsah 50 ks
Technické parametry
- Typ
MKDS 10 HV/ 4-ZB-10,16
- Kategorie produktu
šroubová svorkovnice
- Vlastnosti
s tahovým pouzdrem
- Rastr (rozteč)
10.16 mm
- Počet kontaktů v řadě
4
- Pólů
4
- odolné vůči vysokým teplotám
MKDS
- Délka izolace (max.)
10.00 mm
- Připojení
šroubová svorka
do DPS
- Jmenovitý proud
76 A
- Průřez flexibilní (min.)
0.50 mm²
- Jmenovitý proud - filtr
76 A
- Průřez pevný (min.)
0.50 mm²
- Flexibilní průměr (max.)
16.00 mm²
- Pevný průřez (max.)
16.00 mm²
- AWG min.
20
- Směr zástrčky
vodorovně k DPS
- AWG max.
6
- Materiál kontaktu
pocínovaný
- Barva
zelená
- Směr činnosti
kolmo k DPS
- Číslo výrobce
1709704
- Průmyslové balení
Ano
- Obsah
50 ks
- Jmenovité napětí
1000 V
- Šířka
40.64 mm
- V
35.80 mm
- Délka
18.70 mm
Ke stažení
List technických údajů
List technických údajů 568685 Phoenix Contact 1709704 šroubová svorkovnice 16.00 mm² Pólů 4 zelená 50 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 568685 Phoenix Contact 1709704 šroubová svorkovnice 16.00 mm² Pólů 4 zelená 50 ks
Popis
PCB terminal block, Nominal current: 76 A, Nom. voltage: 1000 V, Pitch: 10.16 mm, Number of positions: 4, Connection method: Screw connection, Mounting: Soldering, Conductor/PCB connection direction: 0 °, Color: green
