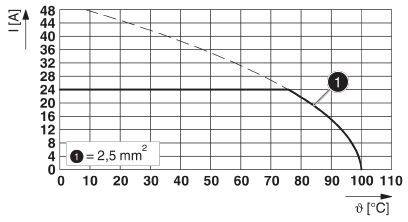

![Diagram znázorňuje proud I [A] v závislosti na teplotě ϑ [°C]. Křivka klesá při 90°C. Označení při ϑ=100°C, I=28A, s průřezem kabelu 2,5 mm².](https://asset.conrad.com/media10/isa/160267/c1/-/cs/002209278TI01/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/2
Ilustrační obrázek
Phoenix Contact 1700354 svorkovnice pro tiskárny 2.5 mm² Pólů 5 zelená 20 ks Piece
Druh obalu
Piece
Kategorie produktu
svorkovnice pro tiskárny
Rastr (rozteč)
5 mm
Počet kontaktů v řadě
5
Pólů
5
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Počet (velikost balení 20 ks)
Celková cena (2 529,00 Kč / kus)
2 529,00 Kč
Včetně DPH.
Doprava zdarma
Ověřený prodejce s technickou podporou
Hlavní benefity
Svorka pro desky plošných spojů
- Obsah 20 ks
Technické parametry
- Šrouby závit: M2,5
- Montáž: pájení vlnou
- Počet konektorů: 5
- Zásuvné: ano
- Utahovací moment: 0,4 Nm ... 0,5 Nm
- Povrchové provedení: schmelztauchverzinnt
- Kovový povrch pájeného místa (krycí vrstvy): cín (4 - 8 µm Sn)
- Izolační: PA
- Izolační skupina: I
- Montážní výška (výška bez pájecí pin): 19,5 mm
- Pinlange: 3,5 mm
- Kolíkové rozměry: 0,8 x 0,8 mm
- Jmenovité rázové napětí (III/3): 4 kV
- Frekvence: 10 - 150 - 10 Hz
- Jmenovitý průřez: 2,5 mm²
- Druh obalu
Piece
- Typ
FRONT 2,5-V/SA 5/ 5
- Kategorie produktu
svorkovnice pro tiskárny
- Vlastnosti
s boční blokovací páčkou
- Rastr (rozteč)
5 mm
- Počet řádků
1
- Počet kontaktů v řadě
5
- Pólů
5
- Délka izolace (max.)
9 mm
- Připojení
šroubovací
do DPS
- Jmenovitý proud
24 A
- Průřez flexibilní (min.)
0.2 mm²
- Jmenovitý proud - filtr
24 A
- Průřez pevný (min.)
0.2 mm²
- Flexibilní průměr (max.)
2.5 mm²
- Pevný průřez (max.)
2.5 mm²
- AWG min.
24
- AWG max.
14
- Materiál kontaktu
slitina mědi, pozinkovaná
- Materiál pouzdra
polyamid
- Barva
zelená
- Číslo výrobce
1700354
- Obsah
20 ks
- Jmenovité napětí
400 V
- Šířka
27.5 mm
- V
23.18 mm
- Délka
18.5 mm
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2209278 Phoenix Contact 1700354 svorkovnice pro tiskárny 2.5 mm² Pólů 5 zelená 20 ks Piece
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2209278 Phoenix Contact 1700354 svorkovnice pro tiskárny 2.5 mm² Pólů 5 zelená 20 ks Piece
Popis
Toto připojení principu umožňuje použití na celém světě. Nízké zahřívání díky maximální kontakt. Umožňuje připojení dvou vodičů. Ovládání a připojení vodiče z směru umožňuje integraci do zařízení. Dvojitá pájecí snižují mechanickému namáhání pájených míst. Boční aretací umožňuje individuální sestavení různými počty pólů.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
