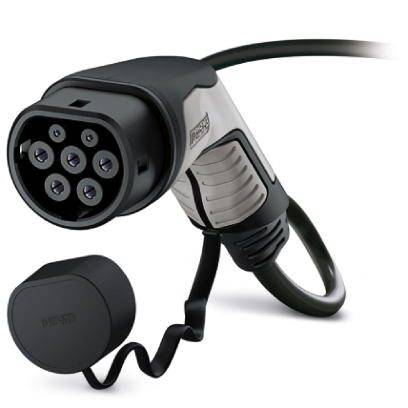

Phoenix Contact 1623504 nabíjecí kabel pro emobility 4 m
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (3 144,63 Kč / kus)
3 144,63 Kč
Bez DPH.
Doprava zdarma
Technické parametry
- Barva pouzdra: černá
- Barva zásuvný obličej: černá
- Barva rukojeti: šedá
- Materiál krytu: Plast.
- Materiál rukojeti: z měkčeného plastu
- Materiál zásuvný obličej: plast
- Materiál povrchu kontakty: Ag
- Vnější plášť: černá
- Ochranný kryt barva: černá
- Materiál: ochranný kryt z měkčeného plastu
- Vnější plášť, materiál: TPE-U

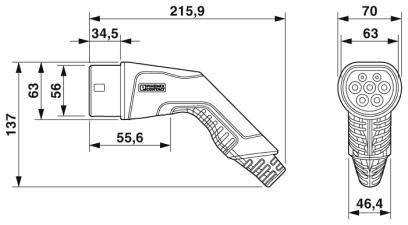

- Nabíjecí vozidla šířka konektoru: 70 mm
- Nabíječka do auta výška: 137 mm
- Nabíječka do auta hloubka: 215.9 mm
- Délka odizolování: 60 mm ±15 mm
- Okolní teplota (skladování/přepravní): -40 °C až +80 °C
- Nabíjecí výkon maximálně: 16.63 kW

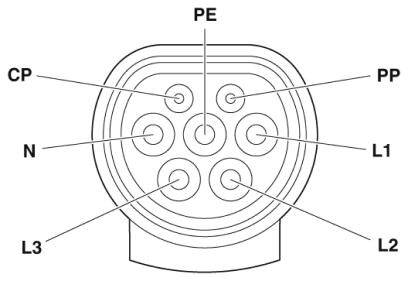

- Počet výkon kontakty: 5 (L1, L2, L3, N, PE)
- Počet signálních kontakty: 2 (CP, PP)
- Signálové kontakty jmenovitý proud: 2 A
- Signálové kontakty jmenovité napětí: 30 V/AC
- Odpor kódování: 680 Ω (mezi PE a PP)
- Cyklů:> 10000
- Zástrčková síla:< 100 N
- Ziehkraft:< 100 N
- Minimální poloměr ohybu: 192 mm (15 x průměr)
- Leitungsart: rovný
- Vnější průměr kabelu: MEZIKUS 12,8 mm ±0,4 mm
- Kabel konstrukce: 5 x 2,5 mm² + 1 x 0,5 mm²
- Elektrický odpor:< 0.00798 Ω/m
- Kategorie produktu
nabíjecí kabel pro emobility
- Připojení typu A
typ 2
- Připojení typu A
kabel s otevřenými konci
- Počet fází
3 fáze
- Provedení
C-Line černá/šedá
- Režim nabíjení
Mode 3
- Délka kabelu
4 m
- Jmenovité napětí
480 V/AC
- Jmenovitý proud
20 A
- Jmenovitý proud - filtr
20 A
IP44
IP54
- Min. teplota
-30 °C
- Max. teplota
+50 °C
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2209264 Phoenix Contact 1623504 nabíjecí kabel pro emobility 4 m
List technických údajů 2209264 Phoenix Contact 1623504 nabíjecí kabel pro emobility 4 m
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2209264 Phoenix Contact 1623504 nabíjecí kabel pro emobility 4 m
Popis
Postříbřené povrch výkonu a signalizační kontakty. Certifikováno podle IATF 16949:2016 a ISO 9001:2015.
Tento text byl přeložen strojově.
