Name: Phoenix Contact 1510810 AXC F XT PMP 1000V AC Funkční modul 24 V/DC
Brand: Phoenix Contact
SKU: 3569076
Availability: SoldOut

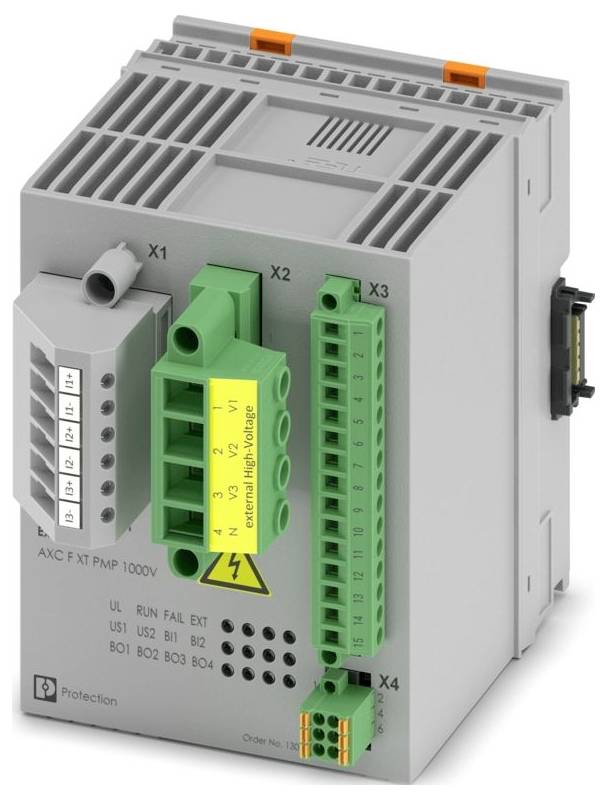

Elektrické zařízení s různými konektory a štítkem ukazujícím uspořádání svorek a napětí. Kompaktní a obdélníkový design.

Ilustrační obrázek

Datasheety: (PDF)

Není k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Celková cena (51 880,17 Kč / kus)

51 880,17 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Řada produktů: Rozšíření PLCnext Control Extension
Provedení: modulární
Šířka: 100 mm
Výška: 123 mm
Hloubka: 140 mm
Okolní podmínky: Okolní podmínky
Ochrana: IP20
Teplota okolí (provoz): 25 °C ... 60 °C
Okolní teplota (skladování/transport): - 40 °C... 85 °C
Způsob montáže: Montáž na DIN lištu
Přípustná vlhkost vzduchu (provoz): 5 %... 95 % (bez rozmrazování)
Montážní poloha: Montáž na stěnu na vodorovnou nebo svislou nosnou lištu
Rozsah napájecího napětí: 19,2 v DC... napájení 18 - 30 V DC
Přípustná vlhkost vzduchu (skladování/přeprava): Max. 95 % (bez rozmrazování)
Poznámka pro použití: Pouze pro průmyslové použití
Odběr proudu: Max. 210 mA DC
Pokyny pro montáž: Pozor na snižování výkonu
Upozornění k připojení: Relé BO0 (Watchdog)
Popis výstupu: Digitální výstup
Použitelné pro nosné lišty: Nosné lišty: 35 mm
Počet výstupů: 5
Označení vstupu: BI1 ... BI2
Označení, výstup: BO0 ... BO4
Popis vstupu: Digitální vstup
Počet vstupů: 3
Poznámka k měřítkem: Hloubka platí při použití nosné lišty TH 35-7.5 (podle EN 60715).
Analogový:
Rozsah stejnosměrného napětí - Ground: 380 v AC... 998 v AC (50/60 Hz, jmenovité napětí)
Digitální: Digitální:
Rozsah vstupního napětí „0“ signál: 0 v DC... 5 V DC
Rozsah vstupního napětí „1“ signál: 14,5 v DC... napájení 18 - 30 V DC
Doba vstupního filtru: Až 30 ms (nastavitelná)
Napájení: Modulová elektronika: Napájení: Modulová elektronika
Napájecí napětí + 24 v DC

Kategorie produktu: Funkční modul

Typ: AXC F XT PMP 1000V AC

Počet digitálních vstupů max.: 3

Maximální počet vstupů: 3

Počet výstupů max.: 5

Počet výstupů relé max.: 1

Provozní napětí: 24 V/DC

V: 123 mm

Délka: 140 mm

Šířka: 100 mm

: IP20

Rozm.: (d x š x v) 140 x 100 x 123 mm

Číslo výrobce: 1510810

Provedení: Modulární

Montáž: Montáž na DIN lištu

Max. okolní teplota: 60 °C

Obsah: 1 ks

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3569076 Phoenix Contact 1510810 AXC F XT PMP 1000V AC Funkční modul 24 V/DC

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3569076 Phoenix Contact 1510810 AXC F XT PMP 1000V AC Funkční modul 24 V/DC

Popis

Rozšiřovací modul Linksand (Power Measurement Protection) pro připojení k regulátoru PLCnext typu AXC F 2152. Pro připojení k kontroléru je aplikace App pplnextore ke stažení.

Tento text byl přeložen strojově.
