Automatizace a pneumatická technika Automatizace PLC Phoenix Contact Příslušenství k rozvodům Phoenix Contact

Phoenix Contact 1104789 PLC-V8L/D15S/OUT Systémové připojení

EAN:
Označení výrobce:
Objednací číslo:

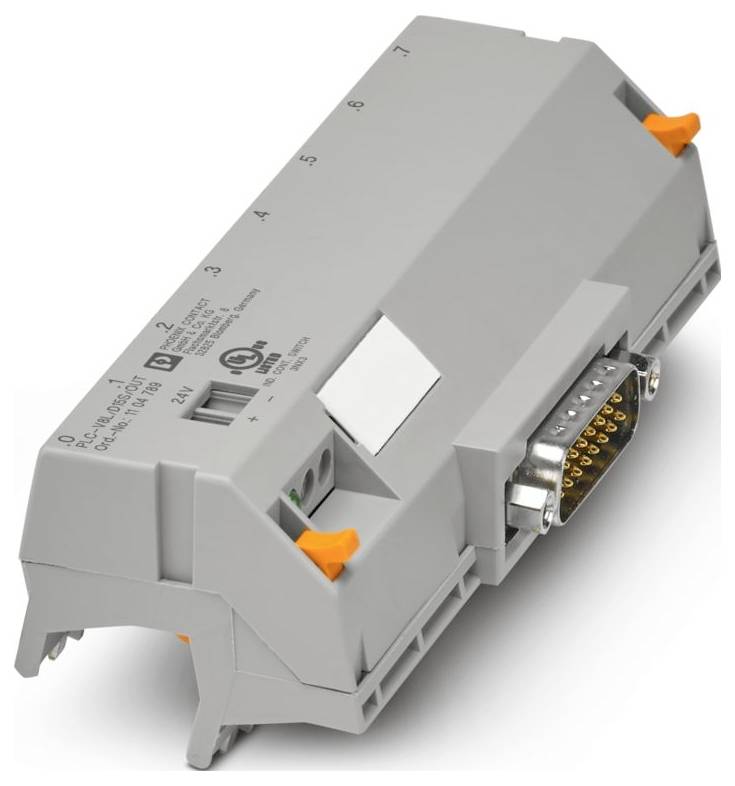

Phoenix Contact 1104789 PLC-V8L/D15S/OUT Systémové připojení-0
Ilustrační obrázek
Phoenix Contact 1104789 PLC-V8L/D15S/OUT Systémové připojení-0
Ilustrační obrázek
Phoenix Contact
Datasheety: (PDF)
Deutsch (Deutschland)
Doručení: Pá 9. 10.

49 Ks
Prodej a doprava:
Conrad Electronic Obchodní podmínky

Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
1 747,93 Kč
3
3% = 48,42 Kč
1 699,51 Kč
5
4% = 67,81 Kč
1 680,12 Kč
10
5% = 80,75 Kč
1 667,18 Kč
25
5% = 95,26 Kč
1 652,67 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč

Počet

Celková cena (1 747,93 Kč / kus)
1 747,93 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Nahlásit právní incident
  • Technické parametry
  • Varianty
  • Ke stažení
  • Popis
  • Související

Technické parametry

  • Skupina výrobků: ROZHRANÍ PLC
  • Počet pólů 2
  • Typ připojení: Šroubové připojení
  • Závit šroubu: M3
  • Utahovací moment: 0,5 Nm 0,6 Nm
  • Flexibilní průřez vodiče: 0,2 mm² 2,5 m²; 0,25 mm²... 2,5 mm² (kabelová dutinka bez plastové objímky); 0,25 mm²... 2,5 mm² (kabelová dutinka s plastovým pouzdrem)
  • Tuhý průřez vodiče: 0,2 mm²... 4 mm²
  • Průřez vodiče AWG: 24... 12
  • Šířka: 112,3 mm
  • Výška: 41,02 mm
  • Hloubka: 49,89 mm
  • Barva: Šedá (RAL 7042)
  • Třída hořlavosti podle UL 94: V0
  • Okolní podmínky: Okolní podmínky
  • Teplota okolí (provoz): -40 °C ... 70 °C
  • Okolní teplota (skladování/transport): -40 °C... 70 °C
  • Nadmořská výška: ≤ 2000 m
  • Normy/předpisy: EN IEC 60664-1
  • Poznámka: Možnost naklapnutí na 8x svorky PLC ROZHRANÍ
  • Způsob montáže: Montáž nasadením
  • Přepěťová kategorie: II
  • Stupeň znečištění: 2
  • Délka odizolování: 8 mm
  • Vzdušné a povrchové vzdálenosti: Vzdušné a povrchové vzdálenosti
  • Montážní poloha: libovolná
  • Poznámka k provozu: Pro zamýšlené použití musí být splněny požadavky směrnice o instalaci (viz soubory ke stažení). V případě použití nebo použití s cizími výrobky musí být navíc splněny požadavky, bezpečnostní pokyny a varování příslušného výrobce.
  • Označení: Třída I, zóna 2, AEx ec IIC T4
  • UL, USA/Kanada: UL, USA/Kanada
  • Rozsah provozního napětí: 18 v DC... napájení 18 - 30 V DC
  • Rozteč: 5 mm
  • Připojení dle normy IEC 60807-2
  • Provozní režim: 100 % ED
  • Certifikát: TAE00196
  • Rozměry výrobku: Rozměry výrobku
  • Montážní pokyny: Stohovatelné bez vzdáleností
  • Elektromagnetická kompatibilita: Soulad se směrnicí o elektromagnetické kompatibilitě
  • Směrnice o nízkém napětí: Shoda se směrnicí NS
  • Loďařský průmysl: Loďařský průmysl
  • Počet kanálů: 8
  • Izolace: Funkční izolace
  • Zobrazení provozního napětí: Zelená LED
  • UL, USA: UL, USA
  • UL, Kanada: UL, Kanada
  • UKCA: UKCA
  • Údaje pro stavbu lodí: Údaje pro stavbu lodí
  • Teplota: D
  • HUMIDITY: A
  • Vibrace: C
  • EMC: B
  • enclosure: Required protection according to the Rules shall be provided upon installation on board
  • Bemessungsisolationsspannung: 50 V
  • Jmenovité rázové napětí: 0,5 kV (1,2 / 50 μs)
  • Třída ochrany (místo instalace): ≥ IP54
  • Flexibilní průřez vodiče (2 vodiče stejného průřezu): 0,2 m²... 1,5 m²; 0,25 mm²... 0,75 mm² (kabelová dutinka bez plastové objímky); 0,5 mm²... 1,5 mm² (TWIN kabelová dutinka s plastovým pouzdrem)
  • Ukazatel stavu: Ano
  • Počet konektorů: 1
  • Izolační vlastnosti: Vzdušné a povrchové vzdálenosti: Izolační vlastnosti: Vzdušné a povrchové vzdálenosti
  • Počet zastrčení: > 500
  • Vhodná I/o karta: univerzální
  • Spotřeba energie (na jedno odvětví): ≤ 1 a
  • Připojení 1 (úroveň řízení): Připojení 1 (úroveň řízení)
  • Připojení 2 (polová úroveň): Připojení 2 (polová úroveň)
  • Pevný průřez vodiče (2 vodiče stejného průřezu): 0,2 m²... 1,5 mm²
  • Stupeň krytí (modul): IP20
  • Podporované ovládání: univerzální: Podporované ovládání : univerzální
  • Připojení 3 (napájení): Připojení 3 (napájení)
  • Proud (napájení): ≤ 3 a
Kategorie produktu

Systémové připojení

Typ

PLC-V8L/D15S/OUT

V

41.02 mm

Délka

49.89 mm

Šířka

112.3 mm

Rozm.

(d x š x v) 49.89 x 112.3 x 41.02 mm

Číslo výrobce

1104789

Montáž

Nástrčná montáž

Obsah

1 ks

Hloubka

49.89 mm

Jmenovitý proud

1 A

UKCA

Ano

Varianty(Všechny ceny jsou bez DPH.)

Typ
Číslo výrobce

Phoenix Contact 1104789 PLC-V8L/D15S/OUT Systémové připojení
Phoenix Contact 1104789 PLC-V8L/D15S/OUT Systémové připojení

3563874


Tento produkt
PLC-V8L/D15S/OUT
1104789
Phoenix Contact 2296074 PLC-V8/D15S/IN Systémové připojení
Phoenix Contact 2296074 PLC-V8/D15S/IN Systémové připojení

3578862


PLC-V8/D15S/IN
2296074

Ke stažení

List technických údajů

Deutsch (Deutschland)

List technických údajů 3563874 Phoenix Contact 1104789 PLC-V8L/D15S/OUT Systémové připojení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3563874 Phoenix Contact 1104789 PLC-V8L/D15S/OUT Systémové připojení

Popis

Adaptér V8 pro 8 x PLC ROZHRANÍ (14 mm), připojení 1: D-SUB kolíková lišta 1x 15-pólová, připojení 2: Zástrčka (možno rastrovat na 8x PLC ROZHRANÍ), připojení 3: Šroubové připojení 1x 2pólové, počet kanálů: 8, řídicí logika: Plusové spínání

Tento text byl přeložen strojově.

Popis

Adaptér V8 pro 8 x PLC ROZHRANÍ (14 mm), připojení 1: D-SUB kolíková lišta 1x 15-pólová, připojení 2: Zástrčka (možno rastrovat na 8x PLC ROZHRANÍ), připojení 3: Šroubové připojení 1x 2pólové, počet kanálů: 8, řídicí logika: Plusové spínání

Tento text byl přeložen strojově.
