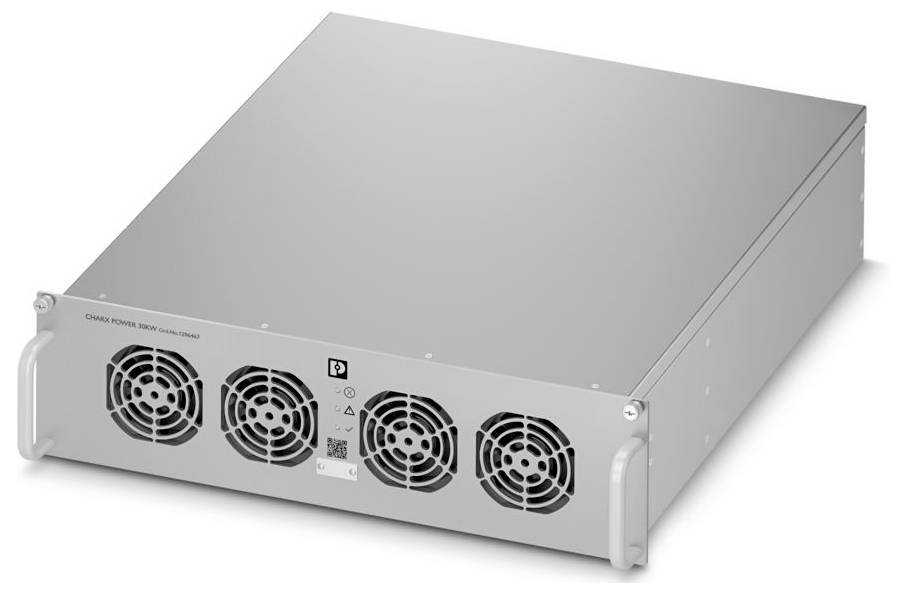

Phoenix Contact 1296467 CHARX PS-M2/825DC/1000DC/30KW Výkonový DC modul
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (51 602,48 Kč / kus)
51 602,48 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Skupina produktů: CHARX power Power basic
- Typ připojení: 2x RJ45
- Šířka: 483 mm
- Výška: 134 mm
- Hloubka: 550 mm
- Materiál pouzdra: Slitina zinku a hliníku
- Okolní podmínky: Okolní podmínky
- Ochrana: IP20
- Teplota okolí (provoz): -40 °C ... 70 °C
- Okolní teplota (skladování/transport): -40 °C... 70 °C
- Normy/předpisy: ANSI/UL 2202
- Montáž do 19" racku
- Izolační vlastnosti: Izolační vlastnosti
- Kategorie přepětí: Kategorie přepětí
- Stupeň znečištění: 2
- Přípustná vlhkost vzduchu (provoz): ≤ 95 % (nekondenzující)
- Délka odizolování: 20 mm (10 mm² ... 25 mm² = 18 mm, 35 m² ... 50 mm² = 20 mm)
- Výšková jednotka 3 U
- Přenosová rychlost: 125 kbit/s (Default); 500 kbit/s
- Označení: DC OUT: + / -
- Třída ochrany: I
- Jmenovitý výkon: 30 kW
- Počet rozhraní: 1
- Přenosová délka: Max. 20 m.
- Rozsah jmenovitého vstupního napětí: 650 v DC... 740 V DC
- Rozsah vstupního napětí: 300 v DC... 740 V DC
- Omezovač proudového nárazu < 60 A.
- ODBĚR PROUDU < 50 A (650 V DC)
- Jmenovitý příkon: 31577 VA
- Účinnost > 95 % (pod >50 %)
- Ochrana proti přepětí na výstupu (OVP): > 1040 v DC
- Vstup: Vstup
- Připojení vodiče: Připojení vodiče
- tuhý: 10 m²... 50 m²; 25 mm² (doporučeno)
- flexibilní: 16 mm²... 50 m²; 25 mm² (doporučeno)
- Pevná (AWG): 8... 0 (Cu);4 (doporučeno)
- Výstup: Výstup
- Digitální: Digitální
- Izolační napětí vstup/výstup: 2121 v DC
- MTBF (IEC 61709, SN 29500): > 300000 H.
- Rozměry výrobku: Rozměry výrobku
- Nadmořská výška: ≤ 4000 > m (snižování 2000 m: 10 % / 1000 m)
- Standardní označení: Standard for Safey for Electric Vehicle (EV) Charging System Equipment
- EMV požadavky na emise: EN 61000-6-3
- EMV požadavky na odolnost: EN 61000-6-2
- TLOUŠŤKA VODIČE AWG: 3
- Napájení: Síť DC (DC ±, PE)
- DC provoz: Provoz DC
- Snižování: > 55 °C (3,2 a/k);> 55 °C (1 kW/k)
- Odchylka: < 0,5 % (odchylka napětí od zátěže statický 20 % ... 100 %);< 1 % (statická odchylka zatížení 20 % ... 100 %); ± 0,2 % (změna vstupního napětí ±20 %)
- CAN sběrnice: CAN datová sběrnice
- Rozhraní: Sběrnice CAN
- Podporované protokoly: CAN 2.0B
- Zámek: Háček
- Fyzika přenosu: Připojení kabelem
- Topologie: Daisy Chain
- Zakončovací odpor 120 Ω (terminant)
- Rozsah výstupního napětí: 30 v DC... 1000 V DC
- Rozsah výstupního proudu: 0 a... 100 A
- Ztrátový výkon Stand-By: < 14 W.
- Označení: Výstup
- Galvanické oddělení vstupu a výstupu: Ano
- Izolační napětí vstup, výstup/pouzdro: 2121 v DC
- Vnitřní větrák: Ano
- Směr proudění vzduchu: Zepředu dozadu
- Hladina hluku: < 60 dB (1 m)
- IEC 60664-1: II
- Konduktivní systémy nabíjení elektrických vozidel - část 21-2: Požadavky na EMC pro externí systémy nabíjení elektrických vozidel: Konduktivní systémy nabíjení elektrických vozidel - část 21-2: Požadavky na elektromagnetickou snášenlivost pro externí systémy nabíjení elektrických vozidel
- VSTUPNÍ PROUD 48 A (650 V DC); 38 A (825 V DC)
- Izolační odpor: 10 MΩ
- MPPT provoz: MPPT provoz
- Náběhové napětí: Min. 375 V DC
- Zpoždění zapnutí < 8 s.
- Překmit: ± 3 % (spuštění)
- Počet výkonových modulů jako účastníků SBĚRNICE CAN: Max. 48
- Izolační napětí vstup, výstup/signál, komunikace: 4242 v DC
- Izolační napětí Signal, komunikace / pouzdro: 707 v DC
- Životnost: 90000 h (40 °C, elektrolytické kondenzátory); 70000 h (40 °C, ventilátor)
- Ochrana proti přehřátí (OTP): > 75 °C
- Konduktivní systémy nabíjení elektrických vozidel - část 1: Obecné požadavky: Konduktivní systémy nabíjení elektrických vozidel - část 1: Obecné požadavky
- Konduktivní nabíjecí systémy pro elektrická vozidla – část 23: Zdroje stejnosměrného proudu pro elektrická vozidla: Konduktivní nabíjecí systémy pro elektrická vozidla – část 23: Zdroje stejnosměrného proudu pro elektrická vozidla
- Standard for Safety for Electric Vehicle (EV) Charging System Equipment: Standard for Safety for Electric Vehicle (EV) Charging System Equipment
- Kategorie produktu
Výkonový DC modul
- Třída bezpečnosti
I
- Hloubka
550 mm
- V
134 mm
- Šířka
483 mm
IP20
- Montážní výška
134 mm
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3587836 Phoenix Contact 1296467 CHARX PS-M2/825DC/1000DC/30KW Výkonový DC modul
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3587836 Phoenix Contact 1296467 CHARX PS-M2/825DC/1000DC/30KW Výkonový DC modul
Popis
CHARX Power basic, rychlonabíjecí modul pro montáž DC nabíječových stanic, montáž do 19" racku, výstup: 30 v DC... 1000 v DC / 0 A. .100 A.
